三星级大酒店暖通设计CAD施工图纸(水冷式冷水机组)

附件详情

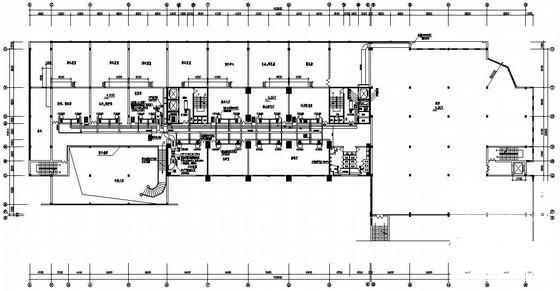

1、冷源:该项目最大冷负荷为3150KW，考虑同时使用系数等因素，设计选用3台单螺杆水冷式冷水机组，其中2台制冷量为1020KW,1台制冷量为530KW，总装机容量2570kW,并配以相应的冷热水泵、冷却水泵、冷却塔、膨胀水箱及管道系统。2、热源: 该项目最大空调热负荷为2080KW，设计选用1台供热量为 1745KW 的燃油真空热水机组；同时选用1台供热量为1396KW的 的燃油真空热水机组，为生活热水提供热源。3、大堂、餐饮大厅、会议室等大空间空调形式以全空气系统为主；办公室、包厢、客房等采用风机盘管加新风系统。
