25层酒店建筑空调通风及防排烟系统设计CAD施工图纸(螺杆式冷水机组)
- 附件设计说明：有
- 建筑类别：酒店
- 建筑高度类型：高层建筑
- 建筑设计面积：28000平方米
- 建筑地上层数：25层
- 图纸设计深度：施工图
- 参考图纸：15张
- 设计年代：近代
- 设计内容：空调,通风,防排烟
- 冷热源：电动压缩式冷水机组
- 空调系统：空气-水系统
- 水系统：单式泵,变流量,双管制,同程式,异程式
- 送风方式：散流器送风
- 项目所在地：广东
附件详情
一、项目概要：
该项目是位于广东省，是一个高层酒店建筑，总建筑面积28000平方米，地上25层，总建筑高度99m。图纸内容包含设计及施工说明，主要设备材料表及图例，冷源侧水系统原理图，负荷侧水系统原理图，风系统原理图，地下二层水系统平面图，地下一层水系统平面图，空调通风与防排烟平面图，冷却塔
平面布置图
，机房大样图等...
二、空调系统：
1.冷热源：采用风冷螺杆式冷水机组...
2.风系统：采用风机盘管系统...
3.水系统： 该项目采用两管制变水量系统.垂直立管采用同程式，水平管道采用异程式系统.，冷冻水水泵系统采用一次泵系统，变流量运行...

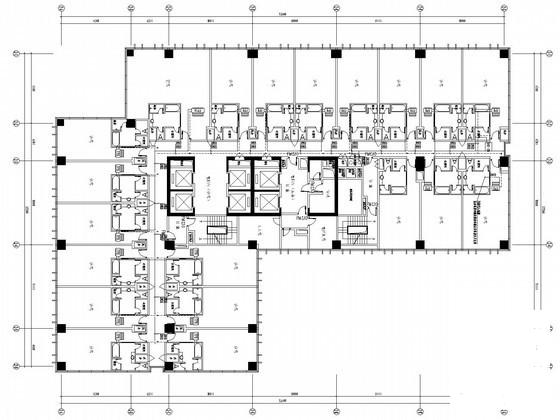

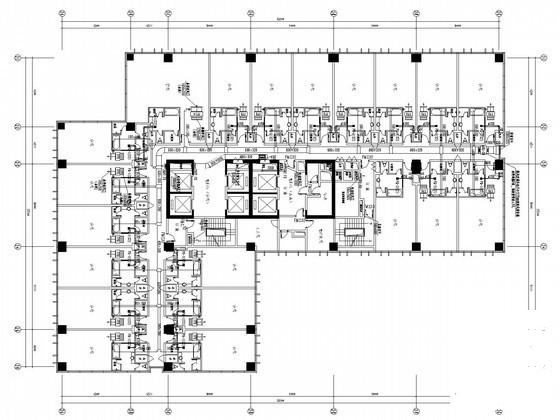

C2酒店7-25层管路平面图

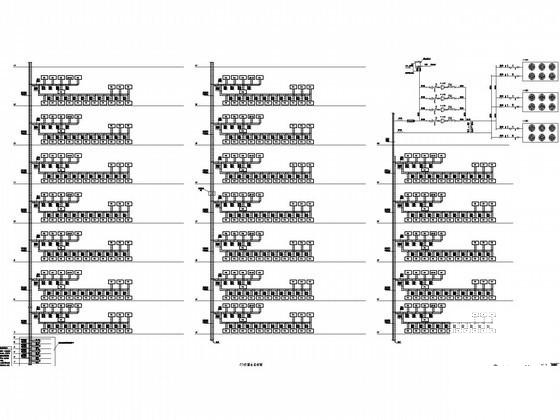

C2空调水系统图
天面风管平面图
天面风管平面图

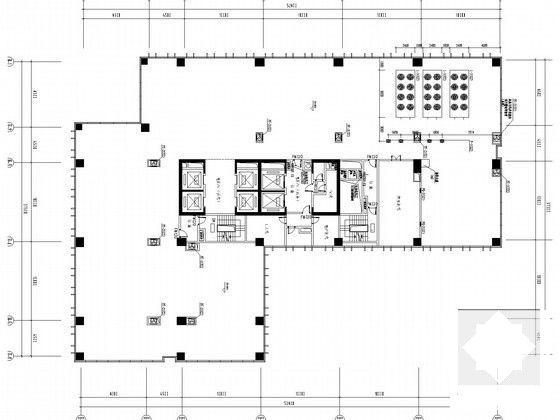

天面管路平面图
天面管路平面图
C2防排烟系统图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
