科研楼、生产车间、综合楼、人防暖通设计CAD施工图纸

科研楼：

该项目为陕西天翌天线有限公司复合材料卫星通信地面设备研发生产基地项目1#科研楼，位于西安市。总建筑面积约5734.85平方米，地上五层，建筑高度20.80米。

设计内容：供暖设计；通风防排烟设计

1.采暖热媒：该项目采暖热媒为80/60℃热水，由地下热交换站提供。系统的补水、定压均由热交换站解决。总采暖热负荷：345Kw，压力损失：46Kpa。

2.采暖系统形式：该项目采用机械上供下回双管采暖系统，热力入口装置设于热表间内，采用立式安装，室内供水干管五层梁下敷设，坡度不小于0.002，室内回水干管二层梁下敷设，坡度不小于0.002。每组散热器供水支管上均安装恒温阀，回水支管上安装调节锁闭球阀，坡度不小于0.01，坡向立管，每组散热器设置排气阀。

生产车间：

该项目为陕西天翌天线有限公司复合材料卫星通信地面设备研发生产基地项目2#生产车间，位于西安市。总建筑面积约9003.12平方米，地上三层，建筑高度13.800米。

设计内容：供暖设计；通风防排烟设计

1. 采暖热媒：该项目采暖热媒为80/60℃热水，由地下热交换站提供。系统的补水、定压均由热交换站解决。总采暖热负荷：556Kw，压力损失：47Kpa。

2.采暖系统形式：厂房采用机械中供中回双管采暖系统，热力入口装置设于热表间内，采用立式安装，室内供回水干管二层梁下敷设，坡度不小于0.002。每组散热器供水支管上均安装恒温阀，回水支管上安装调节锁闭球阀，坡度不小于0.01，坡向立管，每组散热器设置排气阀。汽车库供热管道均敷设于室内顶板下，由楼板吊装。供热管道管顶贴主梁底敷设，采暖管道中水流速均大于0.25m/s，坡度不小于0.003。供热管道低点设泄水，高点设排气。地下供热管道低区系统工作压力不小于0.8MPa。

供暖入口装置：供暖入口装置做法详见做法详见04K502（第16页）。

综合楼：

设计内容：供暖设计；通风防排烟设计

人防设计：

该项目为陕西天翌天线有限公司复合材料卫星通信地面设备研发生产基地项目，位于陕西省西安市。总建筑面积约5.30万平米。人防建筑面积约368平米，一个二等人员掩蔽所。平时地下室为自行车库，战时为常6级核6级级人防工程。本次人防设计，掩蔽面积及掩蔽人数如下：

二等人员掩蔽所：人防掩蔽面积为155.83平米，掩蔽人数为155人。设有一个进风口部，一个排风口部。

地下一层平面图

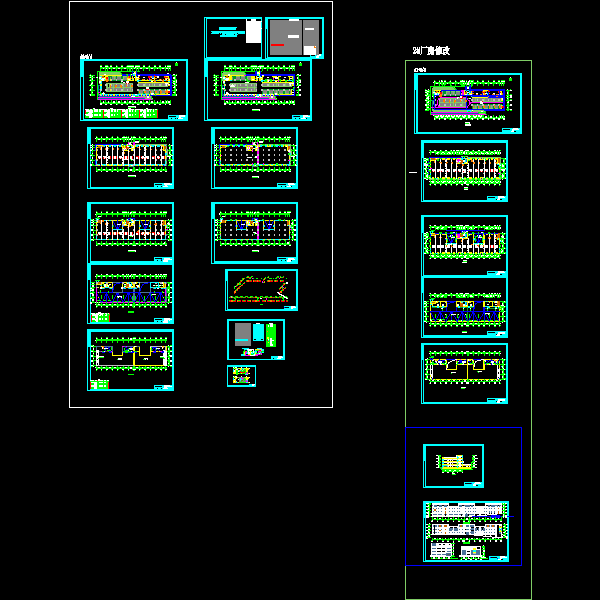

厂房一层通风平面图

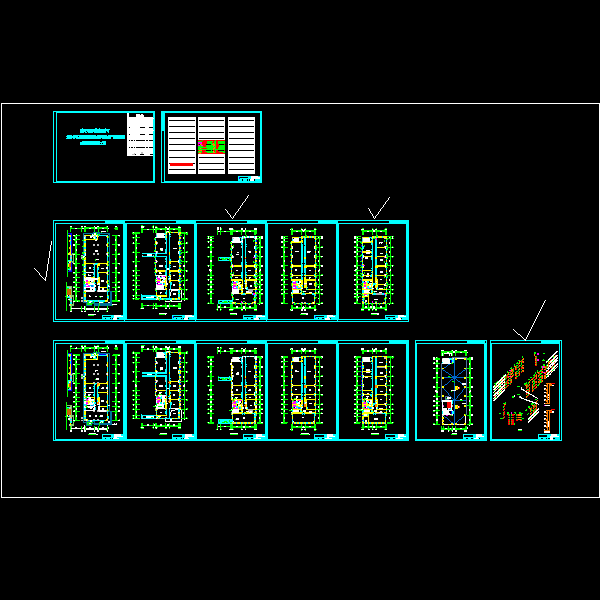

科研楼采暖系统图

综合楼采暖系统图

人防通风口部详图

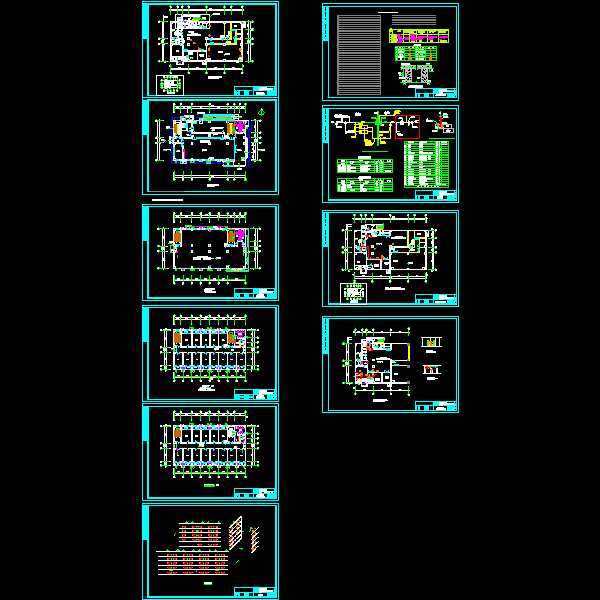

科研楼总缩略图
