24层办公大楼空调CAD施工图纸(知名设计院)(系统原理图)

  • 附件设计说明:有
  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:100400平方米
  • 建筑地上层数:24层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:45张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:安徽

附件详情

  • 资料目录
  • 空调、通风工程施工图设计总说明
  • 主要设备表
  • 正压送风系统原理图
  • 地下 通风防排烟 平面图
  • 暖通冷媒系统平面图
  • 层暖通平面图
  • 地下战时通风平面图
  • 人防单元进排风口部大样图
  • 移动电站大样图

附件详情

项目概要:该项目为创新平台二期J区1#楼,J 区1# 楼地上面积约为8.11万平米,地下面积约为1.93万 平米,总建筑面积约10.04万平米。1#办公楼包含A(24层)、B(20层)、三层裙房,建筑高度分别为99.9米、83.9米、15.9米,功能主要为办公、配套服务用房。地下室二层,主要由平层停车、设备用房等功能组成。
设计内容:(1)本楼通风、防排烟系统设计;(2)中央空调系统设计;
冷热源:该项目空调系统采用变制冷剂流量多联机+新风系统,空调室外机分别放置于裙房屋面、设备层等。
通风防排烟设计:该项目为超过50m的一类公共建筑,防烟楼梯间、合用前室均设置机械加压送风系统;机械加压送风机设置在塔楼屋顶层......

,图纸共45张。






以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

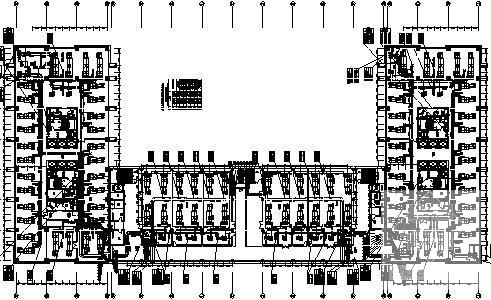

  • 24层办公大楼空调CAD施工图纸(知名设计院)(系统原理图) - 1
    第 1 张图

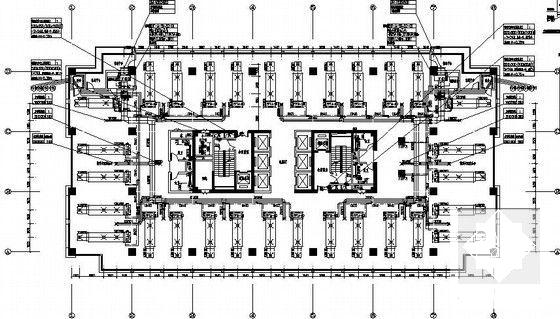

  • 24层办公大楼空调CAD施工图纸(知名设计院)(系统原理图) - 2
    第 2 张图

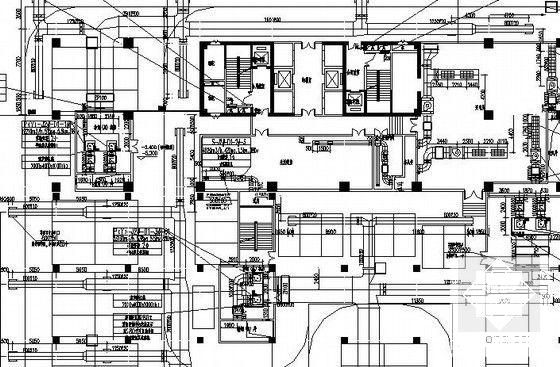

  • 24层办公大楼空调CAD施工图纸(知名设计院)(系统原理图) - 3
    第 3 张图

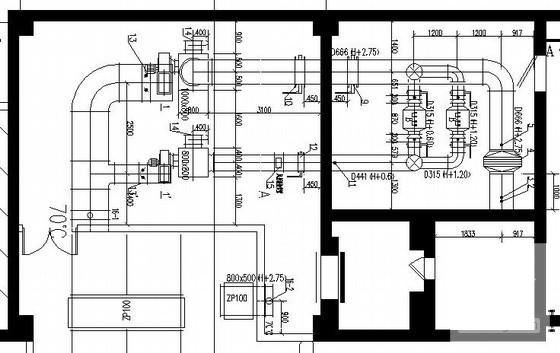

  • 24层办公大楼空调CAD施工图纸(知名设计院)(系统原理图) - 4
    第 4 张图

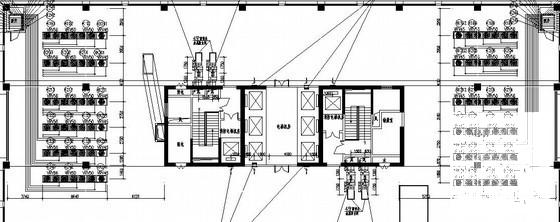

  • 24层办公大楼空调CAD施工图纸(知名设计院)(系统原理图) - 5
    第 5 张图
  • 24层办公大楼空调CAD施工图纸(知名设计院)(系统原理图) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
