22层知名医院病房楼给排水CAD施工图纸（知名设计院虹吸雨水）

资料简介
赚取积分

设计说明：有
建筑类别：医疗
建筑高度：高层建筑
建筑结构形式：钢筋混凝土结构
建筑面积：120000平方米
地上层数：22层
地下层数：3层
图纸设计深度：施工图
参考图纸：45张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统,中水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水设备：高位水箱
供水方式：市政供水,高位水箱供水
供水分区：三区
排水体制：污废分流,雨污分流
排水技术：重力排水,虹吸雨水（满管）
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：30
特殊系统：太阳能热水系统,虹吸雨水
大样节点：卫生间
热水供应方式：局部热水供应
项目地址：江苏

附件详情

资料目录
设计说明
负三层给排水及消火栓平面图
负三层自动喷淋平面图
负二层给排水及消火栓平面图
负二层自动喷淋平面图
负一层给排水及消火栓平面图
负一层自动喷淋平面图
一层给排水及消火栓平面图
一层自动喷淋平面图
二层给排水及消火栓平面图
二层自动喷淋平面图
三层给排水及消火栓平面图
三层自动喷淋平面图
四层给排水及消火栓平面图
四层自动喷淋平面图
五层给排水及消火栓平面图
五层自动喷淋平面图
六层给排水及消火栓平面图
六层自动喷淋平面图
层给排水及消火栓平面图
七～十一层自动喷淋平面图
十四层给排水及消火栓平面图
层自动喷淋平面图
十五层给排水及消火栓平面图
十五层自动喷淋平面图
二十层给排水及消火栓平面图
二十层自动喷淋平面图
二十一层给排水及消火栓平面图
二十一层自动喷淋平面图
二十二层给排水及消火栓平面图
二十二层自动喷淋平面图
屋面给排水及消防平面图
屋面太阳能平面示意图
卫生间大样（一）
中水系统原理图
冷水系统原理图
热水系统原理图
排水系统原理图
排水系统原理图
消火栓系统原理图
自动喷淋系统原理图
虹吸雨水系统图

附件详情

项目概况：本项目江苏，是大型医院病房楼给排水全套施工图纸，由国内著名设计院设计
。该病房楼工程,为医院主体工程，病房楼总建筑面积约十二万平方米，地上二十二层，
地下三层，总建筑高度为88.8m。
设计范围：生活给水系统、污废水排出系统、消火栓灭火系统、自动喷水灭火系统等
编制于2008年，图纸共45张。

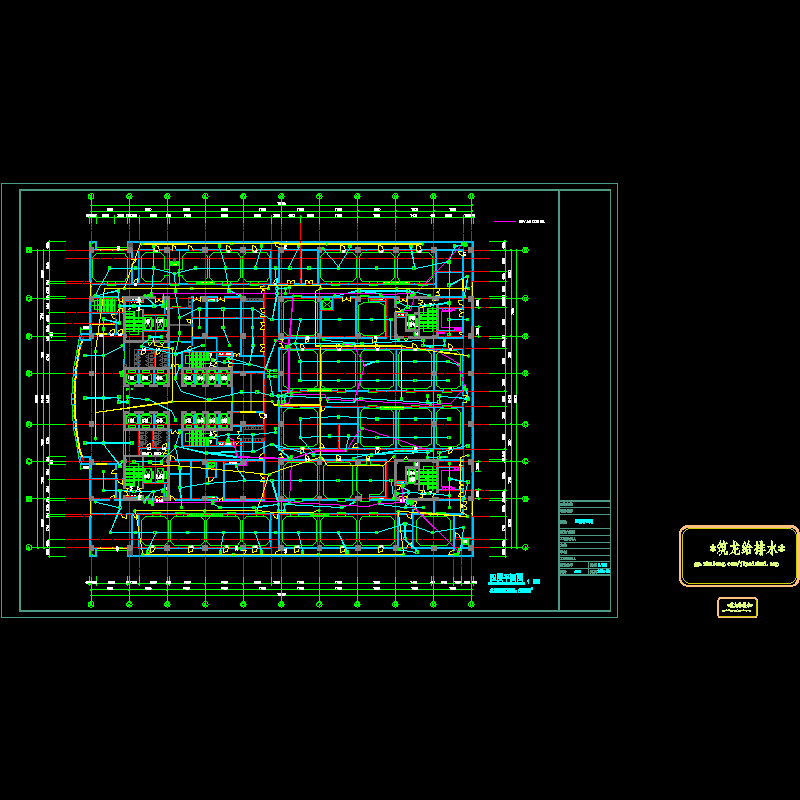

负三层给排水平面图

四层给排水及消火栓平面图

一层自动喷淋平面图

屋面太阳能平面图

冷水系统原理图

排水系统原理图（1）

热水系统原理图

虹吸雨水系统图

自动喷淋系统原理图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
