20层商贸广场综合楼暖通CAD施工图纸（知名设计院）

资料简介
赚取积分

附件设计说明：有
建筑类别：办公,其他
建筑高度类型：高层建筑
建筑设计面积：31141.09平方米
建筑地上层数：20层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：20张
设计年代：近代
设计内容：空调,通风,防排烟,其它
冷热源：水地源热泵
空调系统：全空气系统,空气-水系统
水系统：变流量

附件详情

设计施工说明
主要设备表
地下室采暖通风平面图

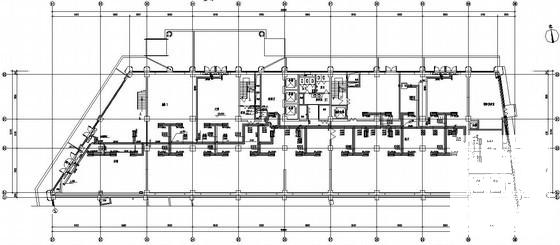

通风空调风管平面图
空调水管平面图
电梯机房层通风空调平面图
空调水管立管系统图
防烟系统图

附件详情

该项目为xx市某商贸广场-综合楼，属于一类高层综合楼。其中地上二十层，地下一层，建筑高度84米。总建筑面积31141.09平方米，地上建筑面积28623.57平方米，地下建筑面积2517.52平方米；建筑耐火等级一级。
设计内容：设计范围包括通风、防火排烟、空气调节等设计；冷热源为夏季地下二层水源热泵房提供7/12℃空调冷水，冬季提供55/45℃热水；分、集水器间设压差旁通装置。空调形式为一层商铺、大堂采用风机盘管加风幕，一~四层餐饮/五层会议室采用风机盘管加新风；六~二十层办公、客房采用风机盘管，靠开窗通风换气；消防控制中心采用分体式空调器。空调水采用变频泵变流量，根据供、回水总管间的压力差改变循环泵转速。

，图纸共20张

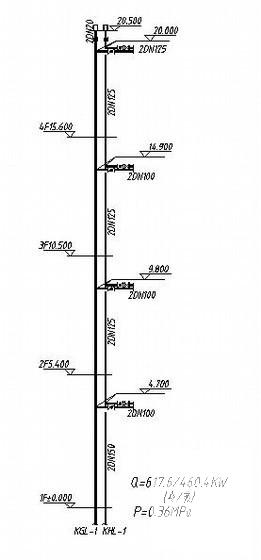

空调水管立管系统图

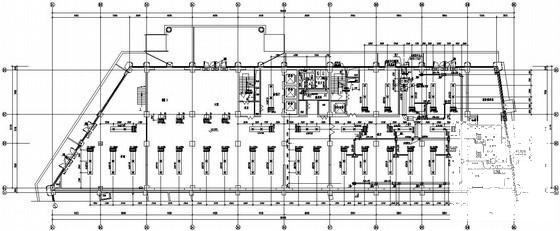

一层空调水管平面图

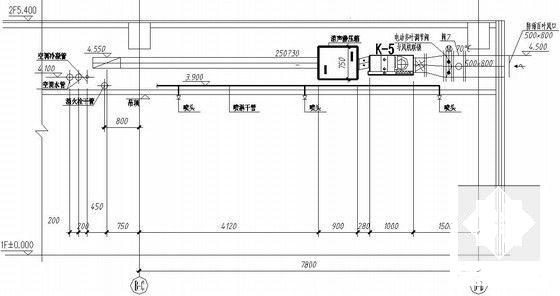

剖面图

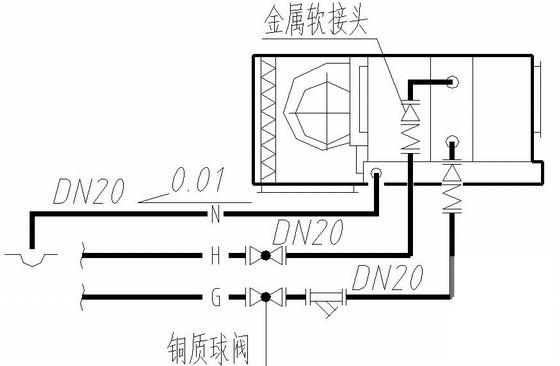

风机盘管水管接法示意图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
