10层办公楼空调通风设计CAD施工图纸(知名院设计)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:14955平方米
  • 建筑地上层数:10层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:全空气系统,制冷剂系统
  • 全空气系统:定风量
  • 送风方式:侧面送风,散流器送风,喷口送风,旋流风口送风
  • 项目所在地:安徽

附件详情

  • 资料目录
  • 暖通空调设计标准图例
  • 设计与施工总说明
  • 主要设备及材料表
  • 地下一层通风排烟平面图
  • 空调通风平面图
  • 机房层平面图
  • 屋顶平面图
  • 冷媒配管平面图
  • 多联空调系统流程图
  • 机械加压送风系统图
  • 空调通风系统剖面图

附件详情

项目概要:该工程位于安徽省天长市,属二类高层建筑。地下一层功能为汽车库及设备用房;主楼地上共十层功能为办公;裙房地上共三层功能为交易中心、展览厅、会议办公。项目总建筑面积为14955m2,其中地下建筑面积为952m2,地上建筑面积为14003m2。
该资料包括:
1. 中央空调系统设计
主楼办公用房、裙房一层交易大厅、展览厅、二、三层办公用房采用变冷媒流量多联中央空调系统,裙房2层会议中心及2层展览厅采用分体式热泵型屋顶式空调机组,全空气定风量系统;会议室、多功能厅分别选用1台屋顶式空调机组,报告厅选用1台屋顶式空调机组,2层展览厅选用1台屋顶式空调机组;消控、安保、门卫、档案室,设置独立空调系统,满足其24小时运行或过渡季节运行的要求。电梯机房,考虑设置分体空凋系统。
2. 通风系统设计
3. 防排烟系统及空调、防排烟系统自动控制设计。
,图纸共21张。

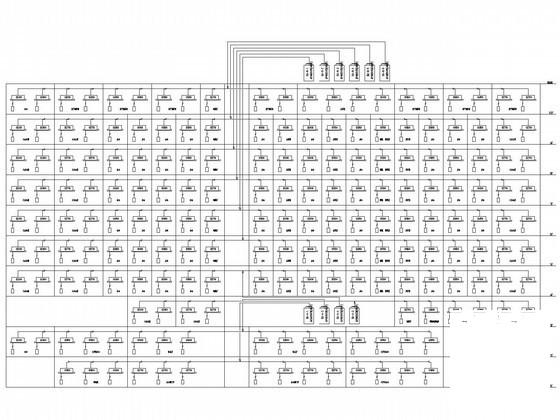

主楼多联空调系统流程图

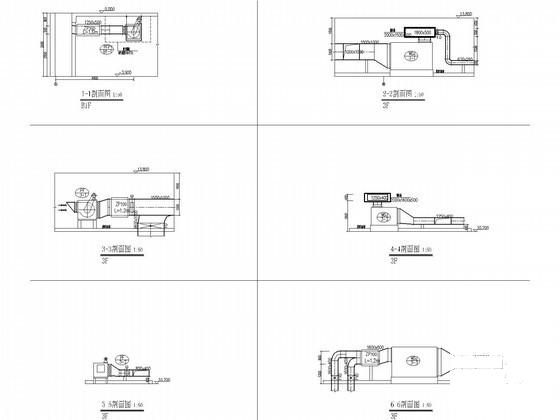

空调通风系统机房剖面图

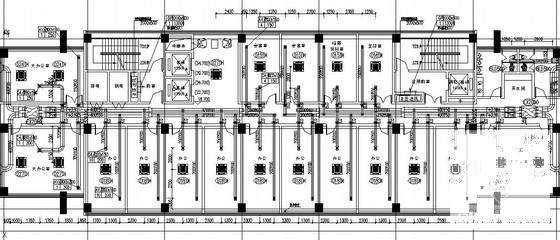

标准层空调通风平面图

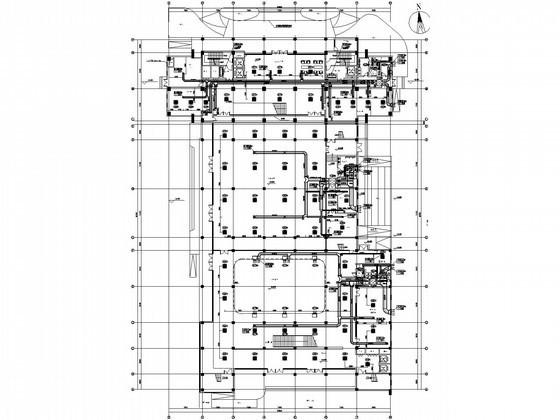

冷媒系统平面图

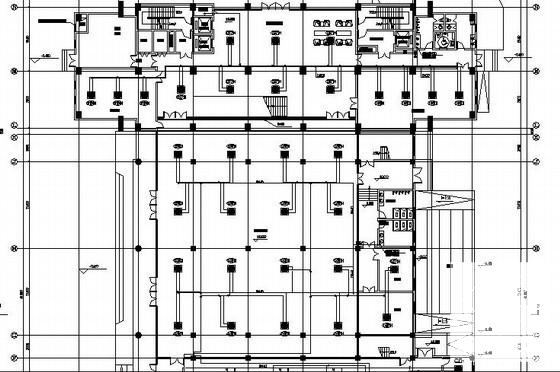

部分图纸平面图
