8层服务中心空调通风施工图(知名院图纸)

附件详情

稿件为江苏南通某事业单位后勤服务中心空调通风设计全套施工图纸；总建筑面积14456平方米，地上8层，地下1层，建筑高36.3米。

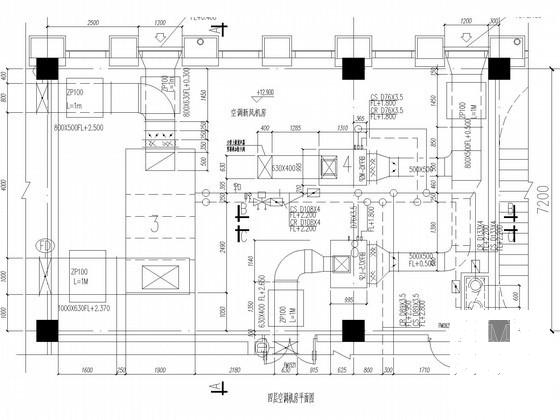

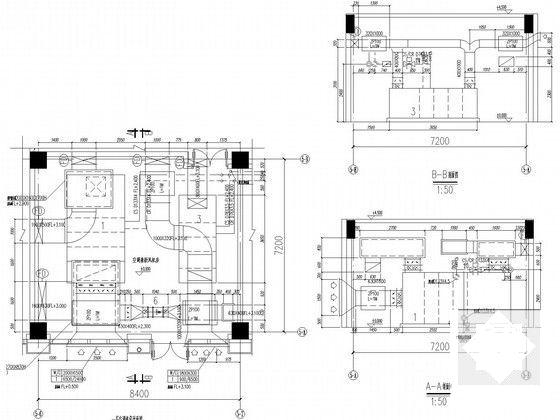

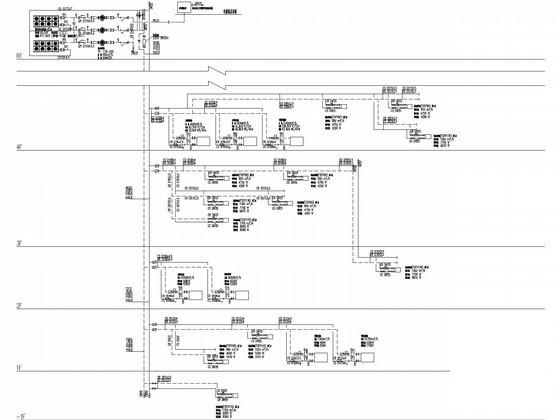

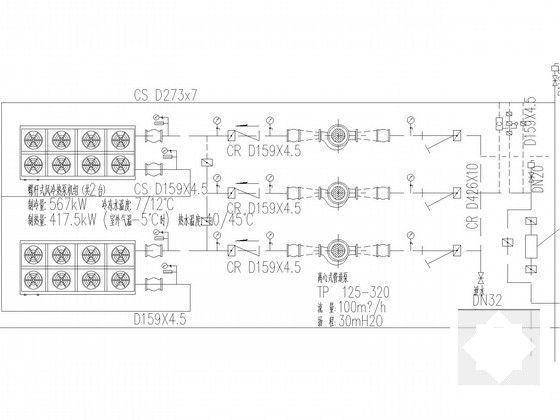

设计内容：该建筑的建空调通风、防排烟设计。工程总冷负荷1586.6kW，总热负荷1108.7kW；冷耗指标0.123kW/m2，热耗指标0.086kW/m2；冷热源选用两台额定制冷量为567kW的螺杆式风冷热泵机组和额定制冷量380匹变制冷剂流量空调机组（VRV）。其中风冷热泵机组服务于地下一层到四层的各类餐厅、包厢和宴会厅等，五层办公室、会议室、六层公共活动室、六~八层套间均采用VRV加新风空调系统……

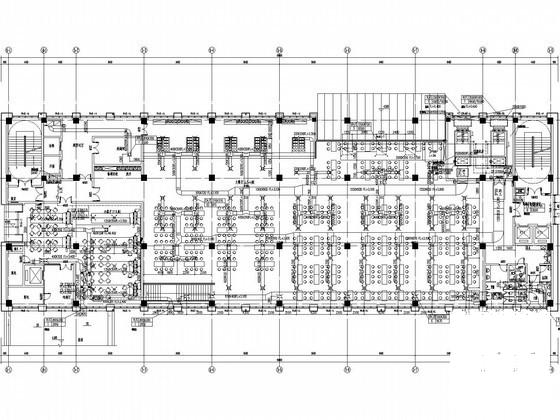

，图纸共27张。
