3层服务中心空调通风设计施工图纸
- 设计详细说明：有
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：20张
- 设计年代：近代
- 设计内容：空调,通风,防排烟,机房,其它
- 冷热源：电动压缩式冷水机组
- 项目所在地：云南
附件详情
- 暖通空调设计与施工说明
- 设备一览表
- 通风布置图

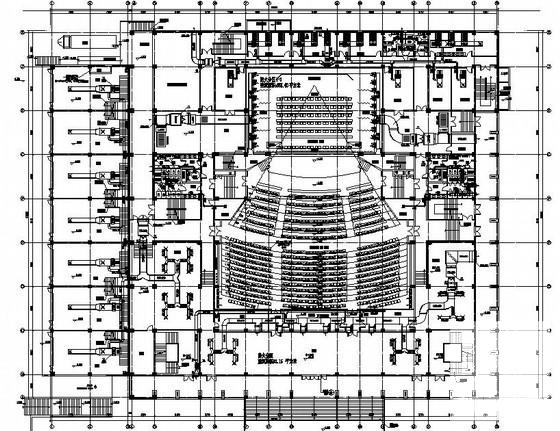

- 通风空调布置图
- 空调水管布置图
- 排烟布置图
- 剖面图
- 空调水系统图
- 制冷机房 平面布置图
附件详情
该项目所在地为云南某县城公共资源及政务服务中心，改建筑地
下2层，地上3层，建筑高度14.9米。
设计内容：地下二层汽车库的机械通风兼排烟系统；地下水泵房、设备用房
等房间通风系统；商业、办公、剧场及辅助用房中央空调系统；剧场机械通
风兼排烟系统；内走道机械排烟系统；公共卫生间、无外窗房间机械通风系
统。
，图纸共20张。

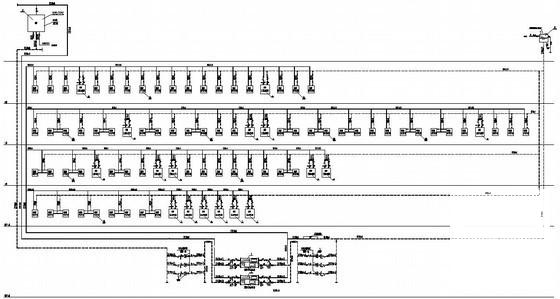

空调水流程图

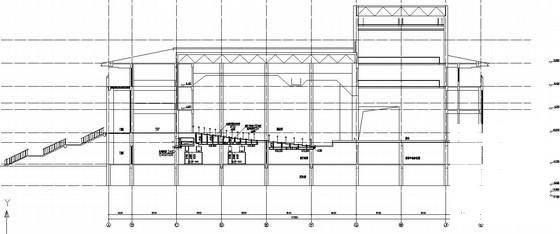

剖面图

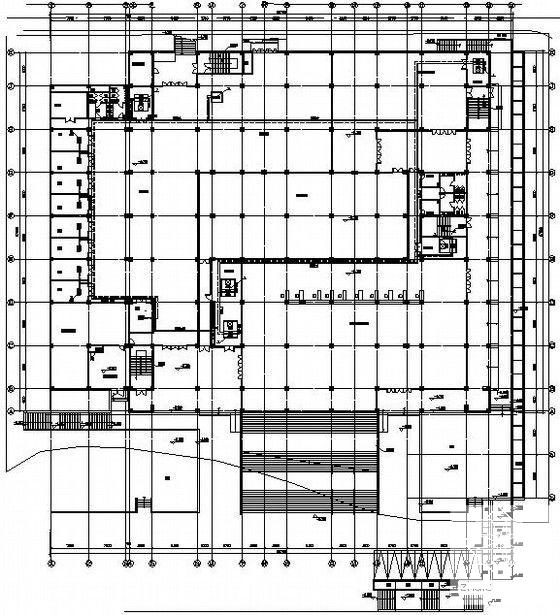

地下空调水管布置图

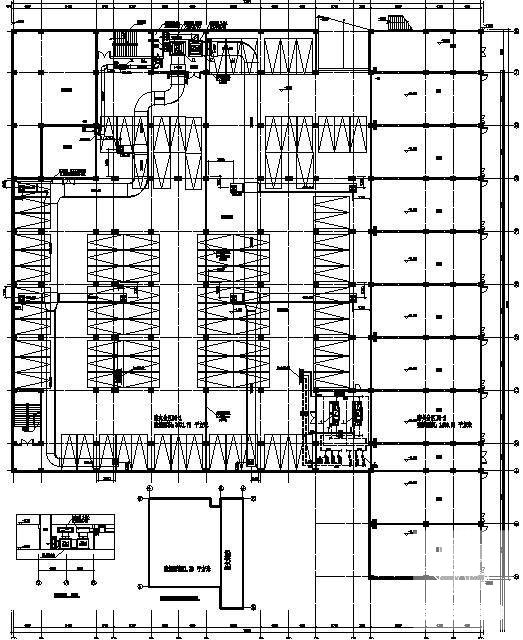

地下通风布置图
制冷机房平面布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
服务中心设计 - 1 -
服务中心设计 - 2 -
服务中心设计 - 3 -
服务中心设计 - 4 -
服务中心设计 - 5 -
服务中心设计 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-11
- 评论次数：0
- 浏览次数：0
- 文件大小：2.13 MB
- 收藏次数：0
-
文件名称：
附件-995858587906686885055.rar
