大数据园区综合体给排水施工图纸平面图

资料简介
赚取积分

建筑类别：工业建筑
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
图纸设计深度：施工图
图纸设计格式：CAD2000
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
排水体制：污废合流,雨污分流
排水技术：重力排水
消火栓用水量室外(L/S)：25
消火栓用水量室内(L/S)：25
项目所在地：贵州

项目概要：该项目为 贵州省大数据园区综合体给排水施工图， 建筑性质：住宅；地上总建筑设计面积：19112.24平方米。地下有二层地下停车库，地下总建筑设计面积：70952.32平方米；建筑地面总高度69.10m，最高层数23层；居住建筑所属气候分区：温和A区；建筑耐火等级：地上为一级，地下室为一级；人防工程等级：核6级，人防设置在负二层地下室；抗震设防烈度：6度；设计使用年限：50年；主要结构类型：住宅剪力墙结构。

设计范围：该资料范围在地块红线以内单体建筑的室内给排水及消防设计。

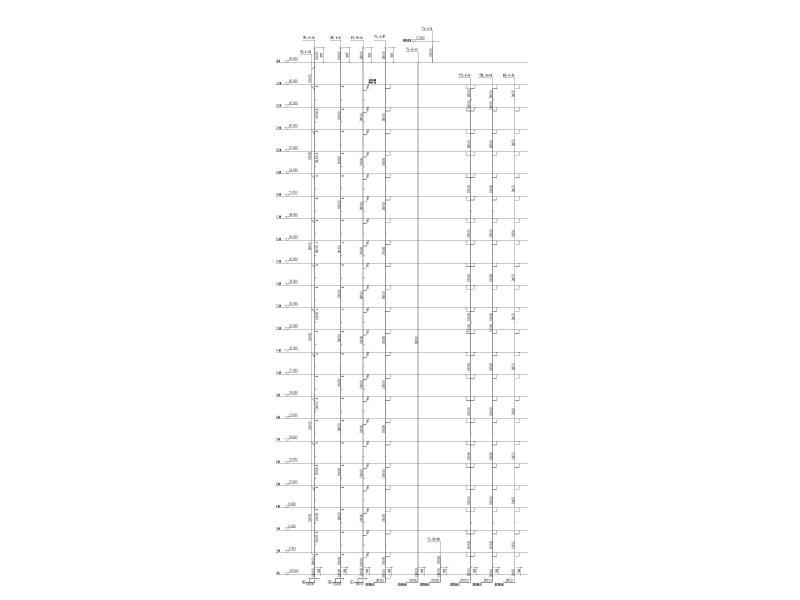

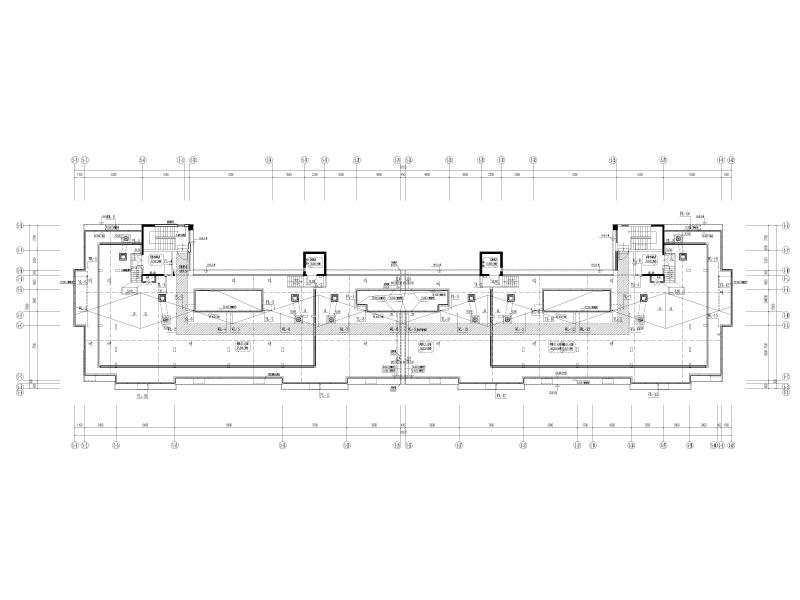

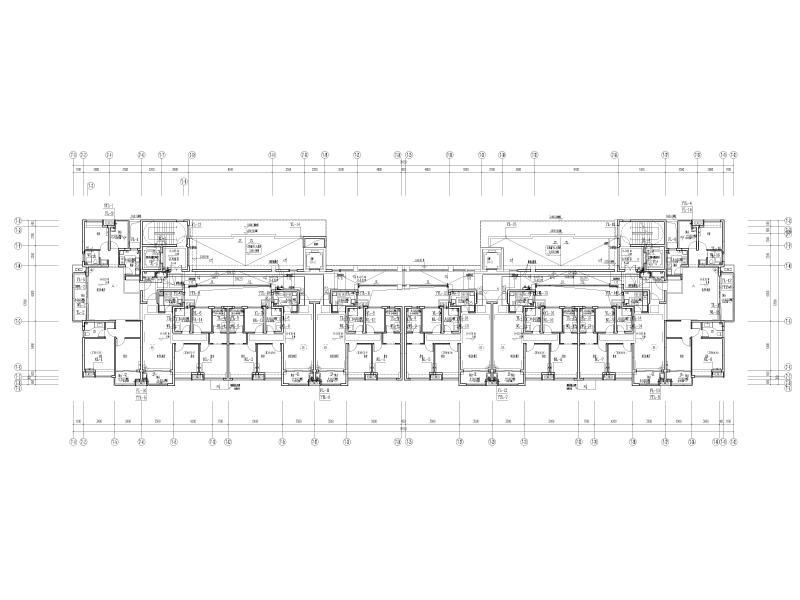

部分图纸展示：





以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
