250000平方大型C区车库给排水施工图纸cad平面图
-
建筑类别：交通建筑
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
地下室用途：车库
-
生活供水设计：生活给水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
-
供水方式：市政供水
1、项目概要：该项目为
250000平方大型C区车库
给排水施工图
部分图纸展示：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

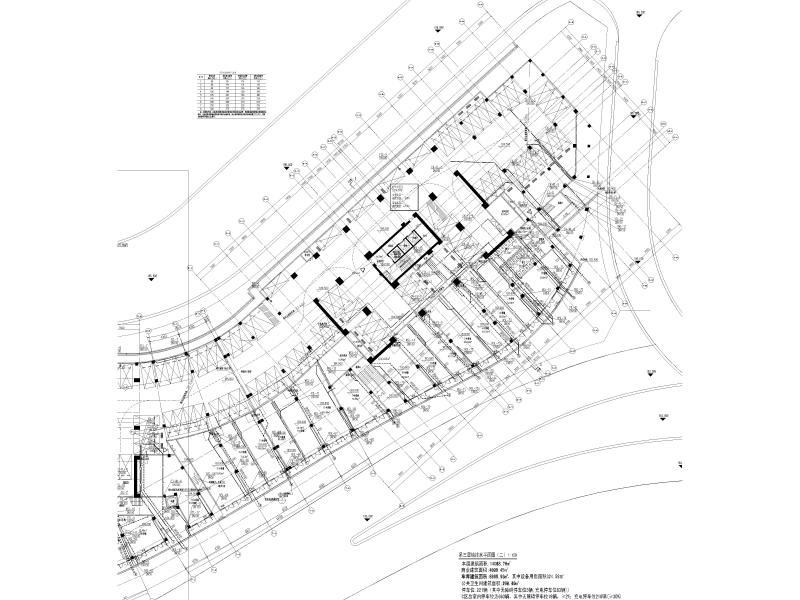

吊二层给排水平面图（一） -

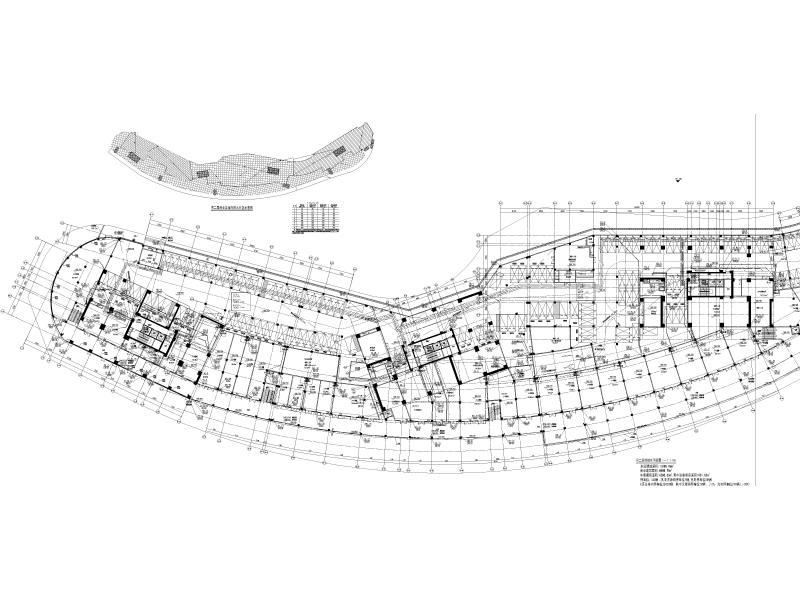

吊三层给排水平面图（二） -

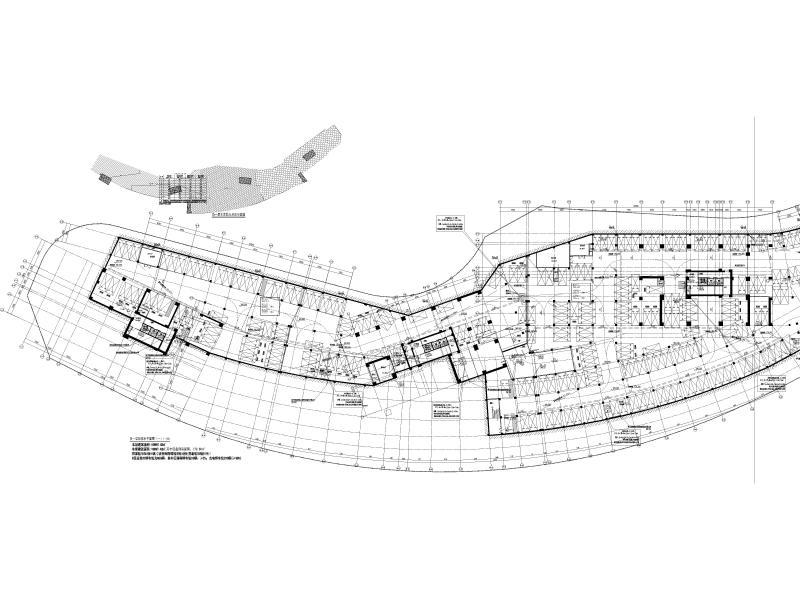

负一层给排水平面图（一）
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：13.37 MB
- 收藏次数：0
-
文件名称：
附件-996867668675785859.zip
