北衙B区给排水施工图平面图及系统图
-
建筑类别：住宅,商业
-
建筑高度类型：高层建筑
-
建筑设计面积：8万平方米
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
地下室用途：车库
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统
-
排水体制：雨污分流
-
项目所在地：贵州
项目概要：本项目
贵州省某住宅小区
给排水施工图
2019
，总建筑面积8万平方米。地下一层为车库，地上为住宅及部分商业，地上部分最高楼为一类高层建筑。
设计内容：该资料说明仅针对塔楼，设计范围为室内给排水及消防系统。
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

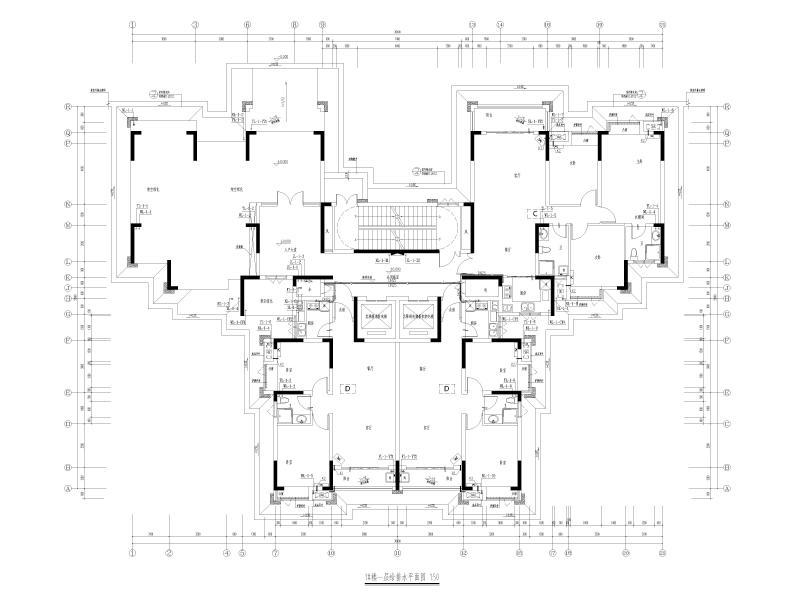

1#楼一层给排水平面图 -

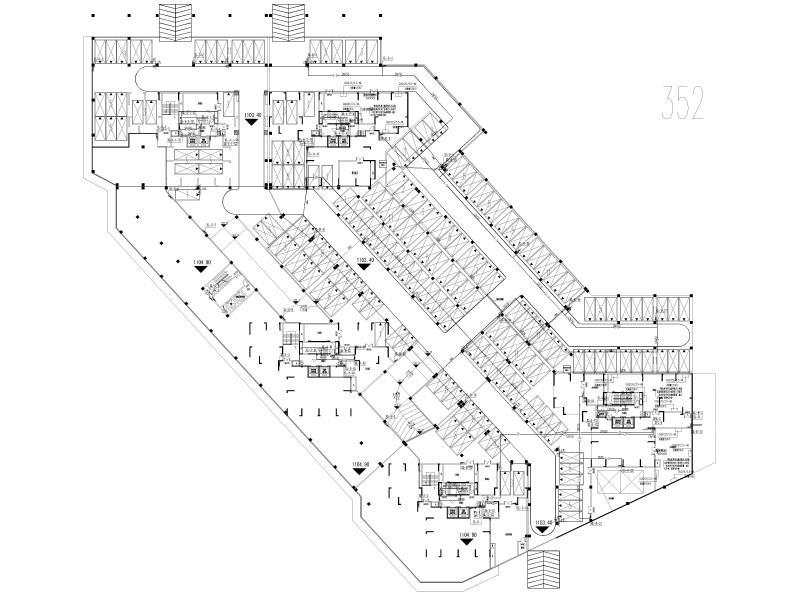

一期负一层地下室消防平面图 -

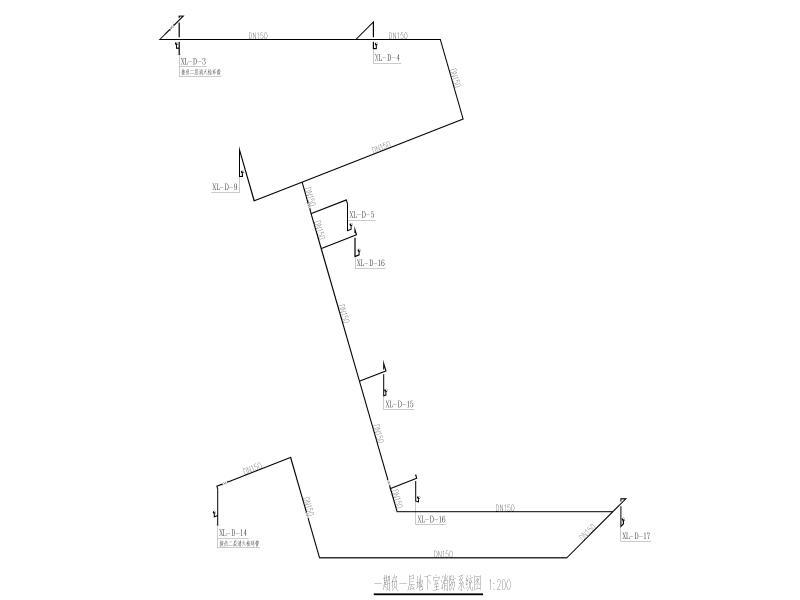

一期负一层地下室消防系统图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-02-20
- 评论次数：0
- 浏览次数：0
- 文件大小：4.85 MB
- 收藏次数：0
-
文件名称：
附件-996557569598785589.rar
