3层别墅给排水及煤气系统CAD施工图纸（生活给水系统）

附件详情

、设计概况：
本专业设计内容有生活给水系统、生活污废水系统、煤气系统。

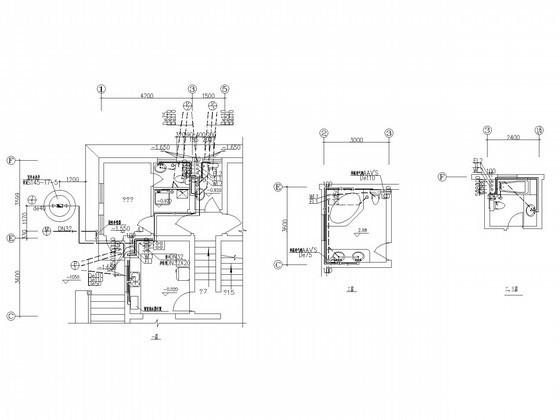

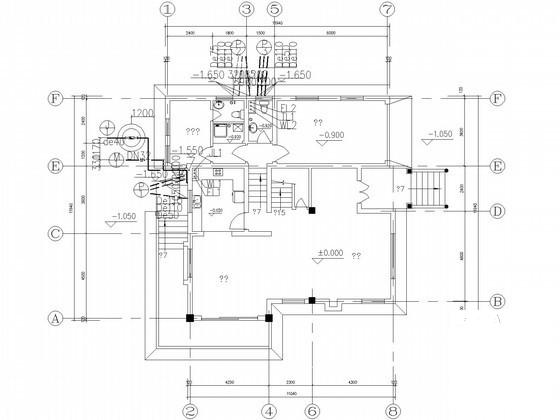

二、生活给水系统：
1、户外设置室外水表井，采用DN32干式水表。
2、给水进户阀门处水压要求不低于0.2MPa。

三、生活污、废水系统：
1、室内生活污、废水采用分流制排出室外。

四、煤气系统：
1、厨房内设置双眼灶及热水器。
2、煤气管道采用镀锌钢管，丝扣连接，填料采用聚氯乙烯生料带，管道穿墙要设置钢制套管，套管管径应大于管道管径两档。
