小学建设给排水施工图纸平面图及给水系统原理图

资料简介
赚取积分

建筑类别：教育
图纸设计深度：施工图
图纸设计格式：CAD2000
设计年代：近代
生活供水设计：生活给水系统
排水设计：污水系统,废水系统
消防设计：室外消火栓系统,室内消火栓系统
供水方式：市政供水
排水体制：雨污分流
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：15
项目所在地：贵州

项目概要：该项目为 贵州省小学建设给排水施工图 2020 。包括1~5号楼，其中1号楼和五号楼负一层为停车库；正负0.00以上，1号、2号和3号楼均为四层教学楼；4号楼为四层多功能教室、五号楼为食堂和室内体育馆；其中1号楼为最不利建筑，建筑高度：18.30米，建筑总面积:3999.80平方米。

2、设计内容：室内给排水及消防系统。

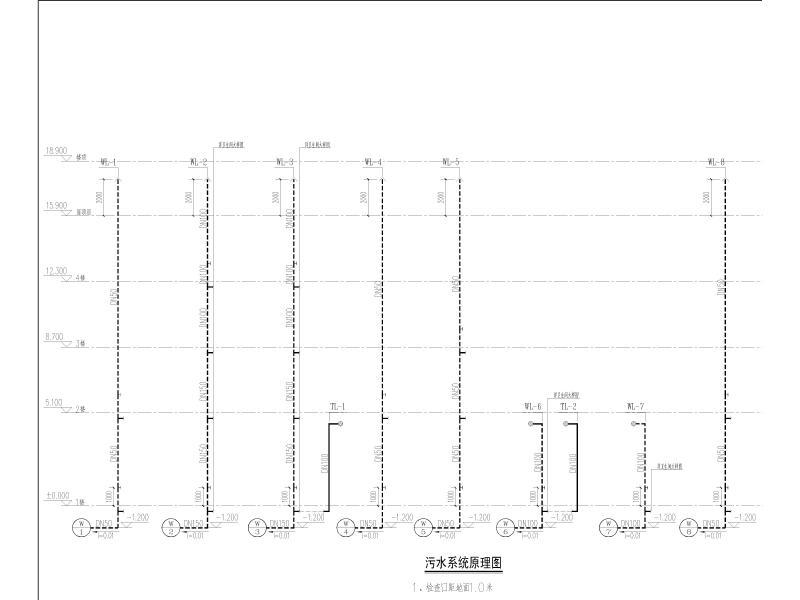

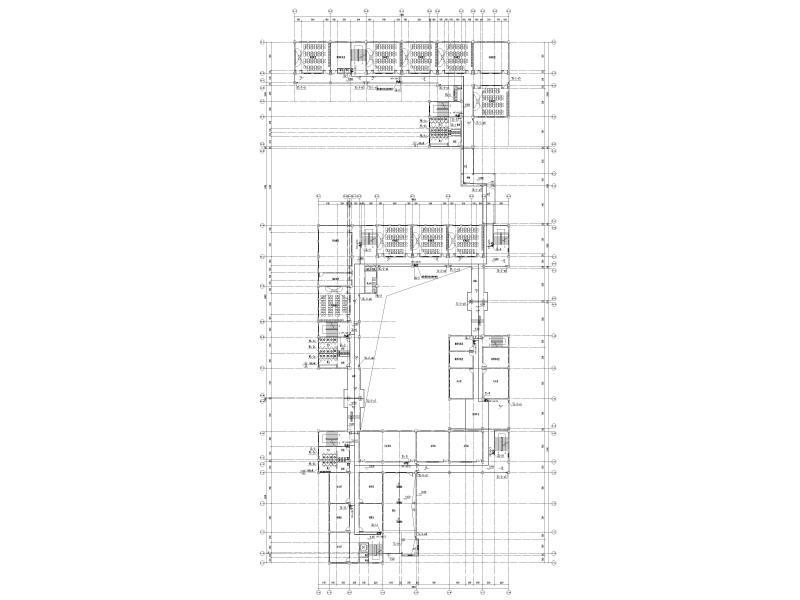

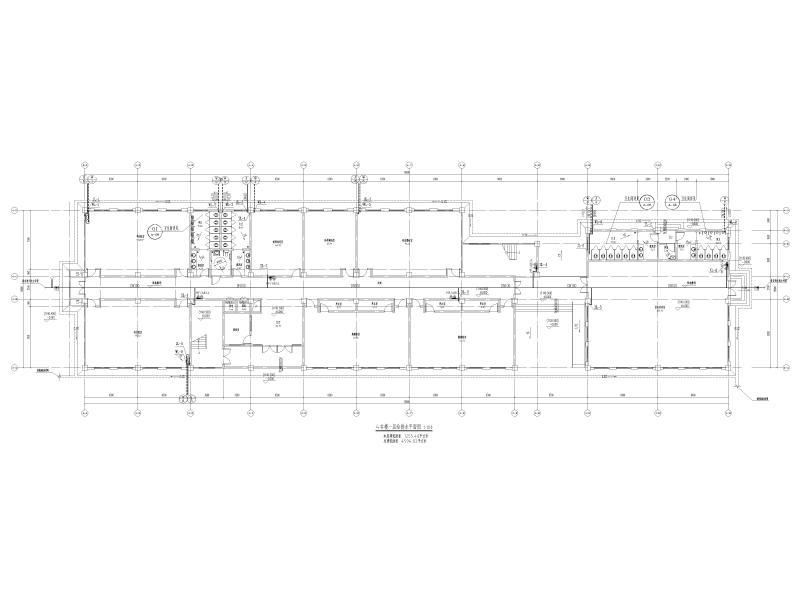

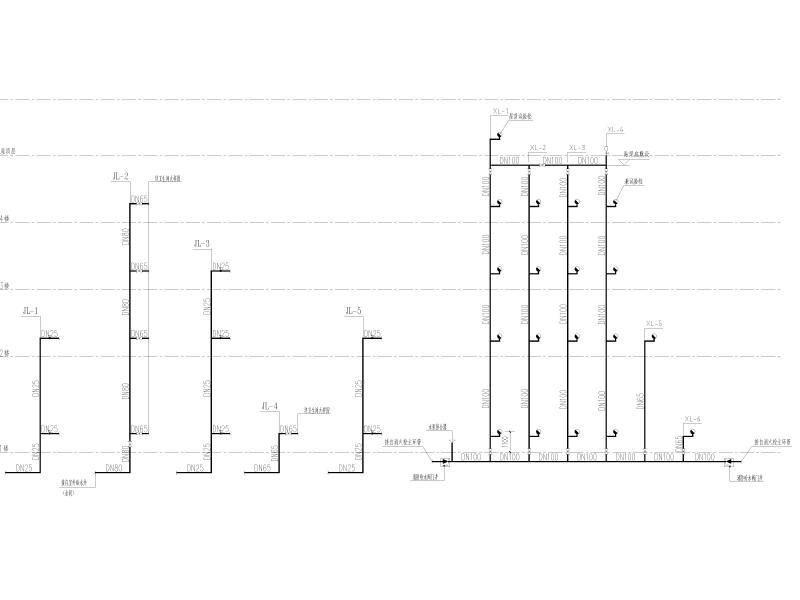

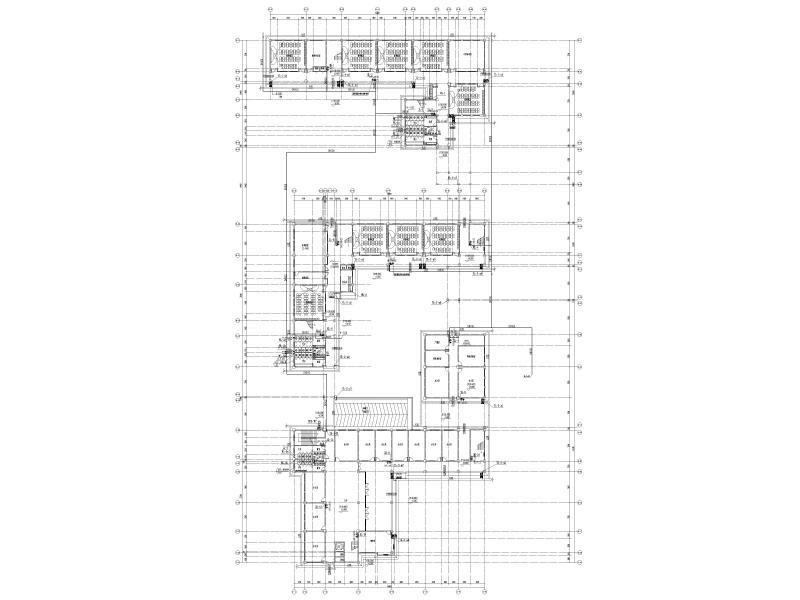

部分图纸展示：






以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
