4层小学建筑群给排水消防CAD施工图纸（雨水收集）

资料简介
赚取积分

附件设计说明：有
建筑类别：教育
建筑高度类型：多层建筑
建筑地上层数：4层
图纸设计深度：施工图
设计年代：近代
排水设计：雨水系统
特殊系统：雨水回收,雨水利用
项目所在地：湖南

附件详情

给排水设计施工说明

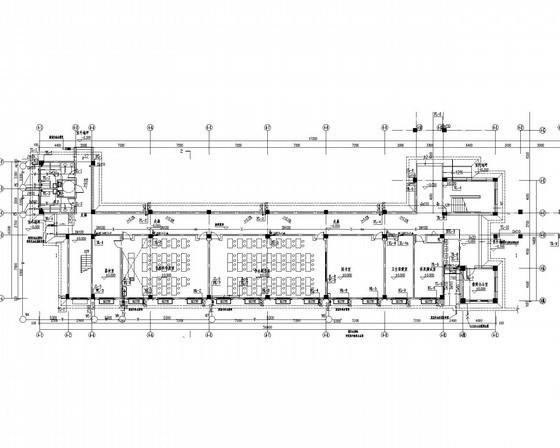

给排水平面图

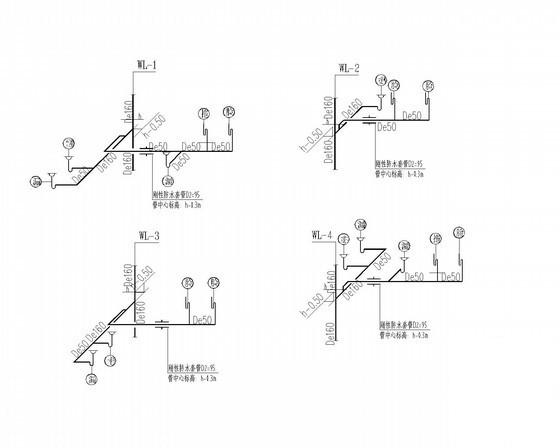

排水系统图
卫生间大样图
消火栓系统原理图
排水系统原理图
雨水综合利用系统设计说明

附件详情

该项目总建筑面积14858.58m2，建筑基地面积3772.34m2。行政综合楼地下一层，地上四层，其中地下面积：1949.56m2, 建筑层数为4层，建筑高度17.2m。体艺教学楼建筑层数为4层，建筑高度16.90m；教学楼建筑层数为4层，建筑高度16.9m。食堂、风雨操场建筑层数为4层，建筑高度23.4m。该项目为多层公共建筑，建筑耐火等级为二级,设计合理使用年限为50年。该资料范围包括用地红线以内的室外给水排水、消防等管道系统。
，共46张

排水系统原理图

卫生间大样图

屋顶水箱系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
