11万平32层套型商住塔楼给排水CAD图纸（大空间智能灭火雨水收集回用）

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅,商业
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：116818.17平方米
建筑地上层数：32层
建筑地下层数：3层
图纸设计深度：施工图
参考图纸：50张
设计年代：近代
地下室用途：商业,车库,设备用房,其它
生活供水设计：生活给水系统,中水系统
排水设计：污水系统,废水系统,雨水系统,机房排水,消防排水
消防设计：室内消火栓系统,喷淋系统,消防炮系统,气体灭火系统,湿式灭火系统,灭火器配置系统
供水设备：高位水箱,水泵站,气压水罐,水池
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：四区
排水体制：污废分流,雨污分流
排水技术：重力排水,虹吸雨水（满管）
雨水重现期：10年
火灾危险等级：中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
特殊系统：雨水回收,雨水利用,气体消防,虹吸雨水,消防炮
大样节点：水箱,泵房,厨房,卫生间,集水坑,阀门管件,设备房布置
项目所在地：贵州

附件详情

给排水设计总说明
给排水图例表
给排水主要设备材料表
生活给水系统原理图
消火栓系统原理图
地下室排水系统原理图
地下层给排水、消防平面图
地下层自动喷淋平面图
一层给排水、消防平面图
一层自动喷淋平面图
地下二层超细干粉自动灭火装置平面图
生活、消防泵房给排水详图
生活、消防泵房剖面图
中水泵房给排水详图
中水泵房剖面图
A、B户型给排水详图
C户型给排水详图
D户型给排水详图
污废水系统原理图
雨水、空调冷凝水系统原理图
给排水、消防平面图
给排水平面图

附件详情

该项目位于贵州，总建筑面积110000平米，建筑占地面积为24375.14平米；地上为4栋32层塔楼，地下3层地下室，各层功能如下：地下一～三层：独立商铺、机动车停车库及设备用房一层：住宅大堂、架空绿化休闲场地二层及以上各层：套型住宅屋顶层：上人屋面及电梯机房（客梯与消防电梯机房分开设置）。该项目按一类高层商住楼进行防火设计。该资料范围包括用地红线以内F9地块的给水排水、消防等管道系统及小型给水排水构筑物。气体灭火系统的设计，由专业公司进行深化设计、施工和调试。
该项目设有生活给水系统、生活污水系统、生活废水系统、中水系统、雨水收集回用系统、消火栓给水系统、自动喷水灭火系统、大空间智能型主动喷水灭火系统、气体消防系统及灭火器配置。
，共50余张图。

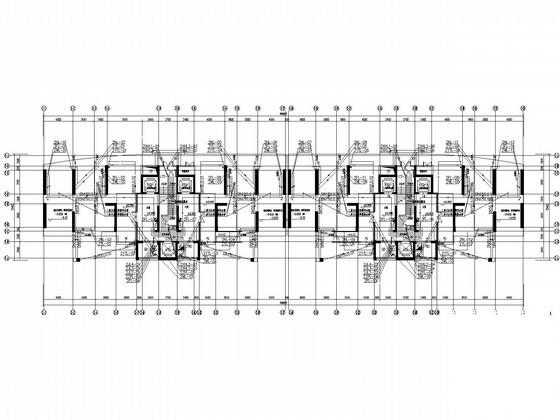

1栋二～三十二层给排水平面图

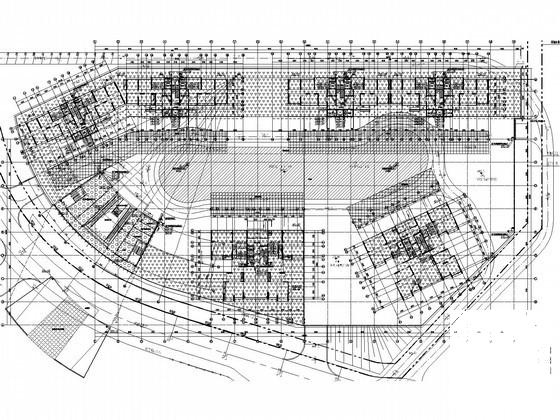

2栋一层给排水、消防平面图

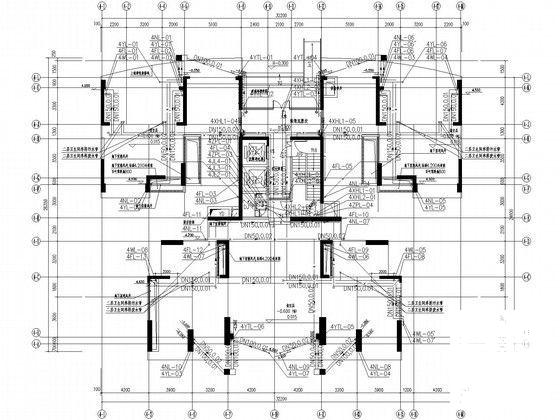

4栋一层给排水、消防平面图

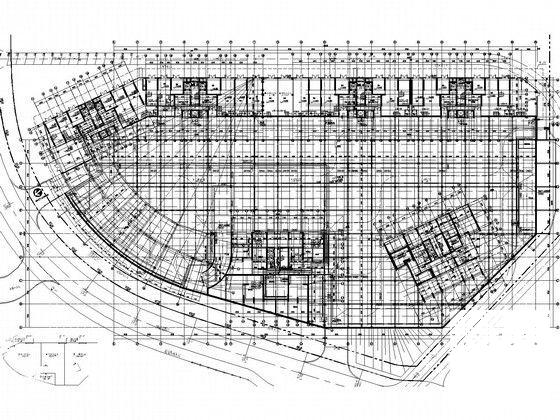

1071.3标高地下三层自动喷淋平面图

1075.3标高地下二层超细干粉自动灭火装置平面图

1079.3标高地下一层给排水、消防平面图

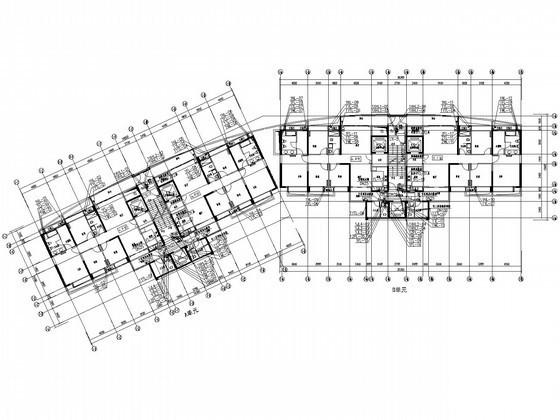

A、B户型给排水详图

中水泵房给排水详图

3栋雨水、空调冷凝水系统原理图

大空间智能灭火与自动喷水灭火系统原理图

地下室排水系统原理图

中水系统原理图
