4层五星级会所酒店给排水CAD图纸（气体灭火大空间智能灭火）(冷却循环水系统)

资料简介
赚取积分

附件设计说明：有
建筑类别：商业,酒店
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：19660平方米
建筑地上层数：4层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：29张
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,气体灭火系统
供水设备：高位水箱
供水方式：市政供水
供水分区：无
排水体制：污废分流,雨污分流
排水技术：重力排水
雨水重现期：10年
火灾危险等级：中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：20
特殊系统：气体消防,消防炮
大样节点：水箱,泵房,气体灭火,厨房,卫生间,集水坑
热水供应方式：集中热水供应
项目所在地：新疆

附件详情

设计施工总说明
地下车库给排水平面图
地下一层给排水平面图
一层给排水平面图
二层给排水平面图
三层给排水平面图
阁楼层给排水平面图
屋顶给排水平面图
地下一层自动喷淋平面图
一层自动喷淋平面图
一层自动喷淋平面图
二层自动喷淋平面图
三层自动喷淋平面图
阁楼层自动喷淋平面图
地下室消防水泵房大样图
地下室生活水泵房大样图
屋顶消防水箱间大样图
卫生间大样图
生活给水管道系统图
生活热水管道系统图
消火栓给水管道系统图
消火栓给水管道系统图
自动喷淋给水管道系统图
消防水炮给水管道系统图
空调冷却循环水系统原理图
排水管道系统图
雨水管道系统图
集水坑排水管道系统图

附件详情

：该项目位于新疆，由两层庭院式或组院式住宅、五星级酒店、会所及其他配套公建组成，总建筑面积147190平米。
该资料的范围为该项目酒店部分，总建筑面积为19668.44平方米，建筑占地面积为5656.37平方米，其中地下建筑面积为2643.30平方米，地上建筑面积为17025.14平方米。
设计范围：建筑物内给水系统、排水系统、消火栓系统、自动喷水灭火系统、大空间智能型主动喷水灭火系统、建筑灭火器配置的设计。
，共计29张图纸

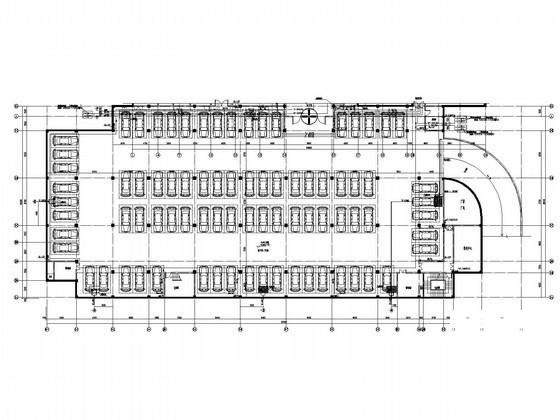

地下车库给排水平面图

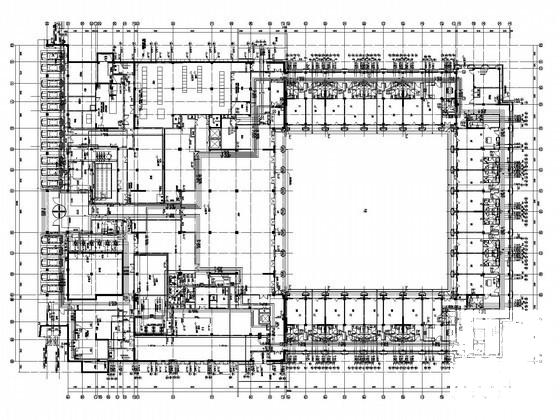

地下一层给排水平面图

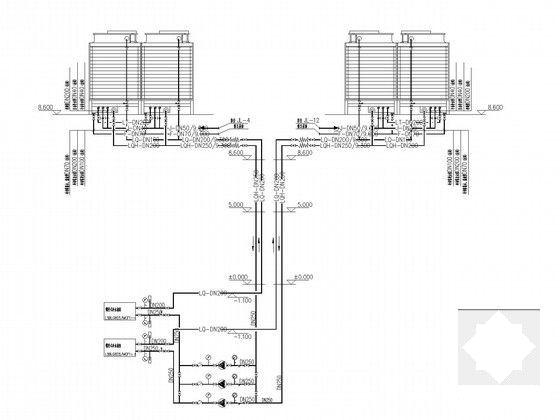

空调冷却循环水系统原理图

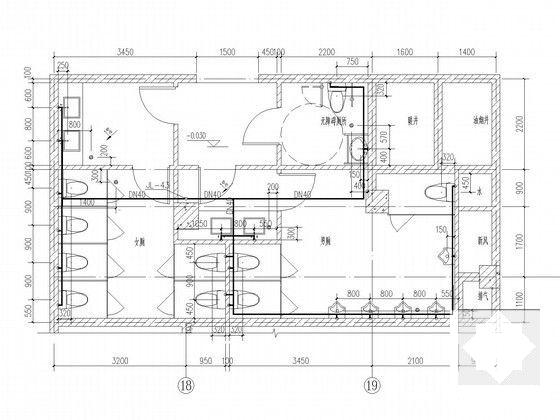

卫生间大样图

消防水箱间大样图

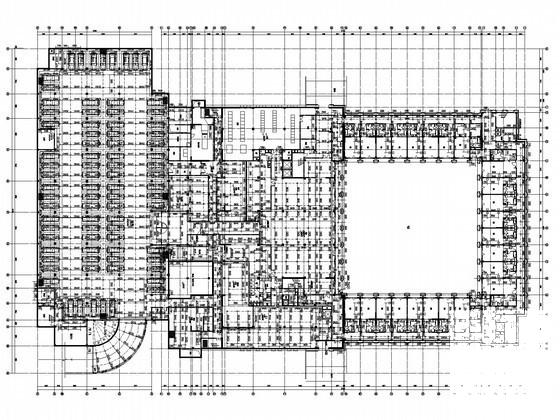

自动喷淋给水管道系统图

排水管道系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
