3.7万平4层大型剧院建筑给排水CAD施工图纸(大空间智能灭火水幕系统)

  • 附件设计说明:有
  • 建筑类别:文化
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢结构
  • 建筑设计面积:37007平方米
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:33张
  • 设计年代:近代
  • 地下室用途:商业,其它
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,水喷雾系统,喷淋系统,水幕系统,气体灭火系统
  • 供水方式:市政供水
  • 排水体制:污废分流,雨污分流
  • 排水技术:重力排水,压力排水
  • 火灾危险等级:中危险级Ⅰ级,中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):5,25
  • 特殊系统:气体消防
  • 大样节点:水箱,泵房,气体灭火,卫生间,设备房布置
  • 热水供应方式:集中热水供应

附件详情

  • 资料目录
  • 给排水、消防设计说明
  • 细水雾灭火系统设计说明
  • 大空间智能型主动喷水灭火系统设计说明
  • -15米标高给排水、消防平面图
  • -9米标高给排水、消防平面图
  • -6.5米标高给排水、消防平面图
  • -6.5米标高喷淋平面图
  • ±0.000米标高给排水、消防平面图
  • 4.5米标高给排水、消防平面图
  • 9.0米标高给排水、消防平面图
  • 13.5米标高给排水、消防平面图
  • 屋顶机房层给排水、消防平面图
  • 17.5米标高舞台上空消防平面图
  • 26.1米标高栅顶消防平面图
  • 给水系统图
  • 排水系统图
  • 排水系统图
  • 压力排水系统图
  • 雨淋系统图
  • 消防泵房 平面布置图
  • 高压细水雾泵房大样图
  • 高压细水雾泵房系统图
  • 高压细水雾系统图
  • 水幕系统图
  • 消火栓系统图
  • 消防水泵房系统图
  • 消火栓系统图
  • 消防水箱间系统图

附件详情

项目概要: 该项目位于北方,地下-15.000m,地上18..000m,总建筑面积37007.98m ,多层公共建筑;项目为一栋地上4层精装修大剧院,设单层地下设备用房,包括:剧院、音乐厅、电影院,主体为钢结构。
设计内容:给水系统、排水系统、喷淋系统;
:,共计33张图纸

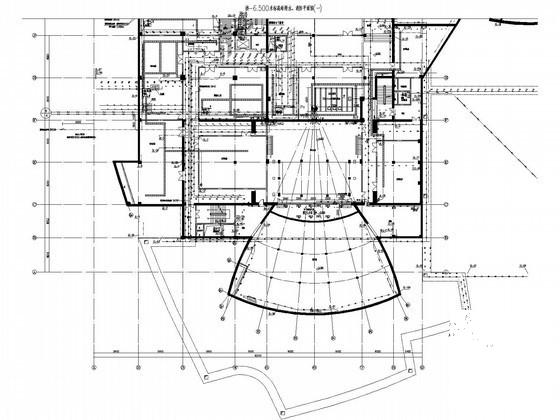

给排水、消防平面图(二)

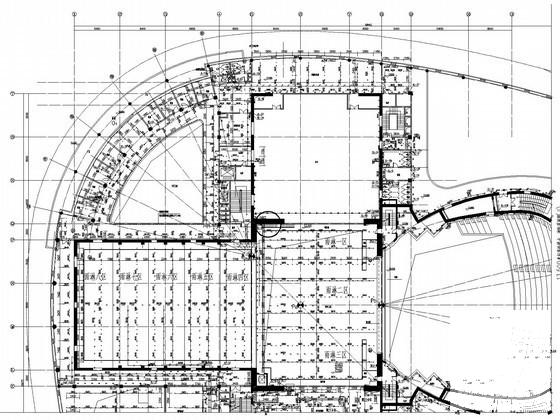

给排水、消防平面图

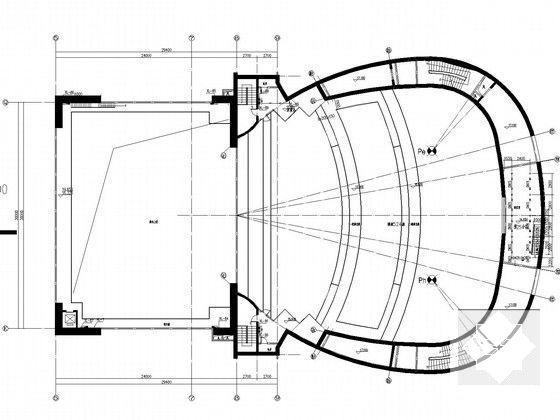

舞台上空消防平面图

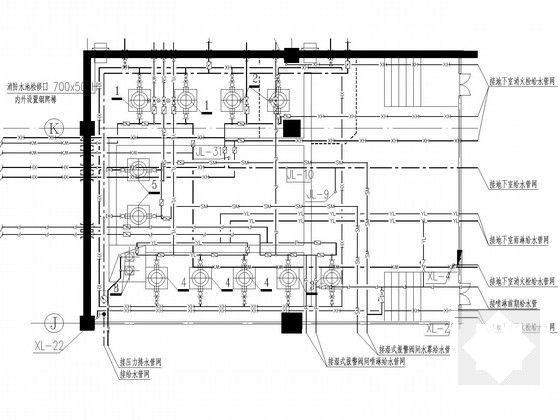

消防泵房平面布置图

消防泵房平面定位布置图

消火栓系统图

排水系统图

排水系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 3.7万平4层大型剧院建筑给排水CAD施工图纸(大空间智能灭火水幕系统) - 1
    第 1 张图
  • 3.7万平4层大型剧院建筑给排水CAD施工图纸(大空间智能灭火水幕系统) - 2
    第 2 张图
  • 3.7万平4层大型剧院建筑给排水CAD施工图纸(大空间智能灭火水幕系统) - 3
    第 3 张图
  • 3.7万平4层大型剧院建筑给排水CAD施工图纸(大空间智能灭火水幕系统) - 4
    第 4 张图
  • 3.7万平4层大型剧院建筑给排水CAD施工图纸(大空间智能灭火水幕系统) - 5
    第 5 张图
  • 3.7万平4层大型剧院建筑给排水CAD施工图纸(大空间智能灭火水幕系统) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
