13万平3层大型汽车客运站给排水及消防图纸（水幕系统水喷雾系统）

资料简介
赚取积分

附件设计说明：有
建筑类别：交通建筑
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：17259.45平方米
建筑地上层数：3层
图纸设计深度：施工图
参考图纸：33张
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,水喷雾系统,喷淋系统,水幕系统,气体灭火系统,湿式灭火系统,泡沫灭火系统,灭火器配置系统
供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池,水塔
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：两区
排水体制：污废合流,雨污分流
排水技术：重力排水
雨水重现期：10年
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：20
特殊系统：气体消防
大样节点：水箱,水泵,泵房,气体灭火,卫生间,集水坑,阀门管件,设备房布置
热水供应方式：集中热水供应
项目所在地：山西

附件详情

资料目录
采用标准资料目录
主要设备材料表
室内给排水设计施工通用说明及图例
一区一层消防自喷给水排水干管平面图
消火栓系统原理图
污水排水原理图
一区二层消防给水排水干管平面图
一区三层消防给水排水干管平面图
二区二层消防给水排水干管平面图
二区三层消防给水排水干管平面图
一区一层自动喷淋平面图
一区二层自动喷淋平面图
一区三层自动喷淋平面图
二区二层自动喷淋系统平面图
二区三层自动喷淋系统平面图
生活给水原理图自喷原理图
水泵房系统图 A-A剖面图 B-B剖面图 D-D剖面图
泵房平面图水泵基础图 C-C剖面图
二区屋顶排水平面图
雨水排水原理图
一区屋顶排水平面图
卫生间大样图
安检车间一层给排水消防平面图
安检车间一层给排水消防原理图
安检车间屋顶雨排水平面图
给,排水总平面布置图
给排水管道综合布置图
雨水总平面布置图

附件详情

该项目位于山西，该项目总占地面积为138347m,建筑高度17.7m,分为主站房(三层)安检车间(一层).该项目生活给水系统分为二个区,一层旅客生活用水及水泵房,空调机房补水由市政管网直接供给,二至三层及冷却塔用水由变频泵给加压供给建筑内设置湿式自动喷淋灭火系统,消火栓系统,手提式磷酸铵盐干粉灭火器;气体灭火系统。该项目总建筑面积为17259.45平米，首层室内地坪相对标高为±0.00，相当于绝对标高761米，以上三层。
设计范围：红线范围内的室内外给排水及水消防系统。
，共33张图。

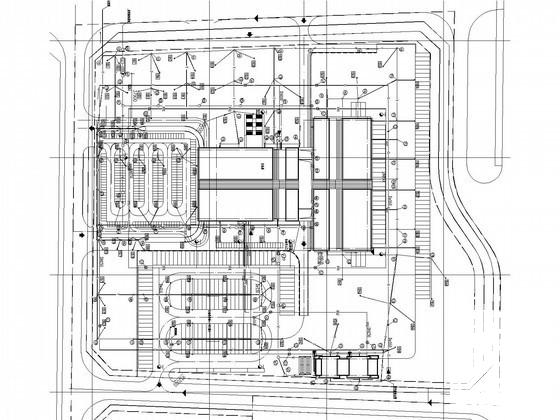

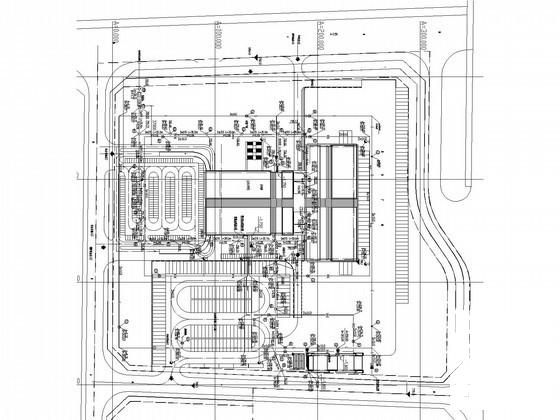

给排水总平面布置图

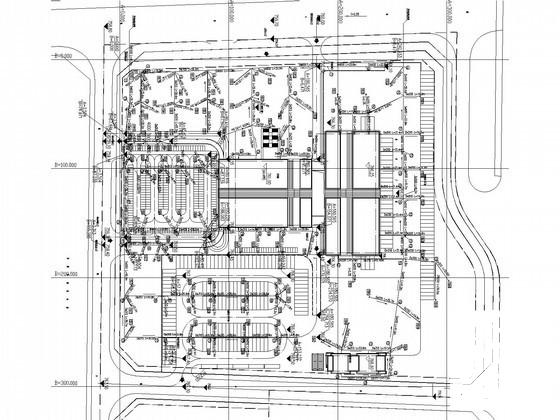

雨水总平面布置图

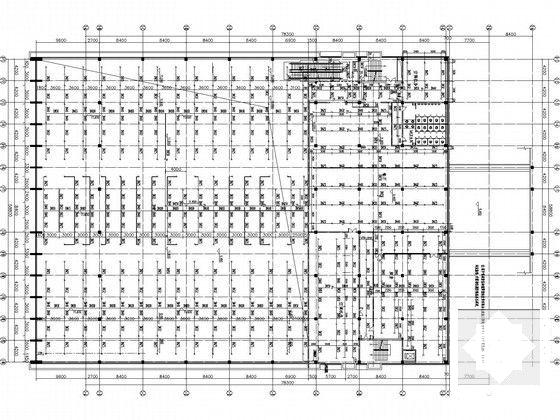

一区二层自动喷淋平面图

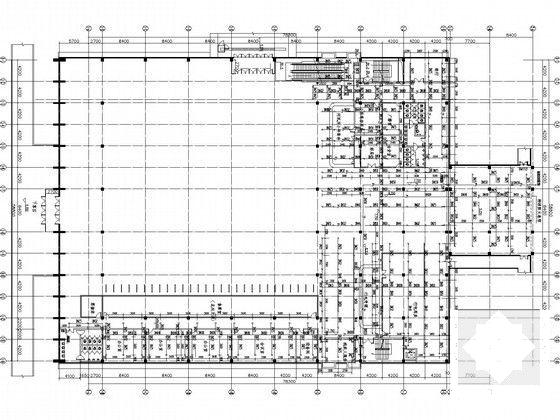

一区三层自动喷淋平面图

一区一层消防自喷给水排水干管平面图

W4卫生间给排水大样图

泵房配管系统图

污水排水系统原理图

消火栓系统原理图

泵房配管平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
