5层景区救急中心建筑给排水CAD施工图纸（消防水炮系统水喷雾系统）

资料简介
赚取积分

附件设计说明：有
建筑类别：办公,商业,餐饮
建筑高度类型：多层建筑
建筑设计结构形式：其他结构
建筑地上层数：5层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：36张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,喷淋系统,消防炮系统,气体灭火系统
供水方式：市政供水
排水体制：污废合流,雨污分流
排水技术：重力排水
雨水重现期：10年
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：20
特殊系统：气体消防,消防炮
大样节点：水箱,泵房,气体灭火,卫生间
热水供应方式：集中热水供应
项目所在地：四川

附件详情

资料目录
主要设备及材料表
地下一层给排水平面图
一层给排水平面图
二层给排水平面图
三层给排水平面图
四层给排水平面图
五层给排水平面图
设备层给排水平面图
屋顶层给排水平面图
冷热水系统图
污水系统原理图
雨水及废水系统原理图
地下一层消防平面图
一层消防平面图
二层消防平面图
三层消防平面图
四层消防平面图
五层消防平面图
设备层消防平面图
室内消火栓系统图
喷淋及水炮系统原理图
消防及生活泵房平面详图
消防及生活泵房系统图
消防水箱间详图
卫生间1、2给水详图
卫生间1、2排水详图
卫生间3给排水详图
卫生间4给排水详图
卫生间5给排水详图
客房卫生间详图(一)
客房卫生间详图(二）
……

附件详情

该项目位于四川，是一旅游景点急救中心建筑项目，本项目地下一层，主要为车库及设备用房，地上局部五层，主要为展厅、餐厅及办公用房等，总建筑面积9700平方米，按多层建筑进行消防设计。
设计范围：该项目设有生活给水系统、热水系统、排水系统、雨水排水系统、室外消防系统、室内消火栓系统、自动喷淋灭火系统、水喷雾灭火系统、大空间智能射水装置及气体灭火系统等，并配置灭火器。
，共计36张图纸；

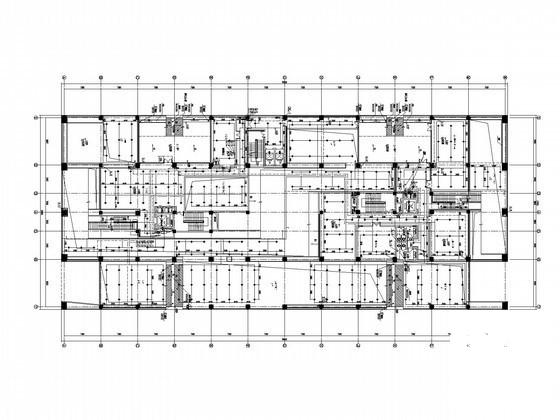

四层消防平面图

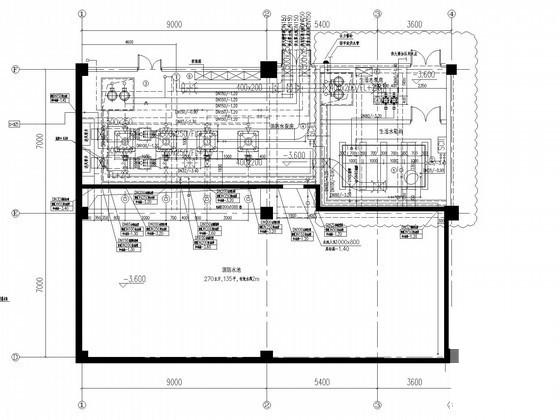

生活泵房平面详图

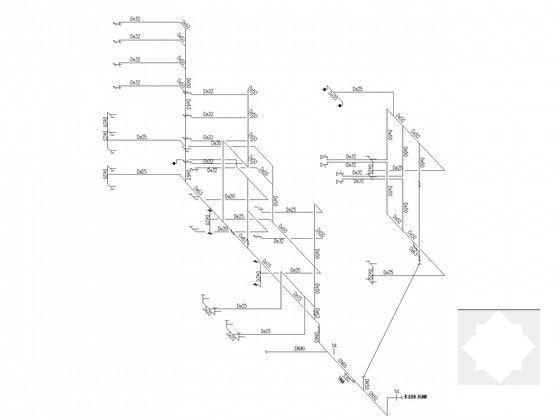

卫生间系统图

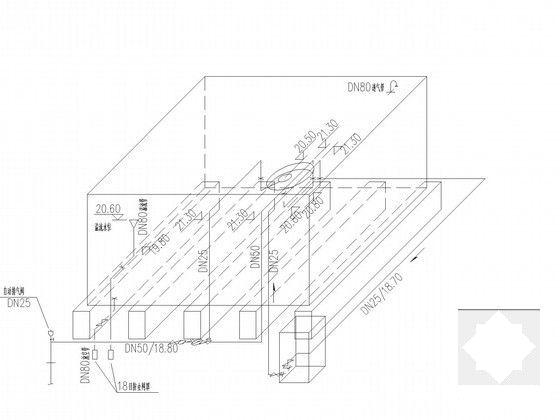

消防水箱间管道系统图

室内消火栓系统原理图

生活泵房平面详图

喷淋及水炮系统原理图

消防水池管道系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
