16层综合楼给排水CAD施工图纸(水喷雾系统)

  • 附件设计说明:有
  • 建筑类别:办公,商业,宾馆,酒店,娱乐,餐饮
  • 建筑高度类型:多层建筑
  • 建筑设计面积:23648.8平方米
  • 建筑地上层数:16层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:47张
  • 设计年代:近代
  • 地下室用途:车库,设备用房,其它
  • 生活供水设计:生活给水系统
  • 排水设计:雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,水喷雾系统,喷淋系统,灭火器配置系统
  • 供水设备:高位水箱
  • 供水方式:市政供水,高位水箱供水
  • 供水分区:三区
  • 排水体制:污废合流,雨污分流
  • 排水技术:压力排水
  • 雨水重现期:10年
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 特殊系统:压力排水
  • 大样节点:水箱,卫生间,设备房布置
  • 热水供应方式:集中热水供应

附件详情

  • 给排水设计施工说明
  • 柴油发电机房水喷雾 平面布置图
  • 地下一层~十六层消火栓、给排水平面图
  • 机房层消火栓、给排水平面图
  • 屋顶消防水箱系统图
  • 屋顶消防水箱详图
  • 消火栓给水系统原理图
  • 地下一层~十六层自动喷洒平面图
  • 自动喷洒系统原理图
  • 压力排水系统图及雨水排水系统图
  • 排水系统图
  • 热水系统图
  • 给水系统图
  • 卫生间及给排水系统图

附件详情

本稿件为十六层综合楼 给排水施工图 ,工程建筑设计结构形式:钢筋砼框架剪力墙结构;抗震设防烈度:7度。地下一层为汽车库、厨房、设备用房、辅助用房;地上一层为酒店、茶吧咖啡厅、宴会厅、设备用房;二层为酒店餐厅、包间;三层为KTV;四层为洗浴;五至八层为住宿;九、十层为办公十一层总统套房;十二层至十四层内部办公;十五层为董事长办公室;十六层为会议室室。
设计范围包含:建筑单体内的给排水及消防给水设计。
,共47张图纸。

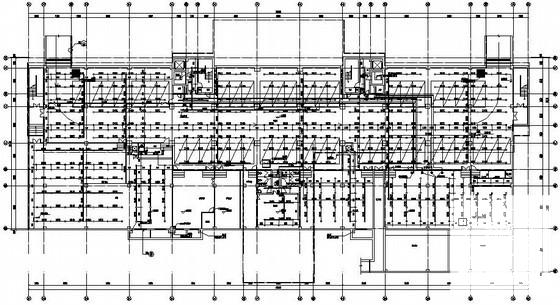

地下一层自动喷洒平面图

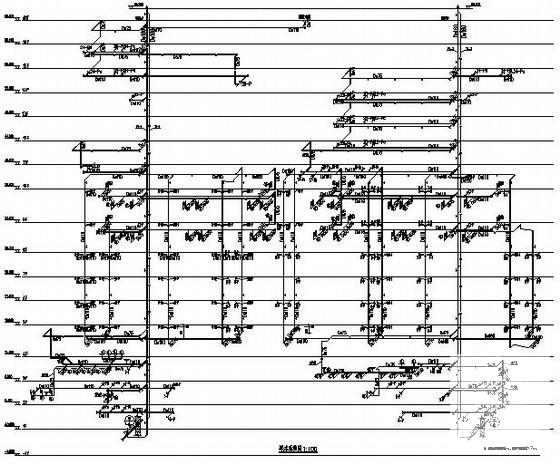

排水系统图

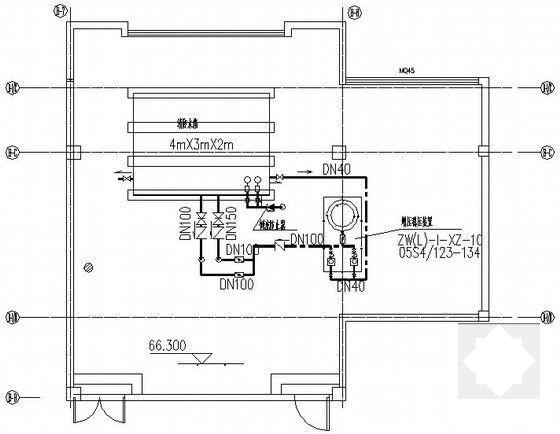

屋顶消防水箱详图

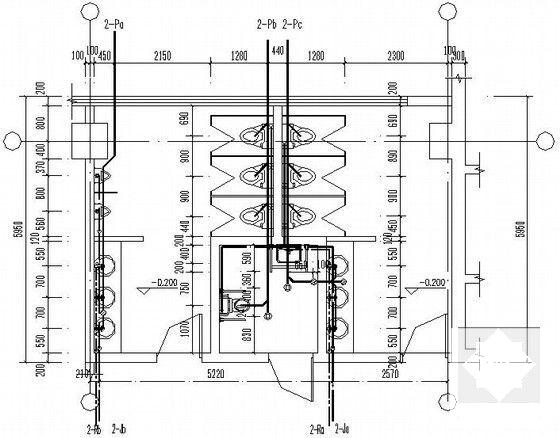

卫生间详图

消火栓给水系统原理图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 16层综合楼给排水CAD施工图纸(水喷雾系统) - 1
    第 1 张图
  • 16层综合楼给排水CAD施工图纸(水喷雾系统) - 2
    第 2 张图
  • 16层综合楼给排水CAD施工图纸(水喷雾系统) - 3
    第 3 张图
  • 16层综合楼给排水CAD施工图纸(水喷雾系统) - 4
    第 4 张图
  • 16层综合楼给排水CAD施工图纸(水喷雾系统) - 5
    第 5 张图
  • 16层综合楼给排水CAD施工图纸(水喷雾系统) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
