国际知名公司大厦建筑给排水全套CAD施工图纸（游泳池水喷雾）

附件详情

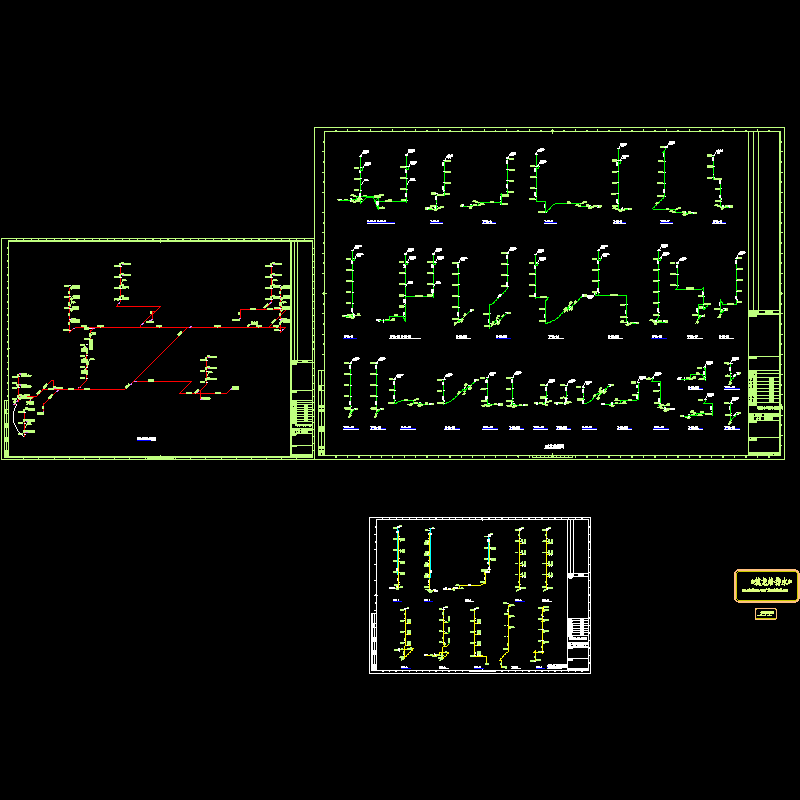

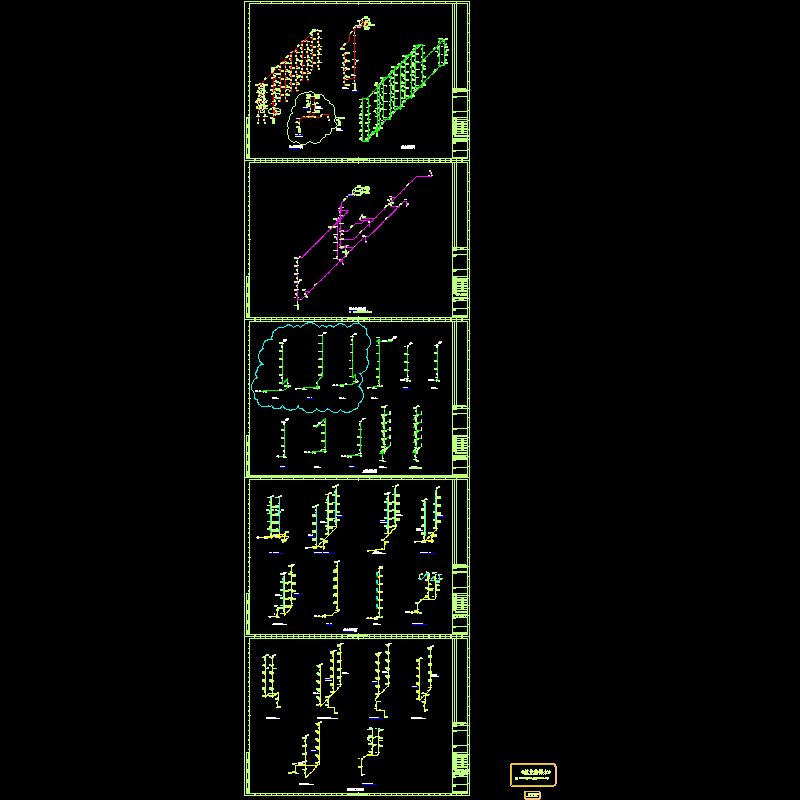

该项目位于上海，运营中心为五层建筑，高21.55m,室内相对标高±0.00，属多层建筑,主要为办公用房.培训中心为六层建筑，高22.15m,室内相对标高-0.30m,属多层建筑.主要为餐厅、客房和宿舍.数据中心为四层建筑，高19.20m,室内相对标高±0.00,属多层建筑，主要为数据机房和部分办公用房.地下室设有厨房 餐厅 游泳池和停车库,战时设有三个六级人防掩蔽单元.本建筑设置独立的给排水系统，喷淋系统和消火栓系统并配置灭火器。给水系统:由市政自来水(0.16MPa)经地下室泵房变频泵从贮水池加压后提供，生活用水最大日流量250t/d，最大日最大时流量50t/h。排水系统:室内污、废合流，室外雨、污分流,生活污水和雨水排入市政雨污合流管。餐厅厨房污水经隔油池处理后排入污水管网，车库冲洗水经隔油沉砂池处理后排入污水管网。排水最大日流量225t/d，最大日最大时流量45t/h。热水系统:培训中心客房和公共淋浴间、地下室厨房及泳池热水均由地下室泵房内的热交换器提供消防用水由市政DN200二路供水，消防泵直接从市政管网抽水。室内消火栓系统、自动喷淋灭火系统的水压及水量由地下室水泵房内消防泵和18吨高位水箱供给。消防为临时高压系统，由主楼消防水泵与18M3屋面消防水箱供水。运营中心一层UPS机房和数据中心机房均采用七氟丙烷(FM200)气体灭火，柴油发电机房采用水喷雾灭火系统，均需经甲方 后由专业消防公司深化设计。游泳池部分图纸仅供甲方招标用,需专业公司二次设计。
编制于2011年，共40余张图。
