国际会所室内游泳池水处理系统设计CAD大样图

附件详情

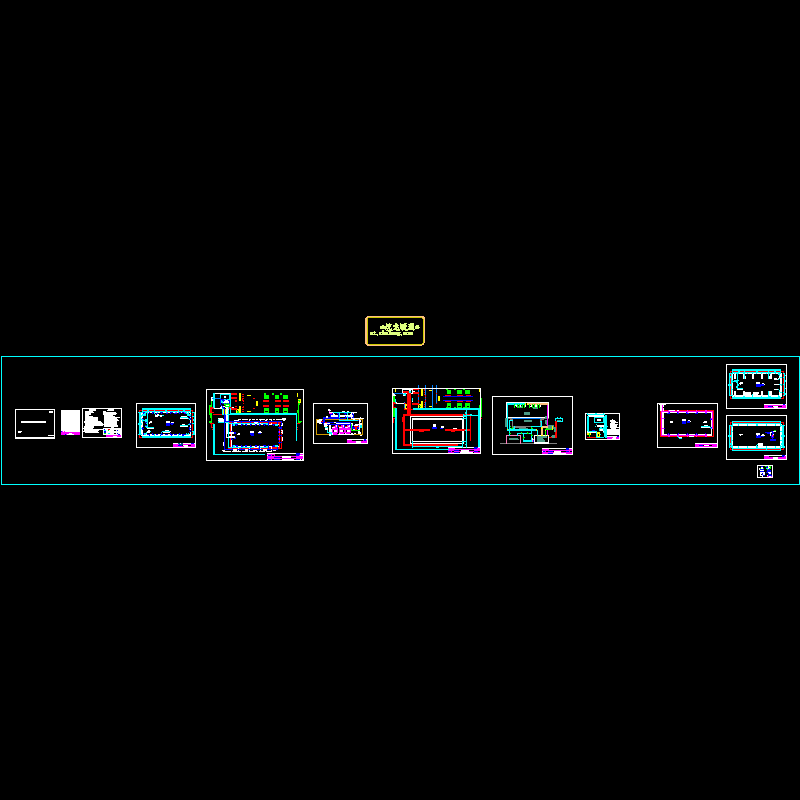

稿件为海南某国际会所室内恒温泳池循环水处理系统方案设计图纸。
游泳池加药：a.混凝剂滤前投加，采用铝盐，设计投加量3~5mg/L，药剂配置浓度为5％～10％；（计量泵定量连续投加）。
b.消毒剂滤后投加，采用次氯酸钠溶液，设计投加量（有效氯浓度）1~3mg/L，药剂配置浓度为5％～10％；（计量泵定量连续投加）。消毒还采用了盐氯发生器同紫外线杀菌器。
c.除藻剂采用硫酸铜，设计投加量不超过1mg/L，根据水体景观池池水透明度和气候条件确定投加时间和间隔时间。
d.PH调整剂滤后投加，采用碳酸氢钠。设计投加量为1～5mg/L，药剂配置浓度为5％～10％。（采用计量泵定期或不定期连续投加）
……

编制于2012年，图纸共12张。
