3层休闲商业会所给排水CAD施工图纸（室内游泳池）

资料简介
赚取积分

附件设计说明：有
建筑类别：商业,娱乐
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：1800平方米
建筑地上层数：3层
建筑地下层数：1层
图纸设计深度：竣工图
参考图纸：22张
设计年代：近代
地下室用途：商业
生活供水设计：生活给水系统
生产供水设计：热水系统,复用水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
供水方式：市政供水
供水分区：无
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：15
特殊系统：游泳池,水景池
大样节点：泵房,集水坑,阀门管件
热水供应方式：集中热水供应

附件详情

资料目录
给排水设计总说明
国标资料目录、图例和主要设备器材表
给排水及消防系统展开图
一层给排水、消防平面图
夹层给排水、消防平面图
二层给排水、消防平面图
三层给排水、消防平面图
四层给排水、消防平面图
屋顶给排水、消防平面图
一层景观、泳池给排水平面图
夹层景观、泳池给排水平面图
二层景观、泳池给排水平面图
室内恒温泳池详图（一）
室内恒温泳池详图（二）
室内恒温泳池详图（三）
室内恒温泳池详图（四）
室外泳池设计说明
室外游泳池设备平面布置图
室外游泳池给排水平面图
儿童泳池设备平面布置图
儿童泳池给排水平面图
室外泳池设备详图
卫生间给排水大样图（一）
卫生间给排水大样图（二）

附件详情

项目概要：该项目位于深圳，是一商业会所给排水项目；总建筑面积为1845.07m2;地上三层，地下一层，建筑高度为18.40m，包括商业、室内外泳池及配套等；
设计范围：该项目设有生活给水系统、生活污废水系统、雨水系统、泳池水处理及加热系统、消火栓给水系统自动喷淋系统及灭火器配置。
，共计22张图纸；

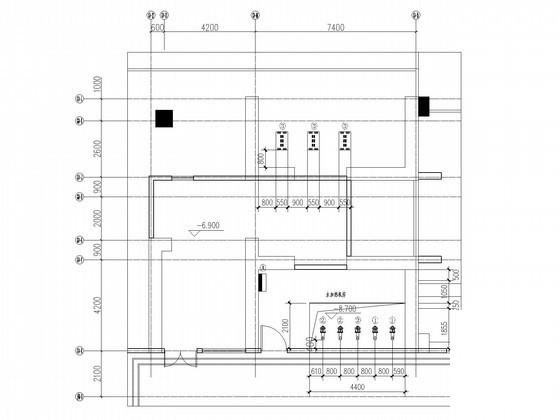

恒温泳池池水加热设备布置平面图

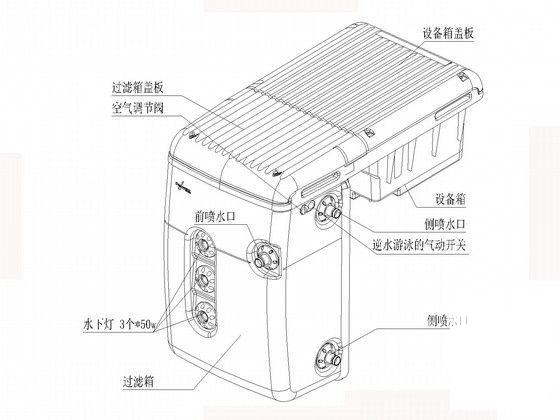

设备立体图

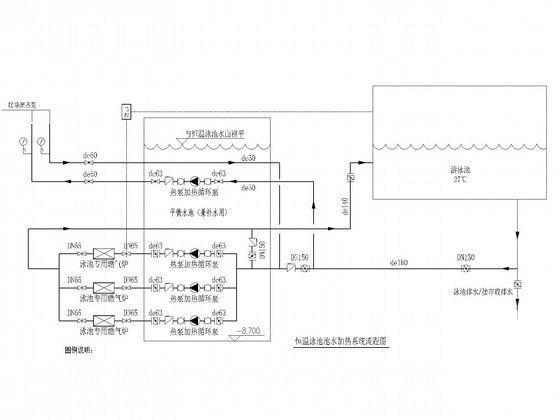

恒温泳池池水加热系统流程图

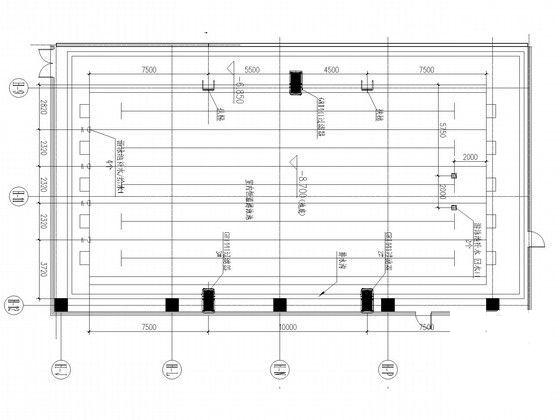

室内恒温游泳池设备平面布置图

污废水系统原理图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
