会所游泳池工程给排水设计CAD施工图纸

附件详情

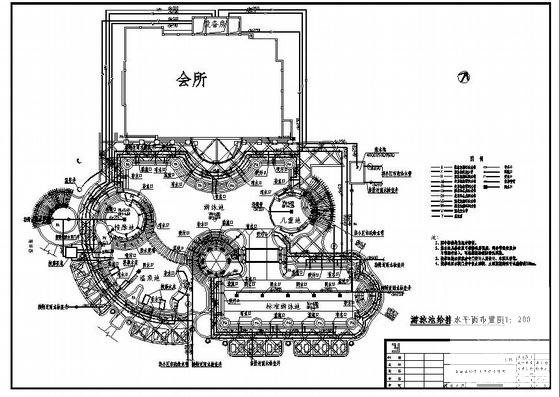

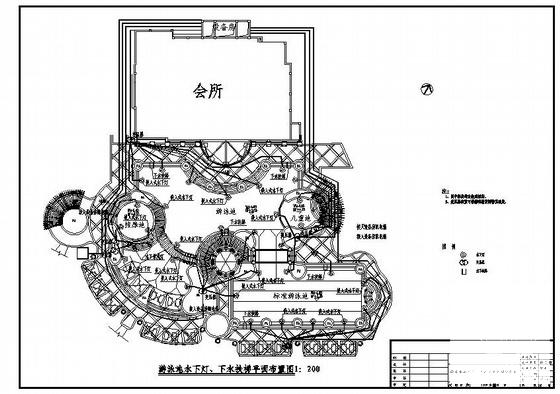

一、该资料为海口市某会所游泳池游泳池工程给排水设计施工图。

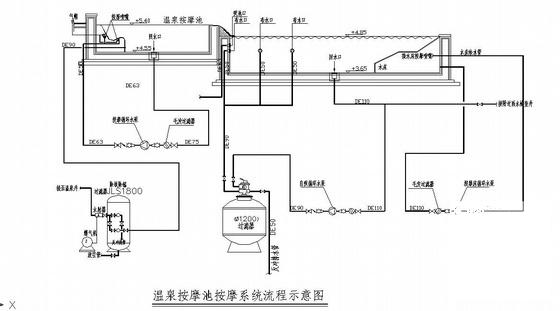

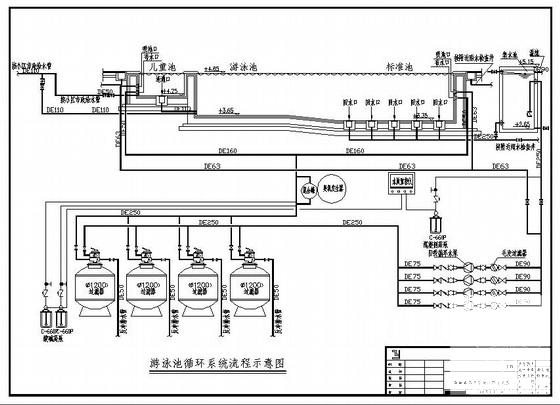

二、项目概要：海口市某会所游泳池设有游泳池、标准游泳池、儿童池以及温泉按摩池各一座。游泳池面积为S=373m ,有效水深为1.2m,有效容积为448立方米；标注游泳池面积为S=272.5m, 有效水深为1.5m,有效容积为409立方米；儿童池面积为S=40m ,有效水深为0.6m,有效容积为24立方米； 温泉按摩池面积为S=41.5m ,有效水深为0.85m,有效容积为35.3立方米。温泉水池面积为S=120m ,有效水深为1.2m,有效容积为144立方米。
