2层会所给排水设计CAD施工图纸
- 附件设计说明：有
- 建筑类别：商业, 娱乐
- 建筑高度类型：多层建筑
- 建筑设计面积：2338.25平方米
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 参考图纸：11张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统, 废水系统
- 消防设计：室内消火栓系统, 喷淋系统
- 供水方式：市政供水
- 排水体制：污废合流
- 雨水重现期：5年
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：20
- 项目所在地：江苏
附件详情
- 设计说明
- 标准图集选用目录
- 室内给水排水工程通用图例及主要设备材料表
- 给排水 消防系统 原理图及集水坑详图

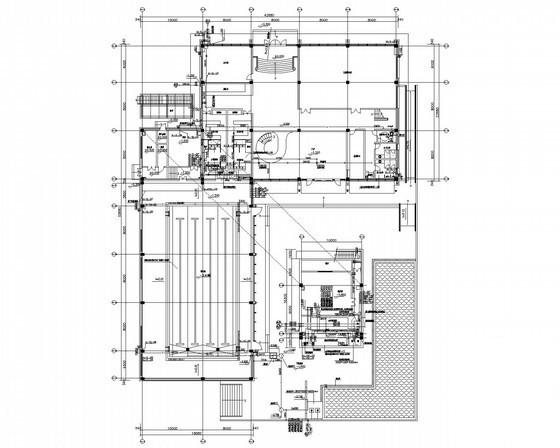

- 地下一层、一层给排水平面图
- 二层给排水平面图
- 屋顶层给排水消防平面图
- 地下一层、一层消防平面图
- 二层消防平面图
- 卫生间给排水详图
- 游泳池及水处理机房给排水详图
附件详情
资料介绍：该项目该项目为一期中的一个子项，为一栋二层会所，一层设有儿童娱乐室、游泳池等功能，二层设有活动室。总建筑面积为2338.25平方米，， 建筑高度为11.95m。
设计内容: 室内给水系统、生活热水系统、生活排水系统、雨水系统、室外消防栓系统、自喷系统设计等。
，图纸共11张。

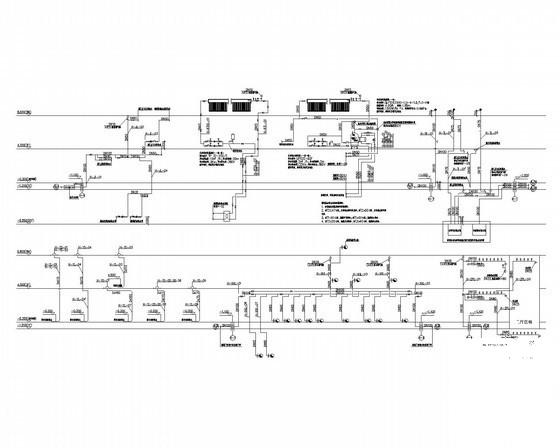

给排水消防系统原理图

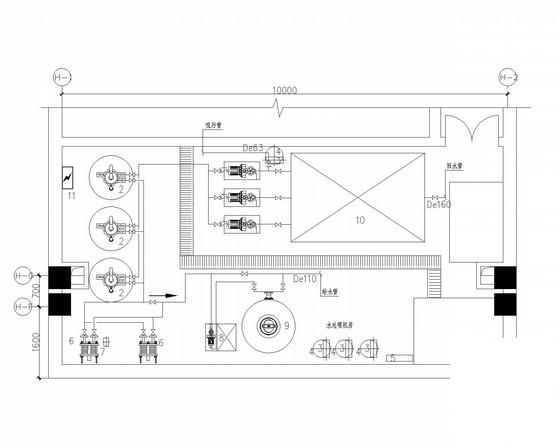

机房平面图

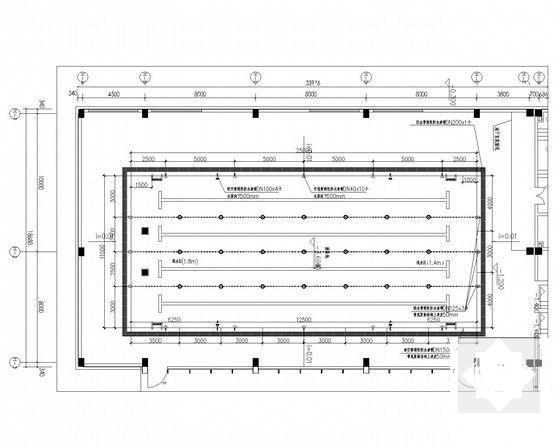

泳池平面及预留图

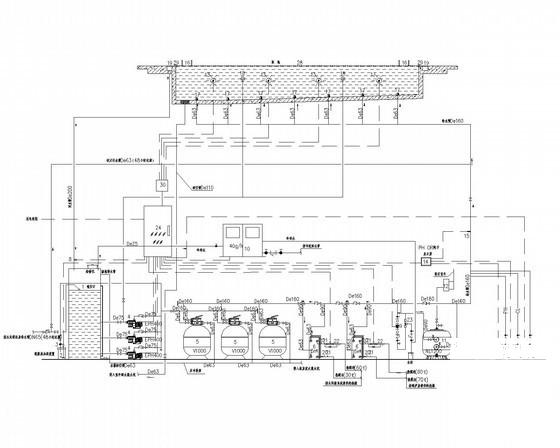

泳池工艺流程图（逆流式）
