室内游泳池恒温恒湿给排水CAD施工图纸

资料简介
赚取积分

附件设计说明：有

附件详情

游泳池水处理系统设计说明
恒温恒湿设计说明

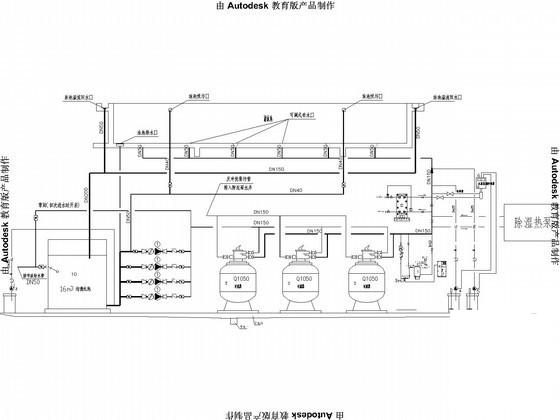

泳池水处理工艺流程图
泳池附件平面布置图
泳池附件平面定位图
泳池管线平面布置图
泳池水处理机房平面布置图
泳池水处理机房土建水电要求图
节点大样图
风管平面布置图
除湿热泵机房平面布置图
三集一体热泵工作原理示意图
泳池周边地暖平面布置图

附件详情

该项目位于浙江，室内恒温池水处理系统，要求能满足健身、休闲、娱乐的使用要求，经处理后游泳池水质达到国家人工游泳池水质卫生标准。设计内容由游泳池的供回水管道系统，循环水泵，水净化过滤，消毒、PH值调整，照明系统、室内池恒温系统等部分组成。泳池室内空间面积为450m，平均层高为3.9m；游泳池面积为200m，水深为1.5m。
，共11张图。

除湿热泵机房平面布置图

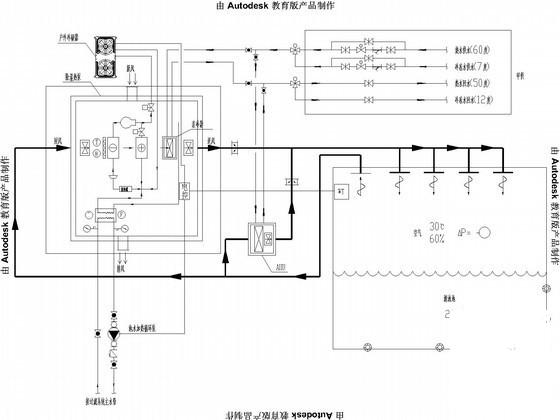

三集一体热泵工作原理示意图

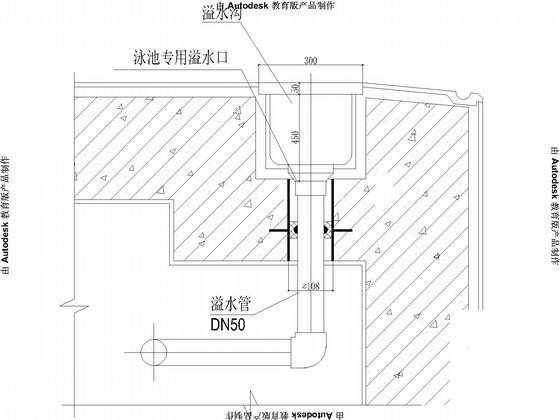

溢水沟大样图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
