小高层给排水水CAD施工方案图纸(室内消火栓系统)

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑面积:33640.77平方米
  • 地上层数:11层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 图纸年代:近代
  • 地下室用途:车库
  • 生活供水设计:直饮水系统
  • 消防设计:室内消火栓系统
  • 供水方式:市政供水,分区供水
  • 供水分区:两区
  • 排水体制:污废合流
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):10

附件详情

部分设计说明:
一、3地上总建筑面积33640.77m ;4#楼地上总建筑面积3642.35m .建筑高度34.65m。地下一层与车库相连,详见地下车库设施平面图;地上11层,每层层高均为3.0m,做住宅;局部十二层为机房层,层高3.0m(局部3.4m、4.2m)。
二. 设计范围:给水、消防、排水、空调、通风等设计。
三、给水设计
(一)生活冷水设计:
1. 水源:由东侧、南侧市政管网各引一路DN150给水管,在居住区内形成生活、消防合用环状管网,管网压力为0.30Mpa。
2. 生活冷水供水方式及分区: 小区供水竖向共分两个区,低区、高区。低区:地下车库及地上一~六层住宅用水,市政给水管网直供;高区:七层以上住宅用水,由管网叠压供水设备供给。
(二)生活热水设计: 生活热水供水方式: 换热机组提供的热水直接供至用户。采用上行下给同程式系统。
(三)生活管道直饮水设计:
1. 水源:由地下室生活直饮水机组供给。
四. 排水设计:
2. 本建筑采用污废水合流制。排水经室外化粪池处理后,排入市政污水管网。
五. 消防设计:1. 水量:本建筑按二类居住建筑进行消防设计,其室内消火栓用水量为10L/s,火灾延续时间按2小时计算。室外消防用水量15L/s。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

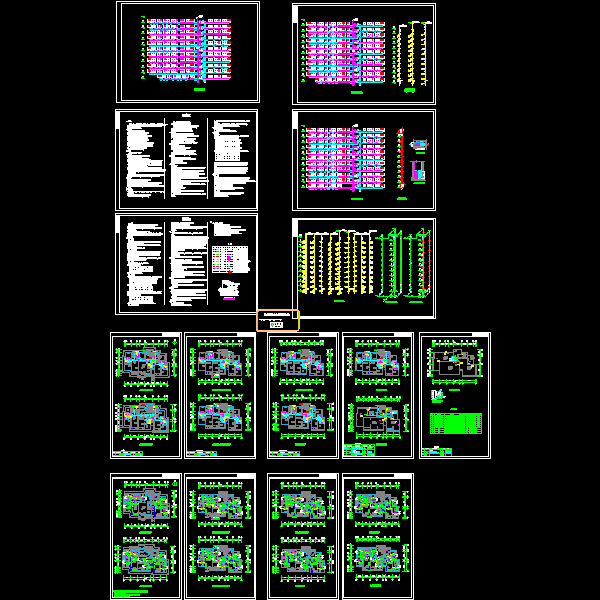

  • 小高层给排水水CAD施工方案图纸(室内消火栓系统) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
