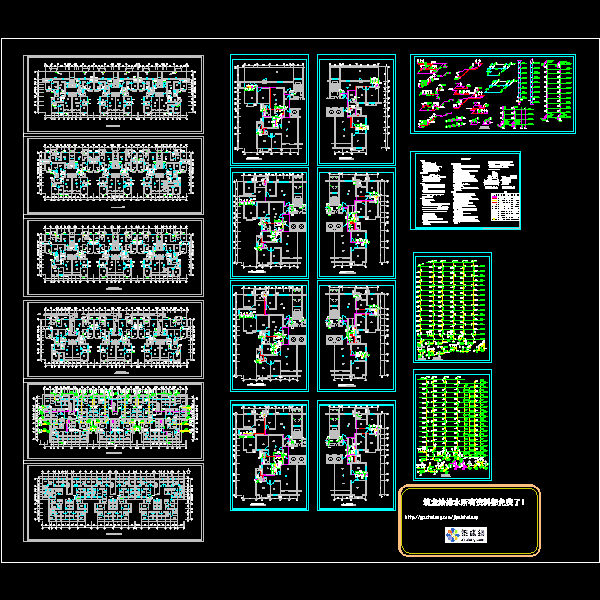

2#高层住宅楼给排水设计CAD施工方案图纸(室内消火栓系统)

附件详情

2#住宅楼，地上十六层，地下二层。建筑高度47.90m，建筑面积25361.34m2。该项目设计内容包括：给水系统，排水系统， 设计。
给水设计：给水为两个分区，低区为1~4层，由市政直供。高区为5~18层，由小区泵站供水。5~7层分户给水管上加设减压阀。
排水设计：污水经化粪池处理后排入市政下水道。通气管采用伸顶通气管。
灭火器设置及消火栓系统：建筑灭火器按轻危险级A类配置建筑灭火器最大保护面积20m2/A，最大保护距离25m。采用4kg磷酸铵盐干粉灭火器，共112具。每组灭火器均置于灭火器箱内（除图中所标外，电梯机房内放置两具）。该项目消防用水接自小区加压水泵房。火灾初期十分钟消防供水由1#楼高位消防水箱通过外网供水。
