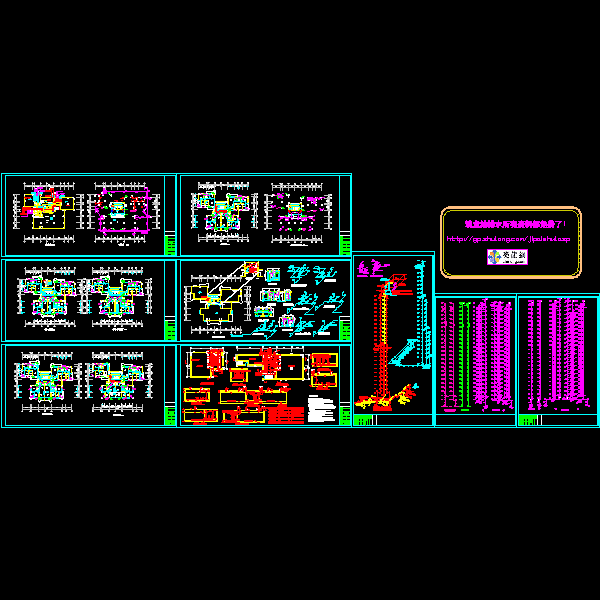

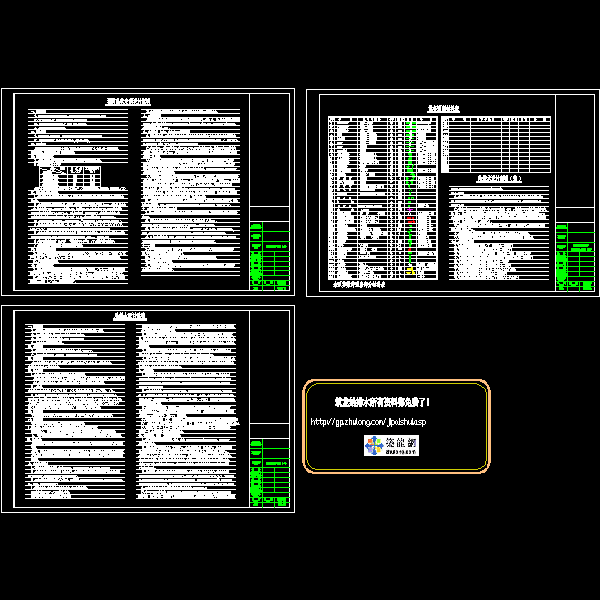

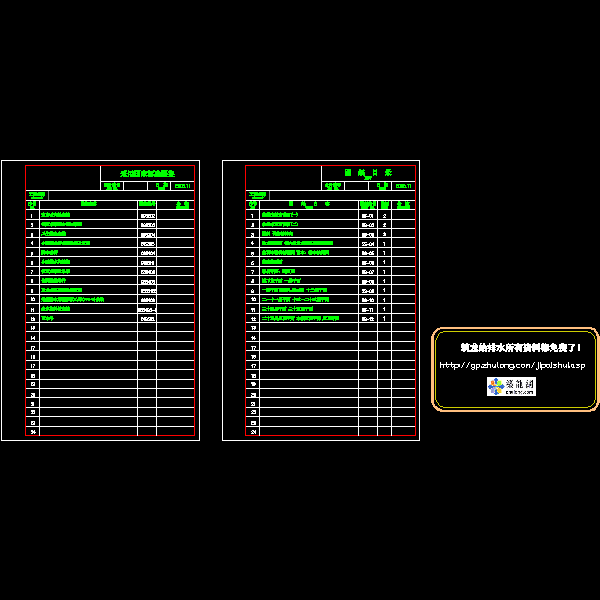

25层住宅楼给排水CAD施工方案图纸(室内消火栓系统)

附件详情

设计范围：1、该资料范围在地块红线以内的室内外给水、污水、雨水设计。
2、该项目的 、人防工程、室外给排水总平面另见专项说明。
附件详情：该项目为某居住小区B4号楼，高25层，建筑高度为74.4米。属一类高层建筑。
给水系统：水源：该项目给水水源由海棠北路城市给水管网供给。小区的高区供水由B4号楼地下泵房加压后供给。
给水方式：8层以下市政管网直供，9－16层为中区，16层以上为高区，分别设置变频增压生活水泵。
排水系统：排水分为污水和雨水两部分，采用雨污分流的排放体制。1、室内污水经主立管排至室外检查井，经化粪池处理后排入小区污水管网。在本楼的适当位置设置化粪池，进行预处理后的污水由小区污水管道进入城市污水管道；2、屋面雨水为外排系统，由落水管排至地面后，接入雨水检查井，再由小区雨水管网进入城市雨水管道。地下室、消防电梯井底等部位设排水管收集至地下室集水井，集水井设潜水排污泵提升后排至室外雨水管，泵启闭均设有自动控制装置。住宅空调冷凝水排入专用冷凝水管收集，排至建筑周围雨水沟。
