小高层住宅楼给排水CAD施工方案图纸(室外消火栓系统)
- 设计说明：有
- 建筑类别：住宅
- 建筑高度：高层建筑
- 地上层数：12层
- 图纸设计深度：施工图
- 参考图纸：11张
- 图纸年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室内消火栓系统
- 供水方式：市政供水
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：10
- 大样节点：卫生间
附件详情
该资料范围：室内给排水及水
。
本建筑地上11层(局部12层),建筑高度33米.以市政自来水作为水源,经室外给水管网叠压供水设备加压.设计用水量为22m3/日.
热水采用住宅用电热水器加热.
生活给水管:冷水管和热水管均采用建筑给水用PP-R管(公称压力不低于1.0MPa),热熔连接.
排水管:采用芯层发泡PVC管,粘接(96S406).采用其相应的配件接口.排水立管设消音装置.
室外消火栓系统用水量为15L/S,室内消火栓系统用水量为10.4L/S,火灾延续时间为2小时.消防供水系统:采用临时高压制,火灾时分别由泵房内消防泵或消防车加压供水.
灭火器配置:在各消火栓箱下或旁边设置3具4kg手提式磷酸铵盐干粉灭火器.
某小高层住宅楼给排水施工图
某小高层住宅楼给排水施工图
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

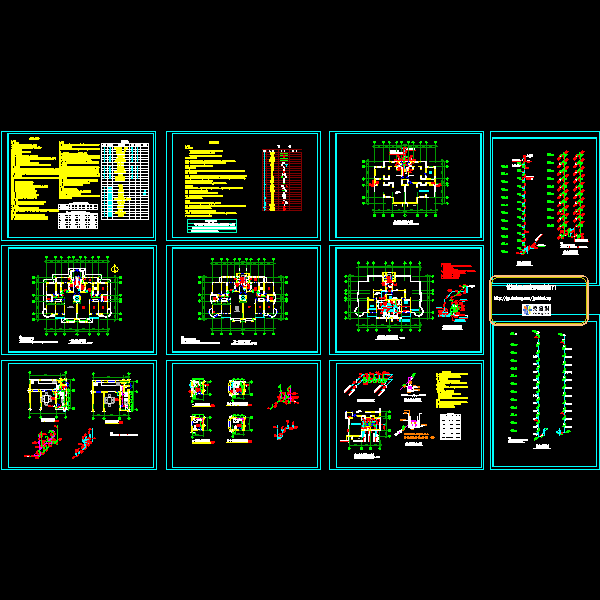

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-11-30
- 评论次数：0
- 浏览次数：0
- 文件大小：0.39 MB
- 收藏次数：0
-
文件名称：
附件-995788977698598989.rar
