华创18层住宅楼给排水设计CAD施工方案图纸(室外消火栓系统)
-
建筑类别：住宅
-
建筑高度：高层建筑
-
建筑面积：8273.56平方米
-
地上层数：18层
-
地下层数：2层
-
图纸设计深度：施工图
-
图纸年代：近代
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
-
供水方式：市政供水,分区供水
-
供水分区：三区
-
排水体制：污废合流,雨污分流
-
消火栓用水量室外(L/S)：15
-
消火栓用水量室内(L/S)：20
-
热水供应方式：开式热水供应
本图纸为 华创十八层住宅楼给排水设计施工图。
附件详情
该项目为华创培训1号住宅楼,该项目位于某市内。该建筑地上十八层,地下一至二层为小隔间储藏室,储藏物品火灾危险性类别为戊类。地上一至十八层均为住宅。建筑面积8273.56平方米,建筑高度51.75m,建筑耐火等级地上一级,地下室一级,建筑类别为二类住宅楼。
设计范围
该项目给排水设计内容包括室内生活给水系统、热水系统、排水系统、雨水和空调冷凝水系统、消火栓系统及建筑灭火器配置。
图片展示：
首层排水及消防平面图
屋顶给排水平面图
消火栓系统图
中一区管井给水支管详图

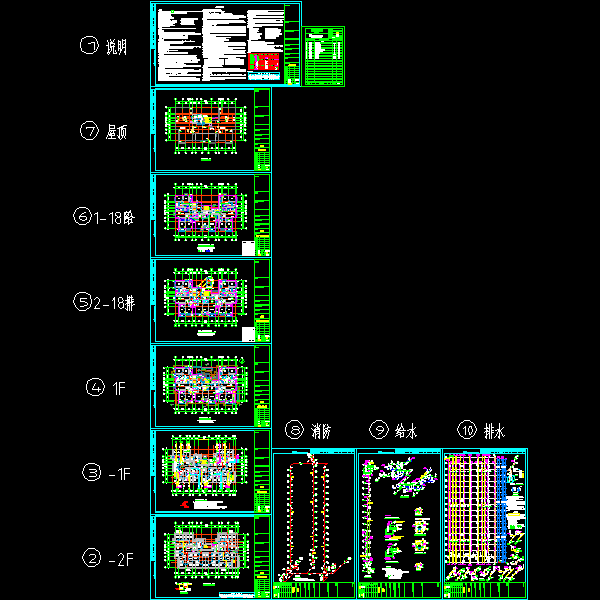

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
