28层高层住宅给排水CAD施工图纸（排版工整）(室外消火栓系统)

该附件为28层高层住宅给排水全套施工图。

二.水源

该项目采用市政给水为水源.从场地北.东侧创业路.南园路市政给水管上各引一条DN150给水管,市政水压不低于0.3MPa.与场地室外DN150消防给水环管连接,直接供室外消火栓.裙房一至三层.转换层.地下室及地下水池进水.

四.给水系统分区:

低区:地下室及一.二.三层及转换层由市政管道供水,

中区:四层至十五层由低区变频泵供水,

高区:十六层至二十八由高区变频水泵直接供水.

中.高区底下四层安装支管减压阀

五.水泵房.水池

地下室生活水池中生活贮水量90m.

生活用水采用广一水泵厂生产的变频调速恒压给水设备供水.

高区变频调速恒压给水设备供水:

主泵 65DL30-15*8 N=18.5KW 工作泵台数三台

副泵 25GDL4-11*11 N=4KW 工作泵台数一台

中区变频调速恒压给水设备供水:

主泵 65DL30-15*6 N=15KW 工作泵台数三台

副泵 25GDL4-11*8 N=3KW 工作泵台数一台

图片展示：

消火栓系统图

厨卫大样图

屋顶水箱给水系统图

五至二十八层平面图

地下室喷淋系统平面图

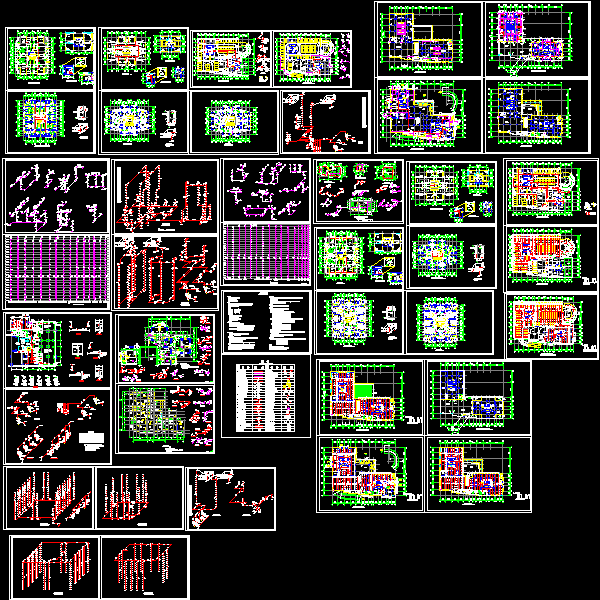

总图展示
