2层农贸批发市场给排水CAD施工图纸(室外消火栓系统)
- 设计说明：有
- 建筑类别：其他
- 建筑高度：多层建筑
- 建筑结构形式：其他结构
- 建筑面积：26729平方米
- 地上层数：2层
- 图纸设计深度：施工图
- 参考图纸：9张
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：雨污分流
- 排水技术：重力排水
- 雨水重现期：50年
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：30
- 项目地址：浙江
附件详情
- 附件详情
- 给排水施工说明
- 一层给排水图（A区）
- 一层平面给排水图（B区）
- 二层给排水布置图
- 卫生间详图、系统图
- 喷淋系统图
附件详情
附件详情： 该项目位于浙江，是单层开敞式菜市场，建筑总占地面积为2578.9平米，总建筑面积为26729.8平米，建筑层数为一层，局部两层，建筑高度12.56米；建筑等级二级；建筑使用年限：25年；耐火等级：二级；屋面防水等级：II级；结构类型：管桁架结构及局部框架结构。
共计9张图纸
二层给排水平面图
屋面排水
喷淋消防平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

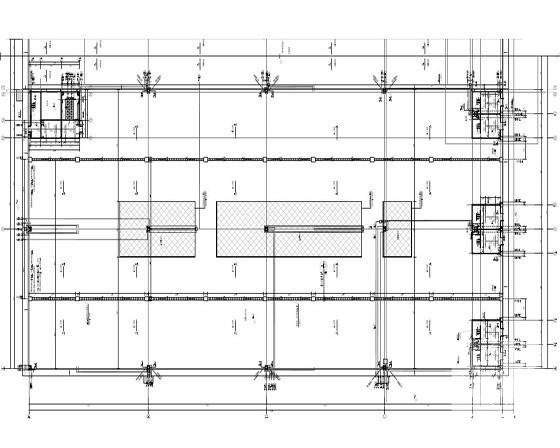

第 1 张图 -

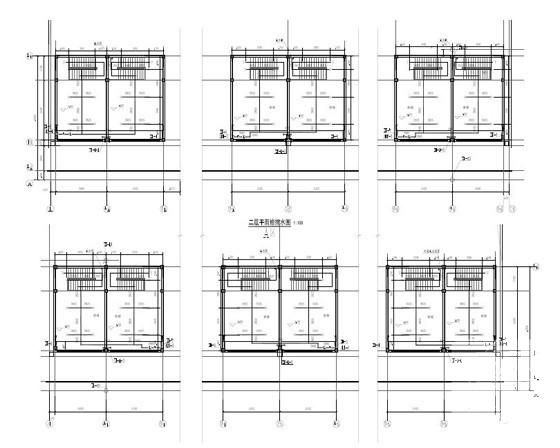

第 2 张图 -

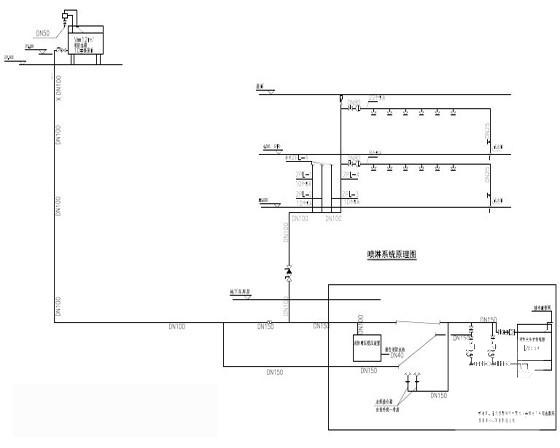

第 3 张图 -

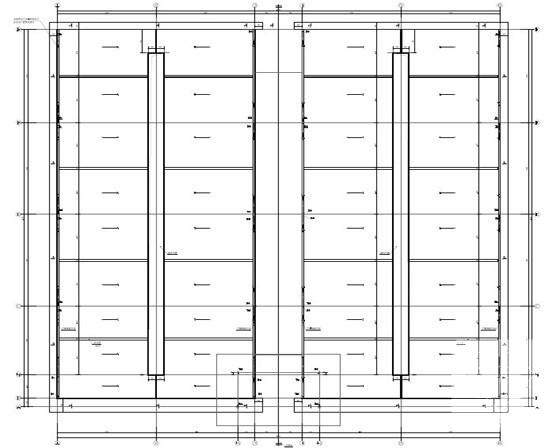

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-03-13
- 评论次数：0
- 浏览次数：0
- 文件大小：2.75 MB
- 收藏次数：0
-
文件名称：
附件-995860568559698769875.rar
