小型变电所变压器水喷雾消防CAD图纸

资料简介
赚取积分

附件详情

本图为一小型变电所变压器消防，共3台变压器。本期上2台，规模为 3x180MVA，共有七张图，后两张为材料表。

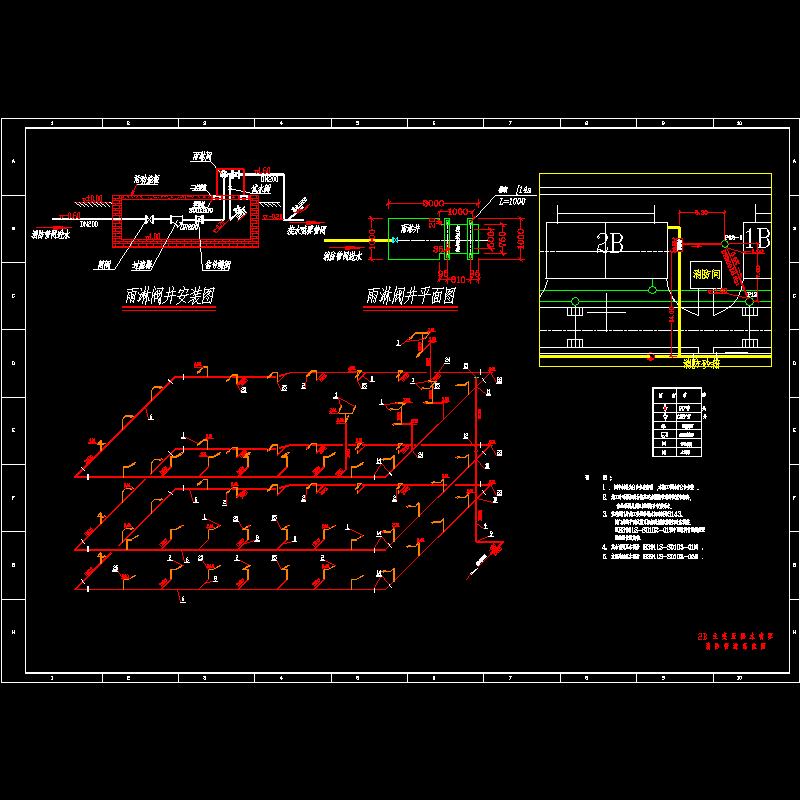

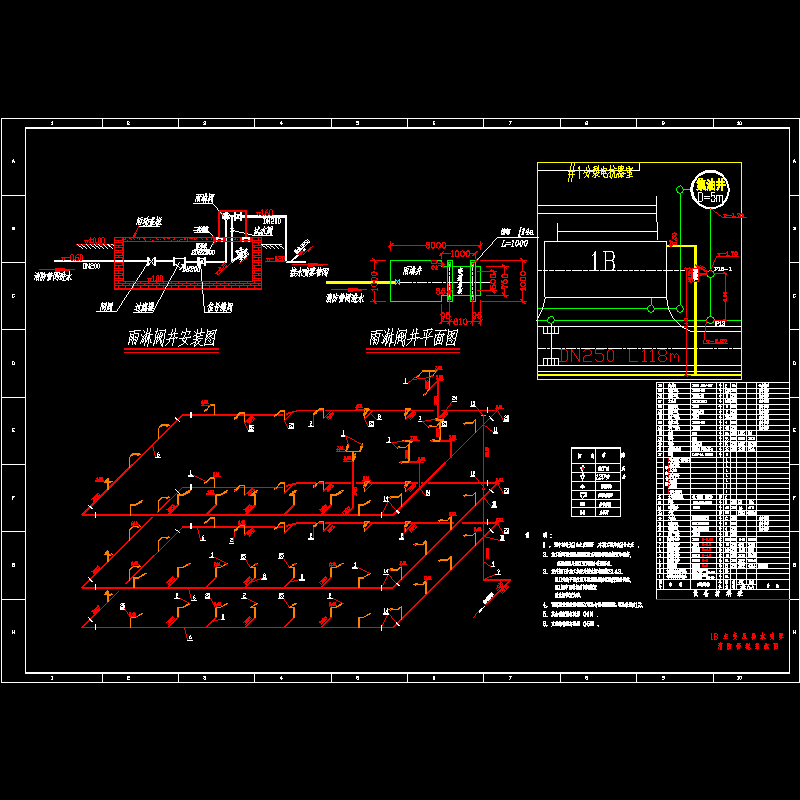

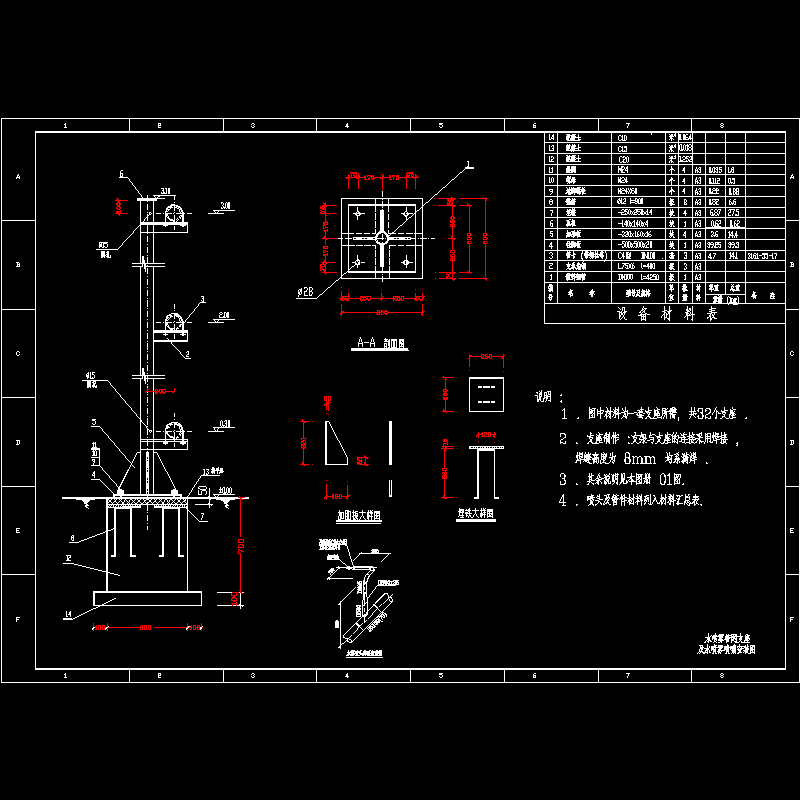

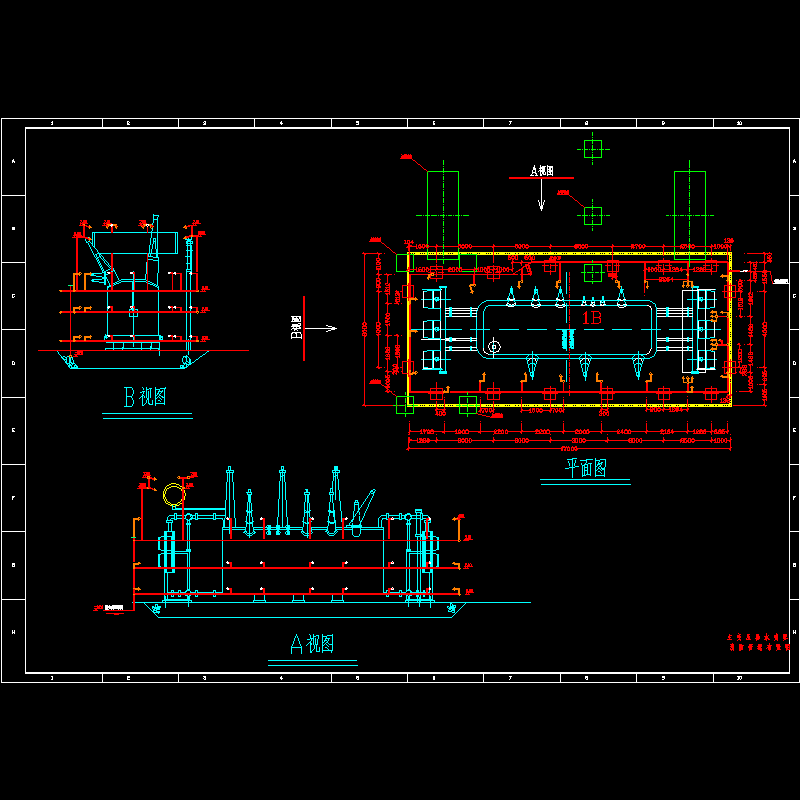

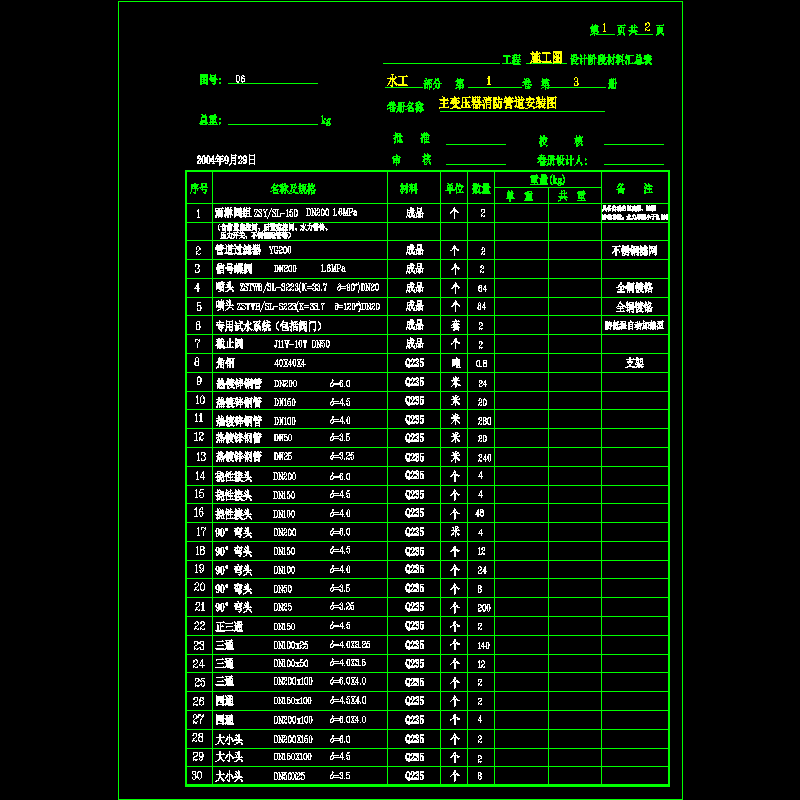

图纸内容包括：1.所区室外水喷雾管道施工总说明 2.主变压器水喷雾消防管道布置图 3.1B主变压器水喷雾消防管道系统图 4.2B主变压器水喷雾消防管道系统图 5.水喷雾管网支座及水喷雾喷嘴安装图 6.材料表

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源

02.dwg
03.dwg
04.dwg
05.dwg
06.dwg
07.dwg
00.dwg
01.dwg

以上是部分截图，请下载附件后查看完整高清内容
