14层监测中心给排水消防CAD施工图纸(高压细水雾系统冷凝水系统)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:25334平方米
  • 建筑地上层数:14层
  • 图纸设计深度:施工图
  • 参考图纸:34张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 排水体制:雨污分流
  • 消火栓用水量室外(L/S):40
  • 消火栓用水量室内(L/S):40
  • 特殊系统:雨水回收
  • 大样节点:泵房
  • 项目所在地:江苏

附件详情

  • 给排水设计说明
  • 给排水及消火栓平面图
  • 自喷平面图
  • 泵房大样图
  • 高压细水雾灭火系统大样图
  • 雨水废水系统展开图
  • 污水系统展开图

附件详情

该项目为一类高层建筑,建筑性质为综合楼,总建筑面积25334平方米,地上十三层,地下室二层,建筑高度73.2米。设计范围包括室内给水、排水及空调冷凝水排水,消防给水。建筑红线内室外给排水及消防给水。
,共34张。

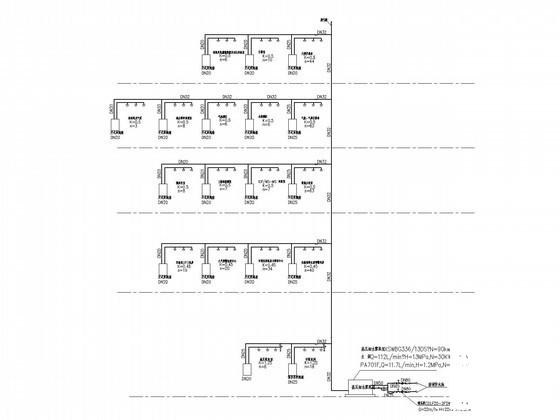

高压细水雾原理图

机房平面图

水池平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 14层监测中心给排水消防CAD施工图纸(高压细水雾系统冷凝水系统) - 1
    第 1 张图

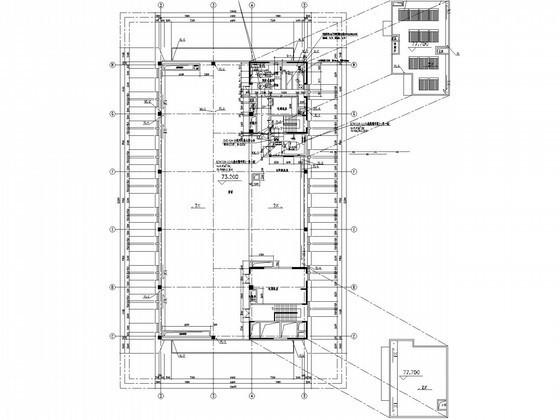

  • 14层监测中心给排水消防CAD施工图纸(高压细水雾系统冷凝水系统) - 2
    第 2 张图

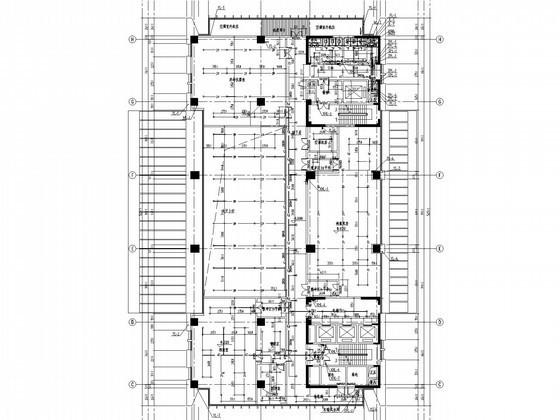

  • 14层监测中心给排水消防CAD施工图纸(高压细水雾系统冷凝水系统) - 3
    第 3 张图
  • 14层监测中心给排水消防CAD施工图纸(高压细水雾系统冷凝水系统) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
