10万平汽车客运站电气CAD施工图纸（甲级设计院）

资料简介
赚取积分

建筑类别：交通建筑
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：106666平方米
图纸设计深度：施工图
参考图纸：100张
设计年代：近代
地下室用途：人防
节点大样：人防
防雷等级：第三类
接地方式：TN-S
项目所在地：广东
强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
弱电设计：火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,呼应信号及信息显示,其它

附件详情

资料目录
电气设计说明
建筑防雷说明
电气专业通用图例表
火灾报警及联动控制系统说明

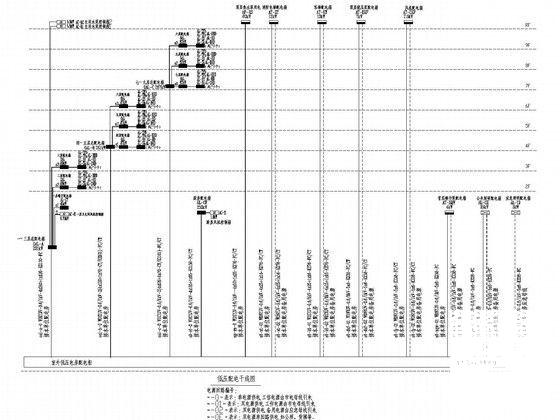

低压配电干线图
配电系统图-1
配电系统图-2
配电系统图-3
配电系统图-4
网络系统图
电话系统图
电视系统图
残卫呼叫系统图
保安闭路监视系统图
火灾自动报警系统图
大空间报警系统图
电气火灾监控系统
首层电气平面图

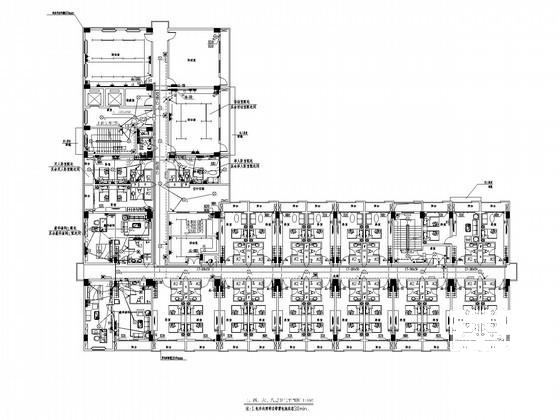

二、四、六、八层电气平面图
三、五、七、九层电气平面图
屋面层电气平面图
首层弱电平面图
二、四、六、八层弱电平面图
三、五、七、九层弱电平面图
首层火灾自动报警平面图
二、四、六、八层火灾自动报警平面图
三、五、七、九层火灾自动报警平面图
屋面层火灾自动报警平面图
基础防雷接地平面图
屋面防雷平面图
首层配电平面图
首层照明平面图
首层应急照明平面图
夹层电气平面图
首层空调配电平面图
夹层空调配电平面图
二层电气平面图
15.6米电气平面图
屋顶电气平面图
首层火灾自动报警平面图
夹层火灾自动报警平面图
二层火灾自动报警平面图
首层弱电平面图
夹层弱电平面图
基础防雷接地平面图
二层防雷平面图
屋面防雷平面图
15.6米防雷平面图
……

附件详情

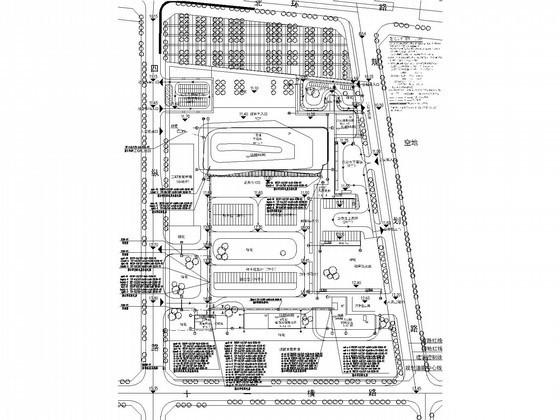

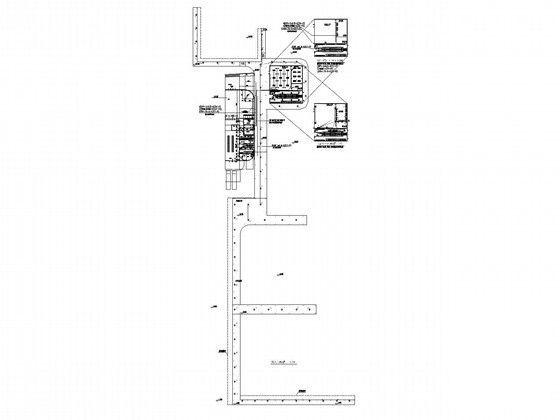

该项目位于广东省，汽车客运站总占地面积约106666平方米，拟建总建筑面积约31000平方米。其中包括可乘公寓，风雨走廊，公交服务用房，设备房，主站房，设计维修及检理用房，钟楼电气施工图。
钟楼：本建筑属两层建筑，建筑总高度16.500米，建筑占地面积18平方米；电源由主站房供给。设计范围包括：照明配电系统，建筑物防雷及接地系统，可视对讲系统。
设计维修及检理用房：本建筑属多层建筑，建筑总高度13.800米，建筑占地面积1560平方米；电源由本单位变电所供给。设计范围包括：照明配电系统，建筑物防雷及接地，电视，电话，网络系统。
主站房：本建筑属多层建筑，建筑总高度16.20米，建筑设计面积：13483.714平方米；电源由本单位变电所供给。设计范围包括：照明配电系统，建筑物防雷及接地，保安闭路监视系统图，火灾自动报警系统图，电视，电话，网络系统，漏电火灾监控系统图。
设备房：本建筑属单层建筑，建筑总高度6.000米，建筑面积约679平方米；低压电源由本建筑变电所供给。设计范围包括：高低压配电系统，照明配电系统，建筑物防雷及接地系统，电气消防系统。
风雨走廊，公交服务用房：本建筑属单层建筑，建筑总高度6.000米，建筑占地面积约3551平方米；电源由主站房供给。设计范围包括：照明配电系统，建筑物防雷及接地，电视，电话，网络系统。
可乘公寓：本建筑属一类高层建筑，建筑总高度31.95米，建筑总面积10050.265平方米；电源由本单位变电所供给。设计范围包括：照明配电系统，建筑物防雷及接地，残卫呼叫系统，火灾自动报警系统，电视，电话，网络系统。
，图纸共100张。

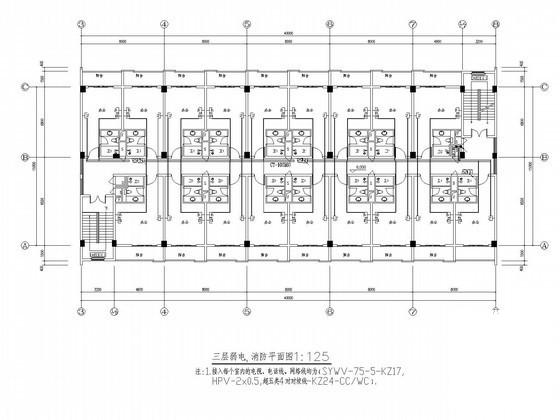

三层弱电
