精装4层别墅电气CAD施工图纸（甲级设计院）

一、概述
1、该住宅为别墅，其中地下1层，地上3层，建筑高度是10.85米。
2、总建筑面积916.7m2

二、设计内容及范围
设计内容：
1、220/380V低压配电设计；2、照明配电系统；
3、防雷及接地系统；4、有线电视系统；
5、电话网络系统；6、保安对讲系统；
7、火灾自动报警系统；
设计范围：
1、进入本建筑物内的低压电源（220/380V）电力电缆其型号、规格均由供电局确定，该资料仅预留电缆进线保护管及低压配电柜土建条件，电源分界点为配电柜开关下口。电缆进出建筑物时，所穿保护管应超出建筑物散水坡200mm，且应对管口实施阻水堵塞。
2、弱电设计仅预留穿线管（包括引入穿线管），具体深化设计由产品厂家与业主商定，设计单位给以配合。

三、供电电源及配电系统
1、该项目用电负荷为三级。
2、电源为380/220V。
3、配电方式
（1）照明低压电源引入照明表箱AW，然后引入户内总箱，进线电缆由外线设计负责，嵌墙暗装。电气管线由电工预留穿墙套管及穿墙洞，树干式结合放射式配电。
（2）低压配电采用TN-C-S系统。
（3）为提高供电可靠性，照明电源电缆选用相线与零线同截面的电缆。
4、计量方式
各户单独设计量表，表箱设于门厅前，嵌墙暗装，带锁。
四、配电及线路敷设
1、所有的三相负荷配电用干线电缆选用YJV全塑电缆，在墙内穿管暗敷设。
2、室内线路采用BV-450/750铜芯塑料线穿中型PC塑料阻燃管暗敷在现浇楼板及墙体内。布线用塑料管采用难燃型材
料，其氧指数应在27以上，烟气密度小于75。
3、其余各种导线、电缆及穿线管管径详见电气平面图及系统图，作法详见98D301-2-9~11。

五、图纸展示

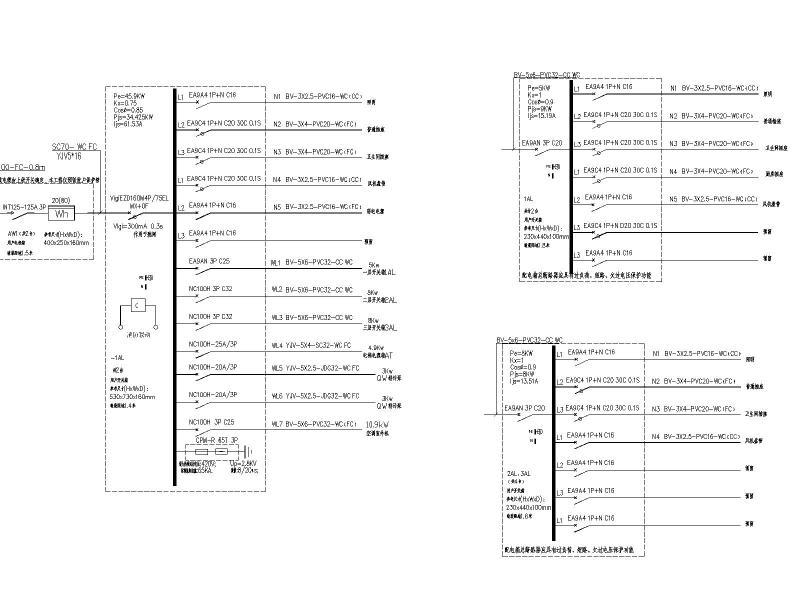

配电系统图

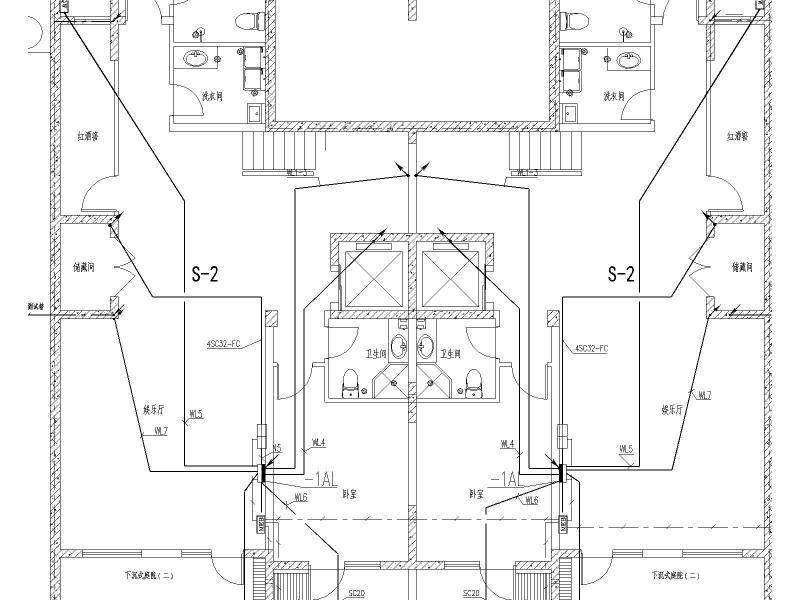

地下室电力干线，系统接地平面图

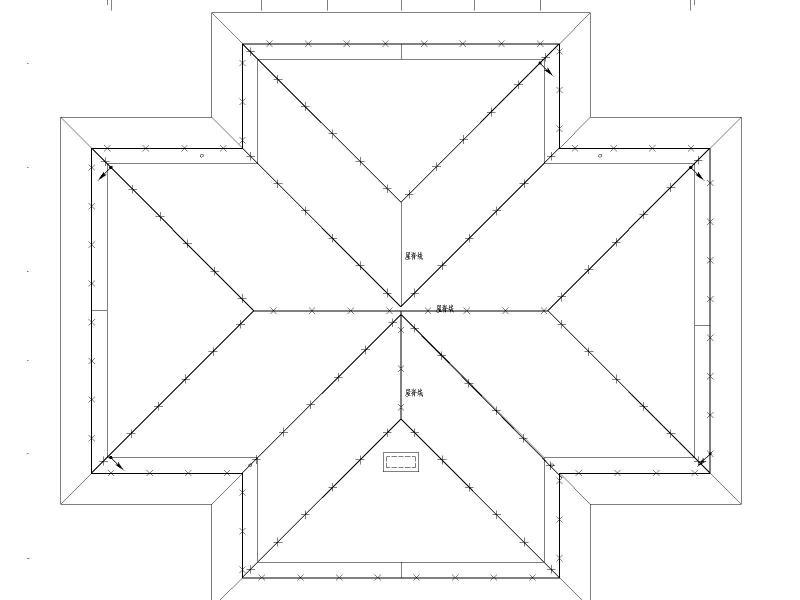

屋顶防雷平面图

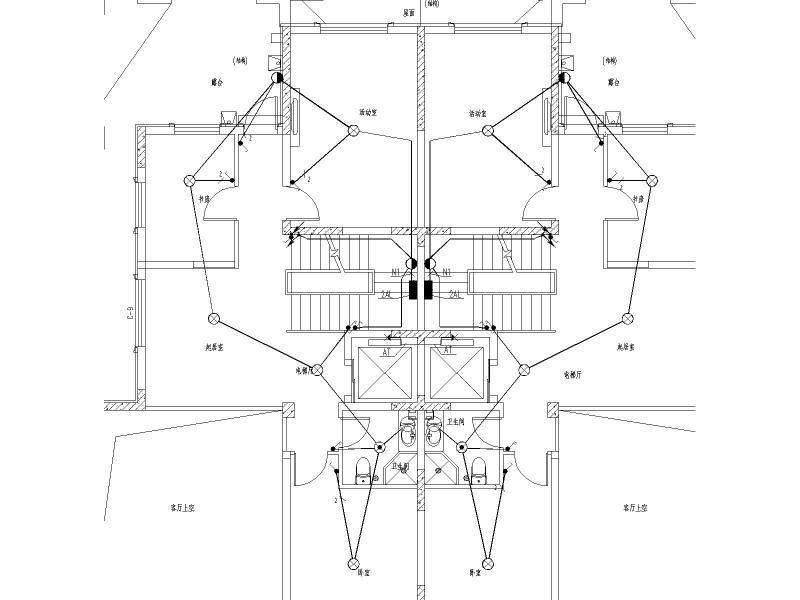

二层照明平面图

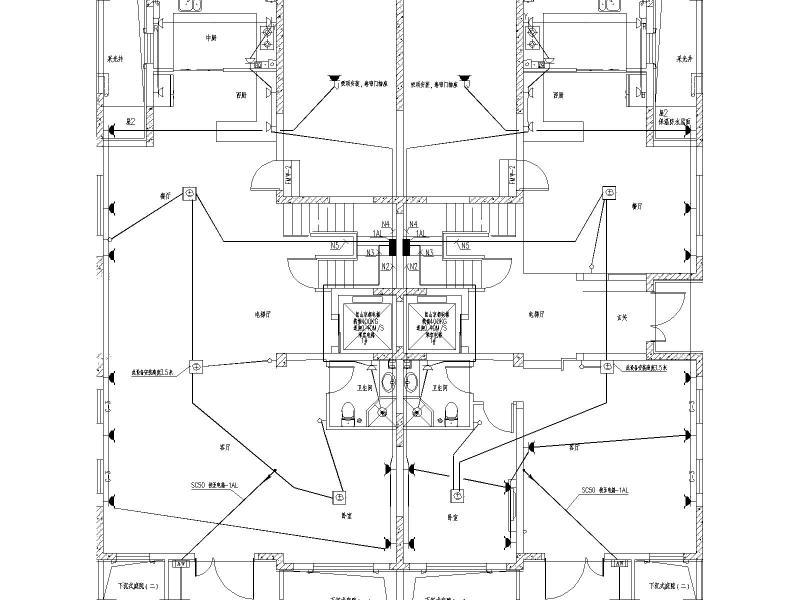

一层电力平面图

二层弱电平面图
