29层职工集资楼电气CAD施工图纸（甲级设计院）

资料简介
赚取积分

建筑类别：住宅
建筑高度：高层建筑
建筑结构形式：钢筋混凝土结构
建筑面积：46569.14平方米
地上层数：29层
地下层数：1层
图纸设计深度：施工图
参考图纸：40张
图纸年代：近代
地下室用途：人防
节点大样：人防
防雷等级：第三类
接地方式：TN-S
项目地址：广西
强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
弱电设计： ,其它

附件详情

消防报警图例及说明
消防报警系统图
负一层消防报警平面图
首层消防报警平面图
二层消防报警平面图
三层消防报警平面图
四层消防报警平面图
五层消防报警平面图
六至二十八层消防报警平面图
二十九层消防报警平面图
屋面消防报警平面图
电气施工说明
配电竖向干线图
配电系统图（一）
配电系统图（二）
配电系统图（三）
负一层电气平面图
首层电气平面图
二层电气平面图
三层电气平面图
四层电气平面图
五层电气平面图
五层公共
六至二十七层电气平面图
二十八层电气平面图
六至二十八层公共照明平面图
二十九层电气平面图
屋面电气平面图
基础接地体做法施工说明
接地，等电位连接和共用接地系统示意图
TN-S系统过电压保护方式
TN-C-S系统过电压保护方式
金属窗（门）的等电位联结
基础接地平面图
四层
十五层~二十八层防侧击雷平面图
二十九层防侧击雷平面图
屋面防雷平面图

附件详情

该项目位于广西省，建筑为地下一层，首至四层为附属用房和办公室、5~29层为住宅，建筑高度为90.850m，总建筑面积约为46569.14m2属二类居住高层建筑，建筑耐火等级二级。
该项目设计范围：1.住户进线配电的设计及住户弱电埋管设计；2.电梯机房配电设计；3.地下室动力及照明和弱电路线走向；4.0.4KV低压配电系统。5.火灾自动报警系统等。
编制于2013年，图纸共40张。

二层消防报警平面图

负一层消防报警平面图

五层公共照明平面图

以下是附件的其中一部分截图，共3张，您也可以搜索更多您想要的资源

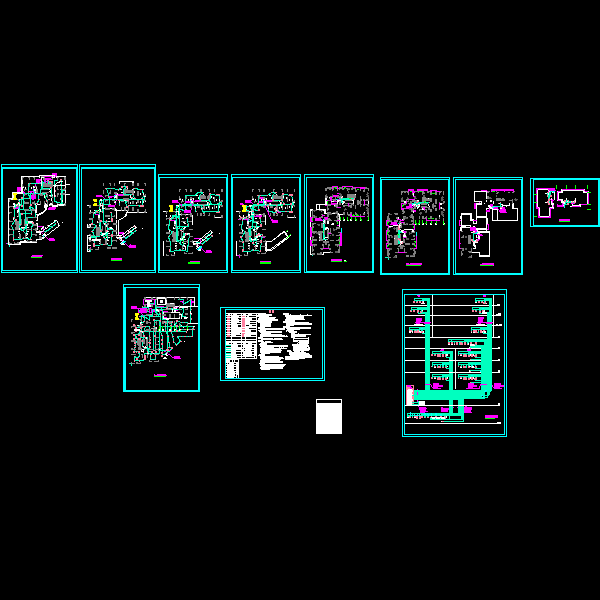

消防报警201311.dwg

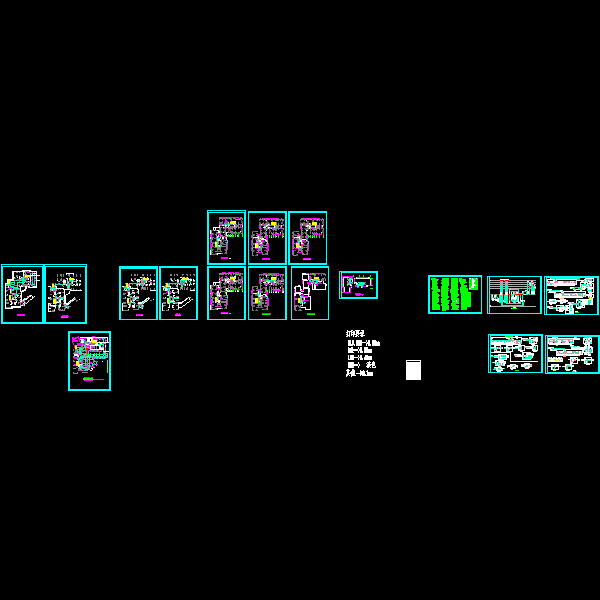

配电20131105.dwg

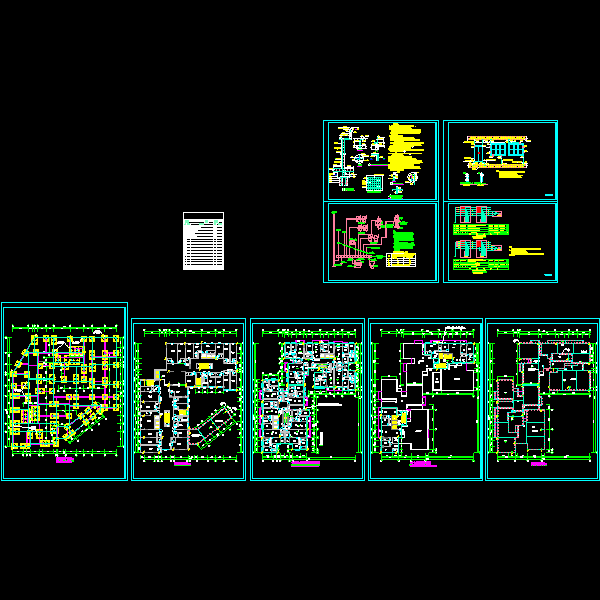

防雷.dwg

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2023-12-28
评论次数：0

浏览次数：0
文件大小：3.32 MB

收藏次数：0
文件名称：附件-995856079705787850750.rar
