10层机房电气施工图纸（甲级设计院设计）(火灾自动报警)

附件详情

该项目为大型数据机房工程。建筑面积为18572平方米，地上9层，局部10层，局部地下1层为进线室，建筑高度49.3m。建筑设计结构形式为钢筋混凝土框架结构。该项目耐火等级为一级。一层主要为柴油发电机房，二层主要为高低压配电室，高低压配电室下做电缆夹层，三~九层主要为电池室、IDC机房、监控中心、传输机房等。
设计标准为A级，采用两路10KV电源+高压柴油发电机供电，带负荷计算书。

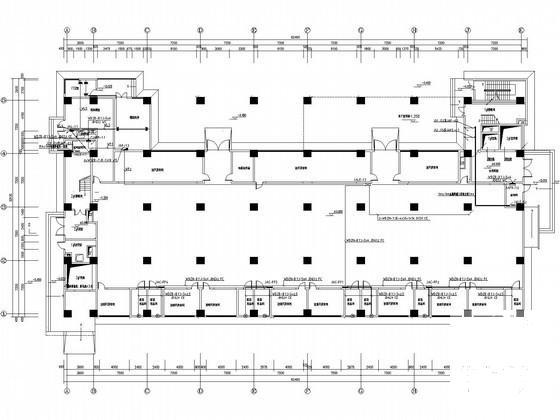

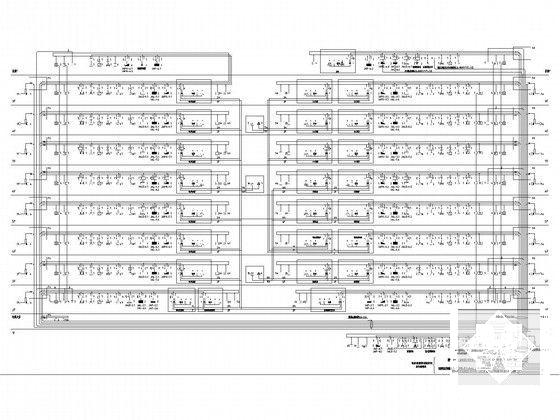

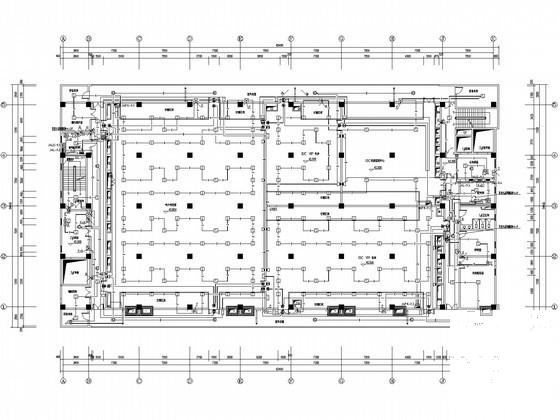

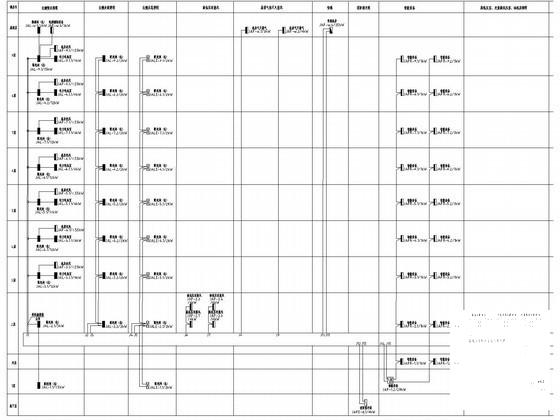

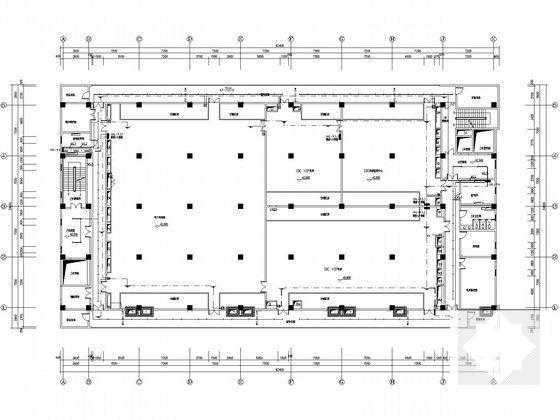

内容包含：强弱电设计说明、竖向配电系统图、变电所平面布置图、 照明平面图 、动力平统图、配电箱系统图、防雷接地平面图、弱电系统图、 弱电平面图 、消防系统图、消防平面图。
