建筑类别：住宅
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：7427.66平方米
建筑地上层数：18层
图纸设计深度：施工图
参考图纸：44张
设计年代：近代
地下室用途：人防
节点大样：人防
防雷等级：第三类
接地方式：TN-S
项目所在地：山东
强电设计：供配电系统,电气照明,建筑物防雷,接地安全,继电保护,其它
弱电设计：火灾自动报警系统 ,综合布线系统,有线电视和卫星接收系统,其它

附件详情

电气设计说明
单元配电干线示意图
商业配电干线示意图
电气设备图例
配电系统图一
配电系统图二
配电系统图三
配电系统图四
配电系统图五
配电系统图六
22#有线电视电话网络可视对讲系统图
21#有线电视电话网络可视对讲系统图

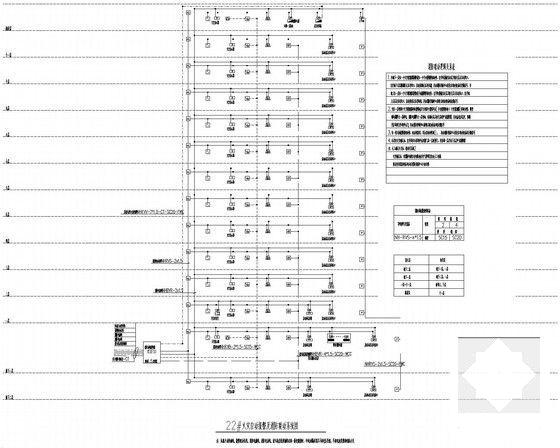

22#、会所火灾自动报警及消防联动系统图
21#火灾自动报警及消防联动系统图
地下二层照明平面图

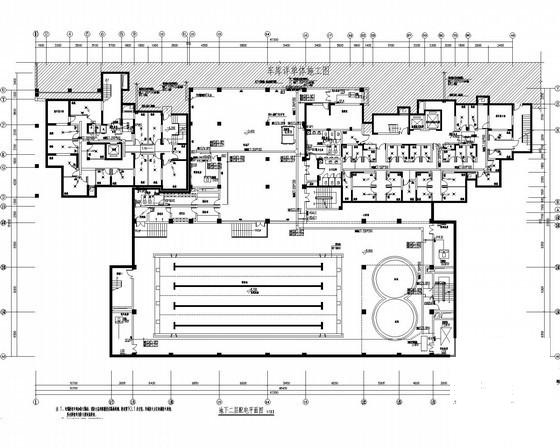

地下二层配电平面图
地下一层照明平面图
地下一层配电平面图
一层照明平面图
一层配电平面图
二层照明平面图
二层配电、防雷平面图
三-十一层照明平面图
三-十层配电平面图
十一层配电平面图
十二层照明平面图
十二层配电平面图
十三层防雷、配电、弱电、消防平面图
十四-十八层照明平面图
十四-十七层配电平面图
十八层配电平面图
机房层配电平面图
屋面防雷平面图
地下一层弱电、接地平面图
地下二层弱电、消防平面图
地下一层消防平面图
一层弱电、消防平面图
二层弱电、消防平面图
三-十一层弱电、消防平面图
十二层弱电、消防平面图
十四-十八层弱电、消防平面图
机房层弱电、消防平面图
电气设计总说明
图例
配电系统图一
配电系统图二
配电系统图三
火灾自动报警及消防联动系统图
车库照明平面图
车库动力平面图
车库弱电、消防平面图
车库接地平面图
……

附件详情

该项目为山东省住宅小区A区21、22#楼，21#楼设一部消防电梯与无障碍兼用和一部容纳担架的电梯，一部疏散楼梯，地下设两层地下室，西侧为商业服务网点，其他均为戊类物品储藏室；地上共18层，住宅层高均为2.9米，一梯四户，总建筑面积为7427.66平方米。22#楼消防电梯与无障碍兼用，一部疏散楼梯，地下设两层地下室，戊类物品储藏室;地上共11层，西侧半个单元一层、二层为商铺，其他均为住宅，一梯两户，总建筑面积为3268.50平方米。
设计范围：
强电部分：1.低压配电系统；2.电气照明系统；3.防触电安全保护系统；4.防雷接地系统。
弱电部分：1.可视对讲系统；2.综合布线系统；3.有线电视系统；4.消防报警联动控制系统。
，图纸共44张。

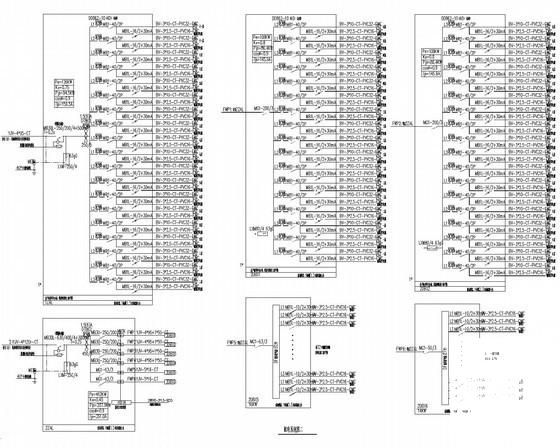

配电系统图

综合布线系统图

火灾自动报警及消防联动系统图

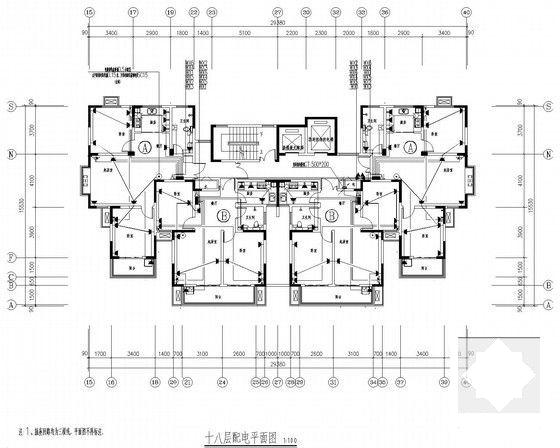

十八层配电平面图

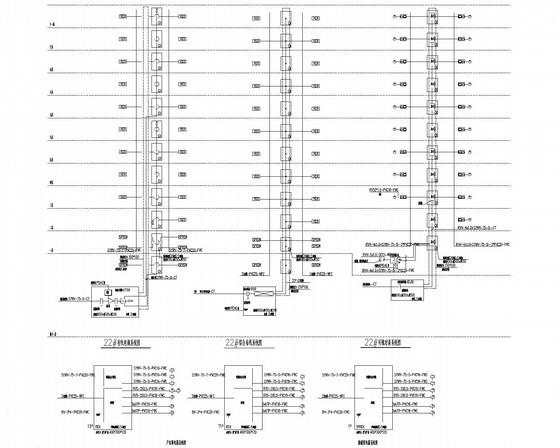

商业配电干线示意图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
