18层小区住宅楼电气设计CAD施工图纸(火灾自动报警)

资料简介
赚取积分

建筑类别：住宅
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：10819.95平方米
建筑地上层数：18层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：33张
设计年代：近代
节点大样：等电位联结,其它
负荷等级：二级
防雷等级：第三类
火灾保护分级：二级
有线电视：D类
项目所在地：河北
强电设计：低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

1、电气设计说明
2、强电系统图
3、弱电系统图
4、照明插座平面图
5、火灾自动报警平面图
6、配电干线平面图
7、照明平面图
8、插座平面图
9、弱电平面图
10、电气平面图
11、防雷平面图

附件详情

该附件是小区住宅楼全套电气施工图纸，总共33张。
建筑概况：该项目位于邯郸市3#楼，剪力墙结构，地下1层，地上18层，建筑高度53.35，总建筑面积10819.95平方米。
强电设计包括：220/380V配电系统、电气照明、建筑物防雷、接地系统及安全措施。
弱电设计包括：火灾自动报警系统、有线电视系统、电话系统、信息网络系统、楼宇可视对讲系统。

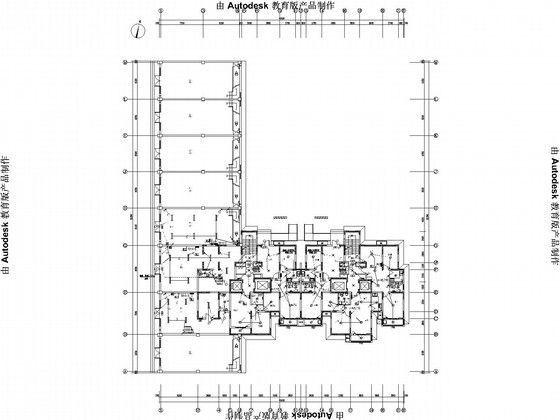

二层弱电平面图

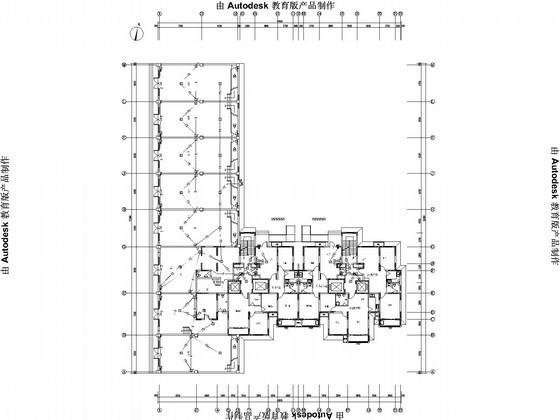

一层火灾自动报警平面图

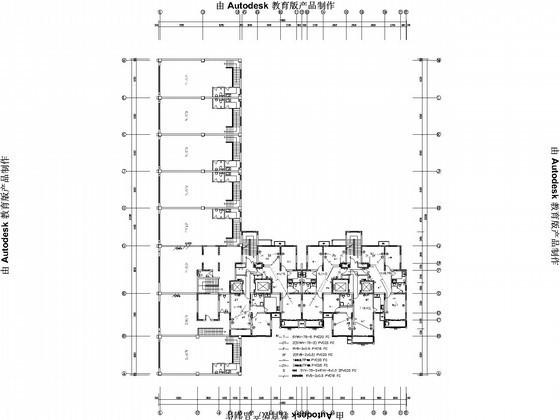

一层照明平面图

楼宇可视对讲系统图

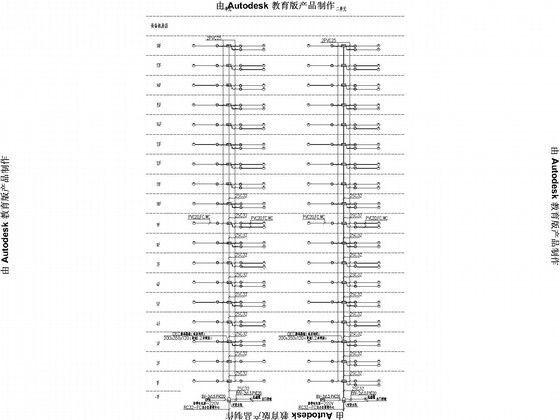

强电系统图（二）

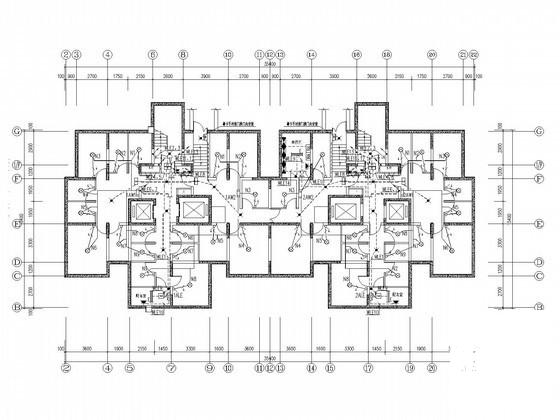

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
