18层小区住宅楼电气设计CAD施工图纸(火灾自动报警)
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：9295.28平方米
- 建筑地上层数：18层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：16张
- 设计年代：近代
- 地下室用途：车库
- 节点大样：配电箱, 其它
- 负荷等级：二级
- 防雷等级：第三类
- 火灾保护分级：二级
- 有线电视：D类
- 接地方式：TN-C-S
- 项目所在地：江苏
- 强电设计：低压配电, 电气照明, 建筑物防雷, 接地安全
- 弱电设计： 火灾自动报警系统 , 通信系统, 有线电视和卫星接收系统, 信息网络系统
附件详情
- 1、电气设计说明
- 2、 竖向配电干线 系统图
- 3、弱电系统图
- 4、火灾自动报警系统图
- 5、配电箱系统图
- 6、照明平面图
- 7、插座平面图
- 8、火灾自动报警平面图
- 9、防雷接地平面图
附件详情
该附件是十八层小区住宅楼全套电气施工图纸，总共16张。
该项目总建筑面积为：9295.28平方米，其中地下一层为自行车停放处（部分储藏间），建筑面积466.34平方米；地上为18层住宅,建筑面积为8828.94平方米，建筑高度为50.4米。剪力墙结构，属二类高层建筑。
电气设计包含低压配电系统、照明配电系统、动力配电系统、防雷接地系统、有线电视系统、电话及网络系统、可视对讲系统、消防自动报警及联动系统。

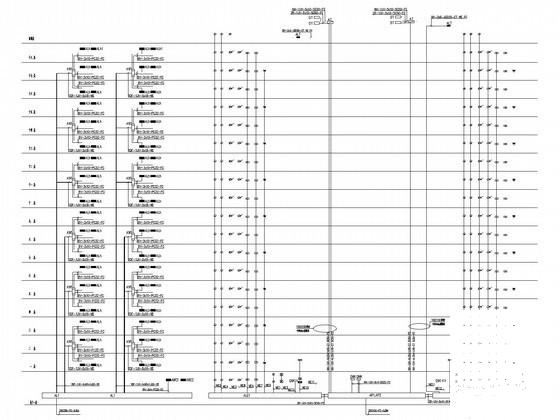

配电干线系统图

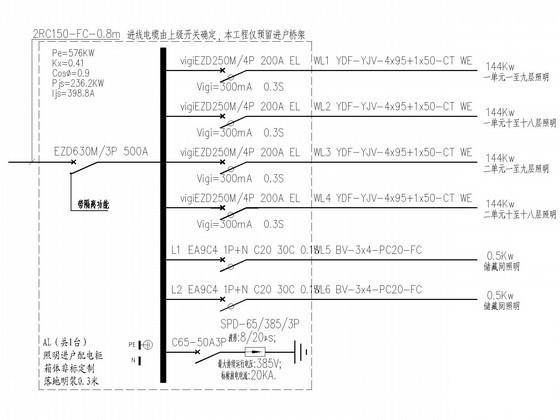

配电箱系统图

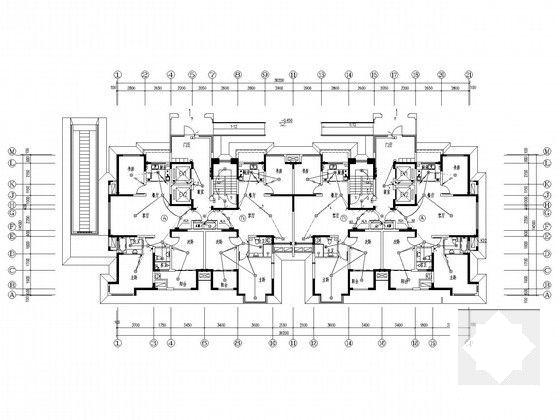

首层照明、插座平面图

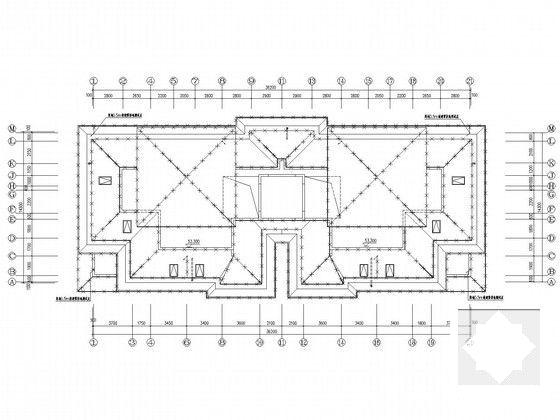

屋顶 防雷平面图

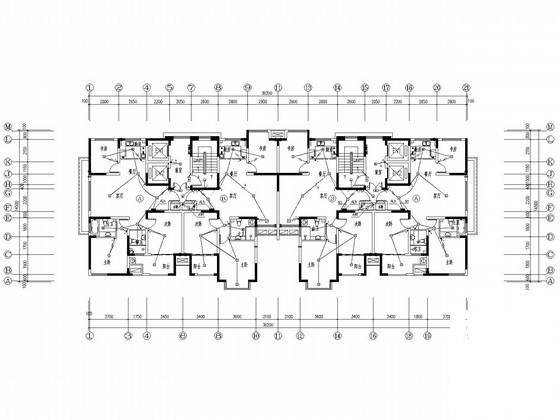

十七层插座平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
