8万平27层综合体塔楼给排水消防CAD施工图纸（直饮水冷凝水）(自动喷淋系统图)

资料简介
赚取积分

附件设计说明：有
建筑类别：办公,商业
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：81657.42平方米
建筑地上层数：27层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：45张
设计年代：近代
地下室用途：车库
生活供水设计：生活给水系统,直饮水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水分区：三区
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
特殊系统：直饮水
项目所在地：内蒙古

附件详情

设计施工说明
给排水、消火栓平面图
喷淋干管平面图
设备层及裙房屋面给排水平面图
直饮水、排水平面图
消防水箱间大样图
卫生间给排水大样图
设备井大样图
消防泵房放大图
给水系统原理图
空调冷凝水系统示意图
排水系统图
消火栓系统图
自动喷淋系统图
直饮水系统原理图

附件详情

该项目地下二层，地上27层（局部25层）,总建筑面积81657.42平方米。建筑类别：地下二层平时为汽车库，战时为常六级甲类人防汽车库；地下一层为汽车库；地上一至四层为商场；四层以上为双塔楼，西侧塔楼六至二十六层为公寓,五层为设备层；东侧塔楼五至二十五层为写字楼，属一类高层综合楼，耐火等级为一级。
设计内容：生活给排水系统、直饮水系统、消火栓系统、自动喷淋灭火系统及灭火器配置。
，共45张。

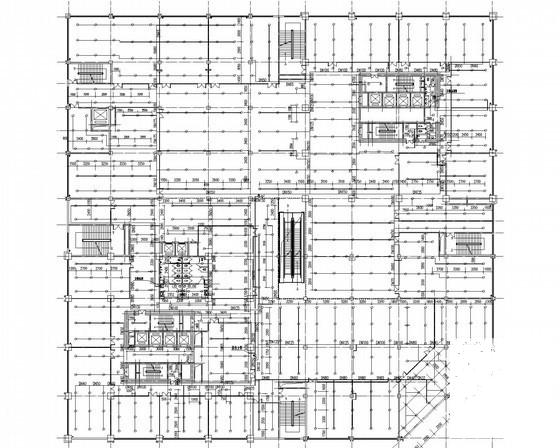

自动喷淋平面图

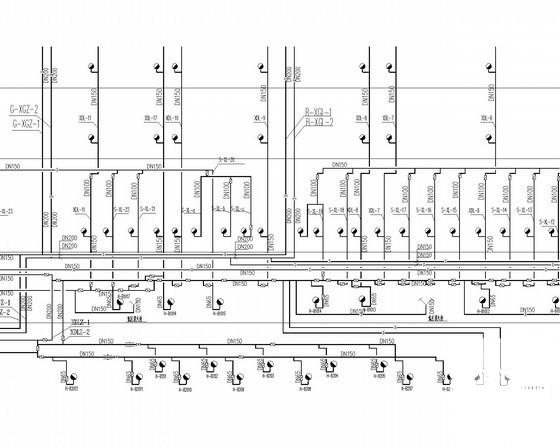

消火栓系统图

给水系统原理图

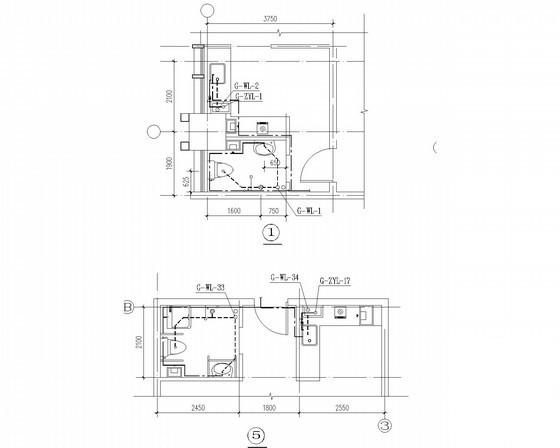

卫生间大样图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
