多层工业建筑给排水消防CAD施工图纸（循环冷却水系统）
- 附件设计说明：有
- 建筑类别：工业建筑
- 图纸设计深度：施工图
- 参考图纸：39张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室内消火栓系统,喷淋系统
- 消火栓用水量室内(L/S)：10
- 项目所在地：江苏
附件详情

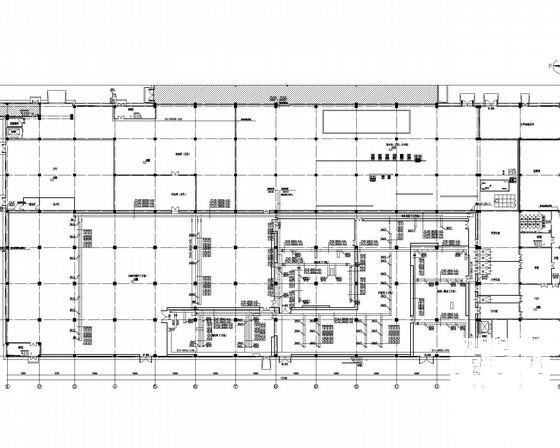

- 给排水管道平面图
- 消火栓管道平面图

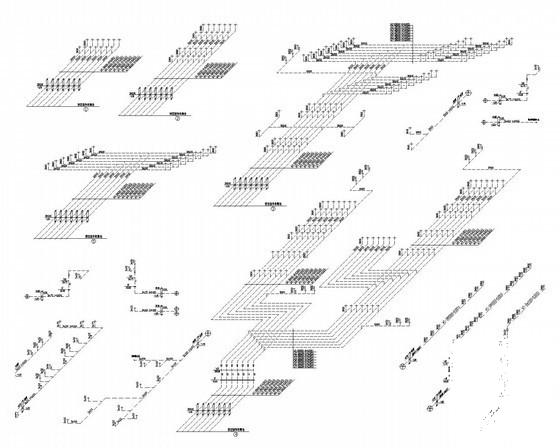

- 自动喷水灭火系统管道平面图
- 雨污水排水管道系统图
- 废水排水管道系统图
- 消火栓给水管道系统图
- 自动喷水灭火系统
- 工艺循环冷却水管道原理图
- 工艺纯水管道原理图
附件详情
设计范围：建筑的生活生产给排水系统、消火栓给水系统、自动喷水灭火系统、冷冻机循环冷却水系统，工艺设备循环冷却水系统，纯水给水系统。
，共39张。
废水管道系统图
给水管道系统图

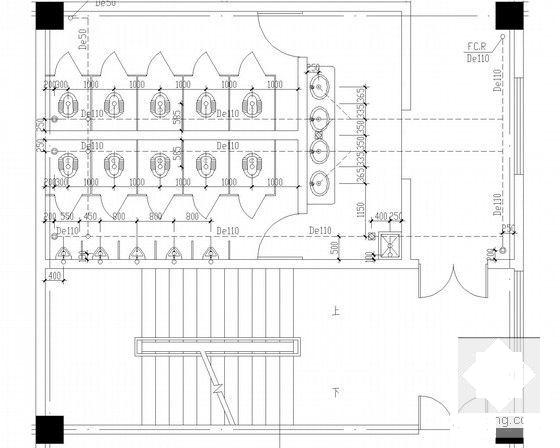

卫生间大样图

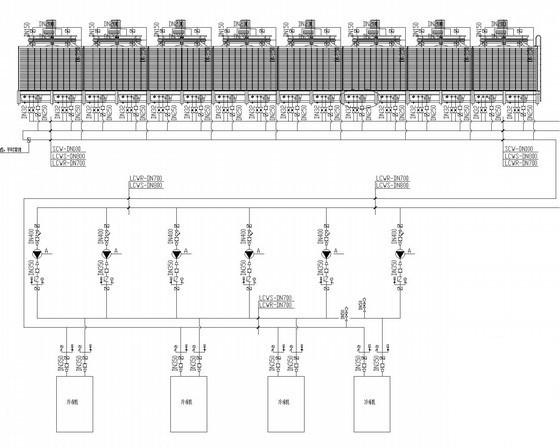

冷却循环机系统图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

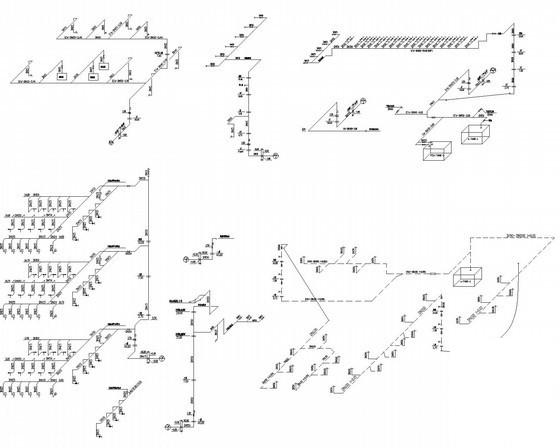

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-09
- 评论次数：0
- 浏览次数：0
- 文件大小：3.65 MB
- 收藏次数：0
-
文件名称：
附件-995859598755969985856.rar
