4层电子洁净厂房给排水消防竣工图纸（循环冷却水系统工艺纯水管道）
- 附件设计说明：有
- 建筑类别：工业建筑
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：4层
- 图纸设计深度：竣工图
- 参考图纸：43张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：循环冷却水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室内消火栓系统
- 消火栓用水量室内(L/S)：10
- 大样节点：卫生间
- 项目所在地：江苏
附件详情
- 给水管道平面图
- 给排水设备 平面布置图 及配管图
- 消火栓管道平面图
- 自动喷水灭火系统区域划分图
- 自动喷水灭火系统管道平面图
- 卫生间给排水管道详图
- 给水管道系统图
- 雨、污水排水管道系统图
- 生产废水排水管道系统图
- 消火栓给水管道系统图
- 自动喷水灭火系统报警阀管道系统图
- 冷冻机循环冷却水管道原理图
- 工艺循环冷却水管道原理图
- 工艺纯水管道原理图
附件详情
设计范围：生活生产给排水系统、消火栓给水系统、自动喷水灭火系统、冷冻机循环冷却水系统，工艺设备循环冷却水系统，纯水给水系统
，共43张。

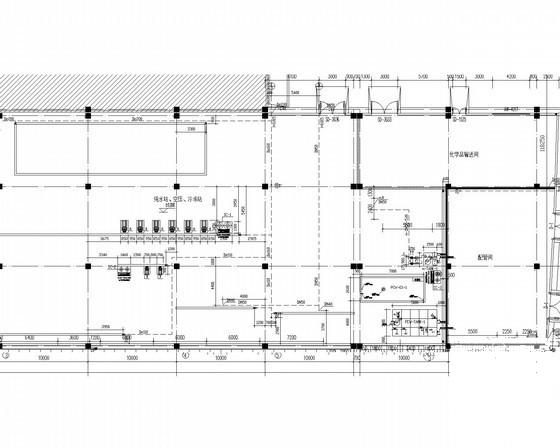

动力站排水管道平面图
给水管道系统图
喷淋平面图
水箱大样图
消火栓给水系统图
冷却水管道系统图
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图 -
第 7 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：4.25 MB
- 收藏次数：0
-
文件名称：
附件-995859877675667685578.rar
