生产厂房给排水工艺竣工图纸.dwg

资料简介
赚取积分

设计说明：有
建筑类别：其他
图纸设计深度：竣工图
参考图纸：16张
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：循环冷却水系统,纯水系统
供水方式：市政供水
排水技术：重力排水
大样节点：集水坑

附件详情

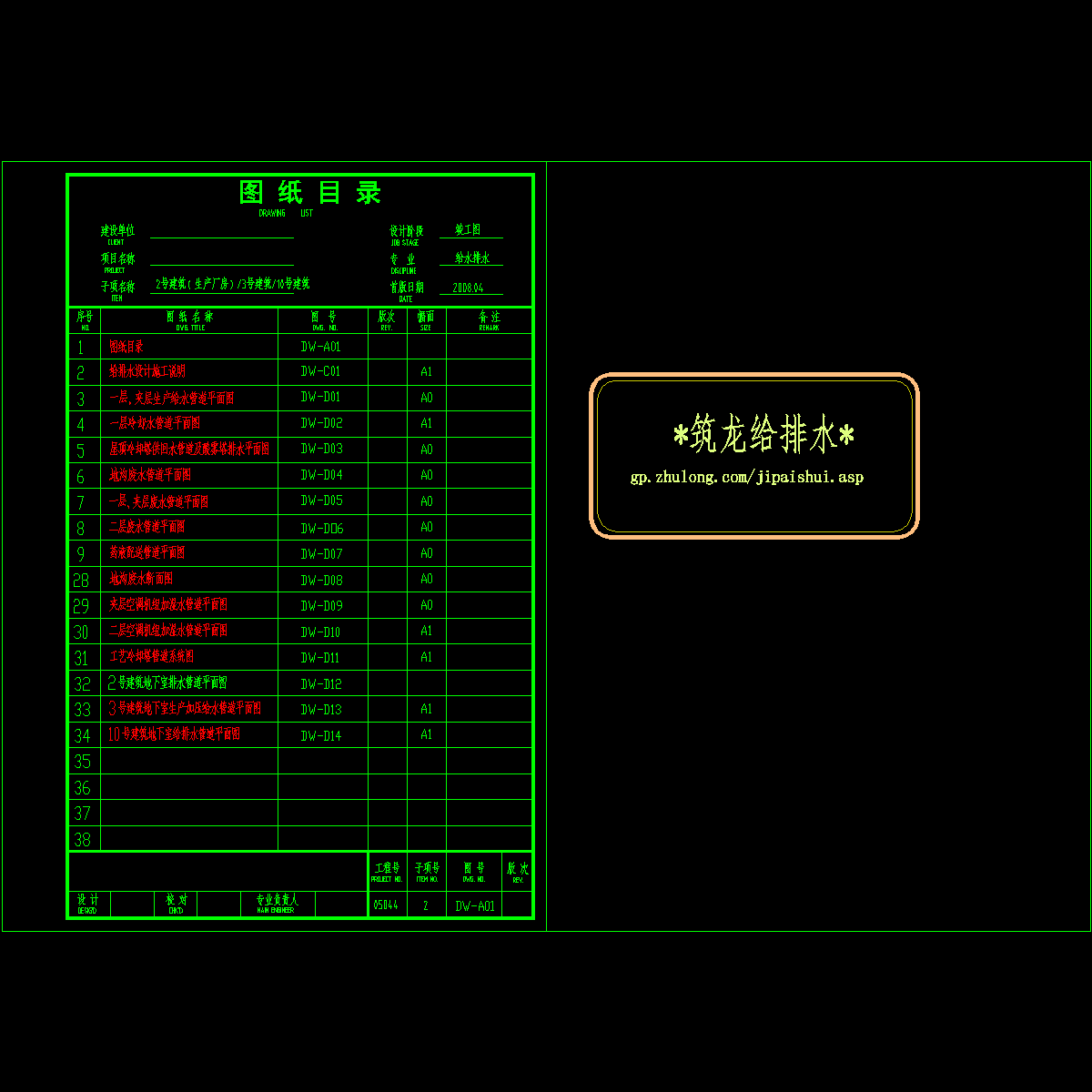

资料目录
给排水设计施工说明

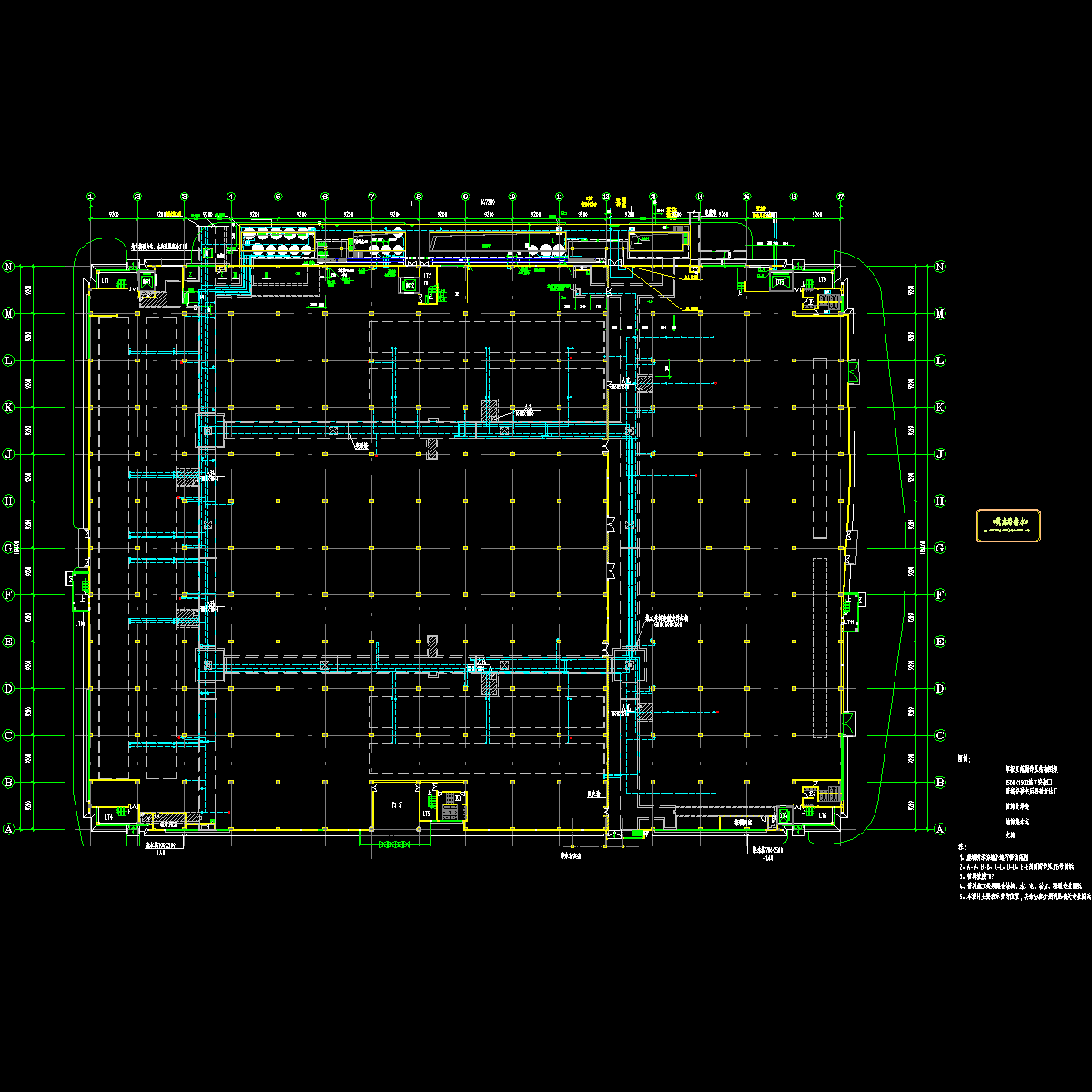

一层、夹层生产给水管道平面图
一层冷却水管道平面图
屋顶冷却塔供回水管道及酸雾塔排水平面图
地沟废水管道平面图
一层、夹层废水管道平面图
二层废水管道平面图
药液配送管道平面图
地沟废水断面图
夹层空调机组加湿水管道平面图
二层空调机组加湿水管道平面图
工艺冷却塔管道系统图

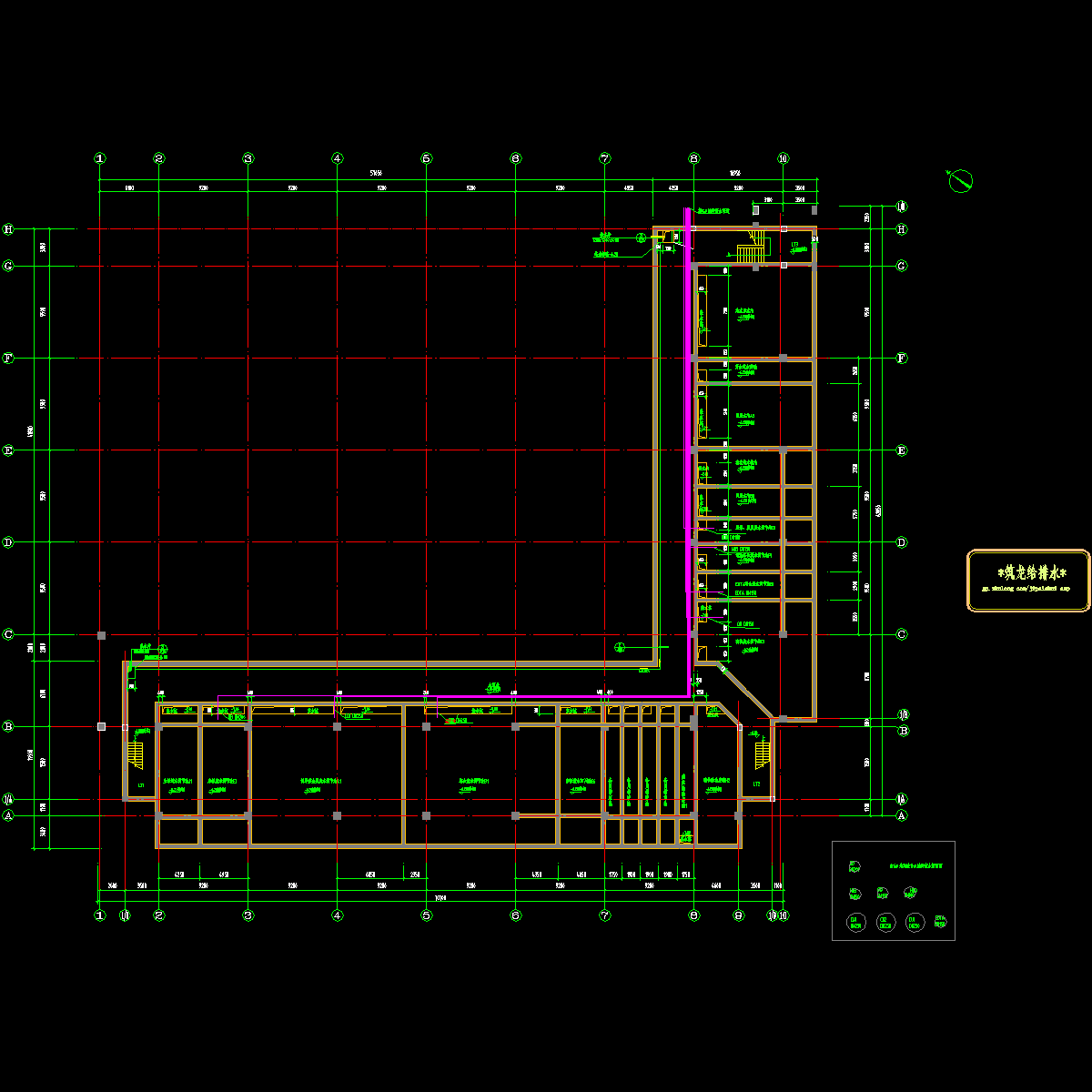

2号建筑地下室排水管道平面图

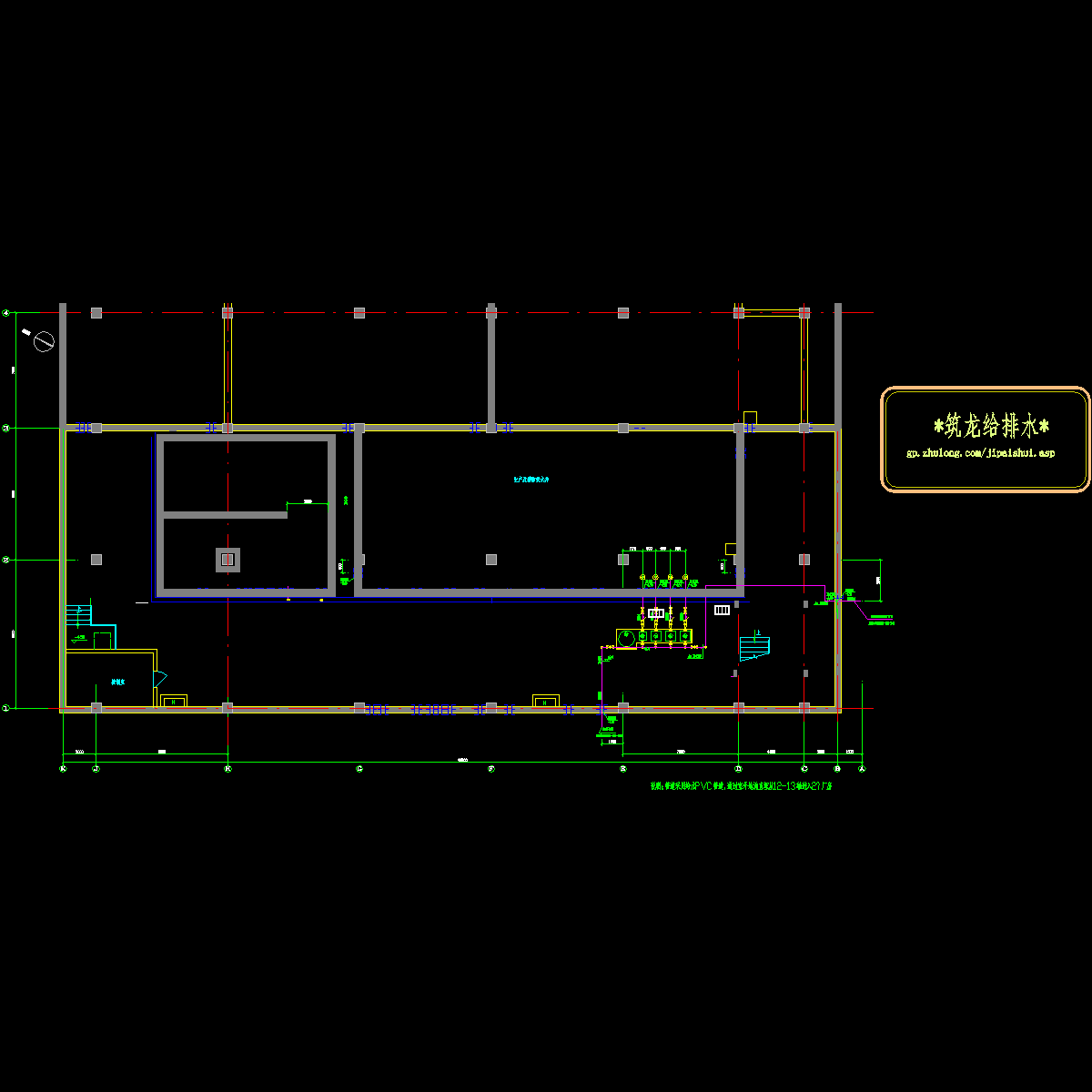

3号建筑地下室生产加压给水管道平面图
10号建筑地下室给排水管道平面图

附件详情

工程介绍：
该项目为高端印制电路板投资工程生产厂房（2号建筑），本建筑生活洗涤采用城市自来水直接供给，小便斗、大便器冲洗水用水采用生产废水经处理后的回用水，冷却塔补水、生产用水等采用市政加压水。本建筑生产过程中产生的各种废水经地下生产废水管网收集送至废水处理站处理，废水处理站采用处理流程详见相应设计图纸。生产废液收集至地下储罐，定期外运。
管道标高标注：给水、纯水管、冷冻水等均指管中心。污水等重力自流管及压力排水管均指管内底。厂房内排水立管上的检查口安装高度为离地1.0m。

设计范围：
给排水设计主要内容包括生产给排水系统、生活给排水系统、纯水供应系统、冷却水循环系统、冷冻供应水系统等。

编制于近代年，图纸共16张。

地沟集水排水系统图

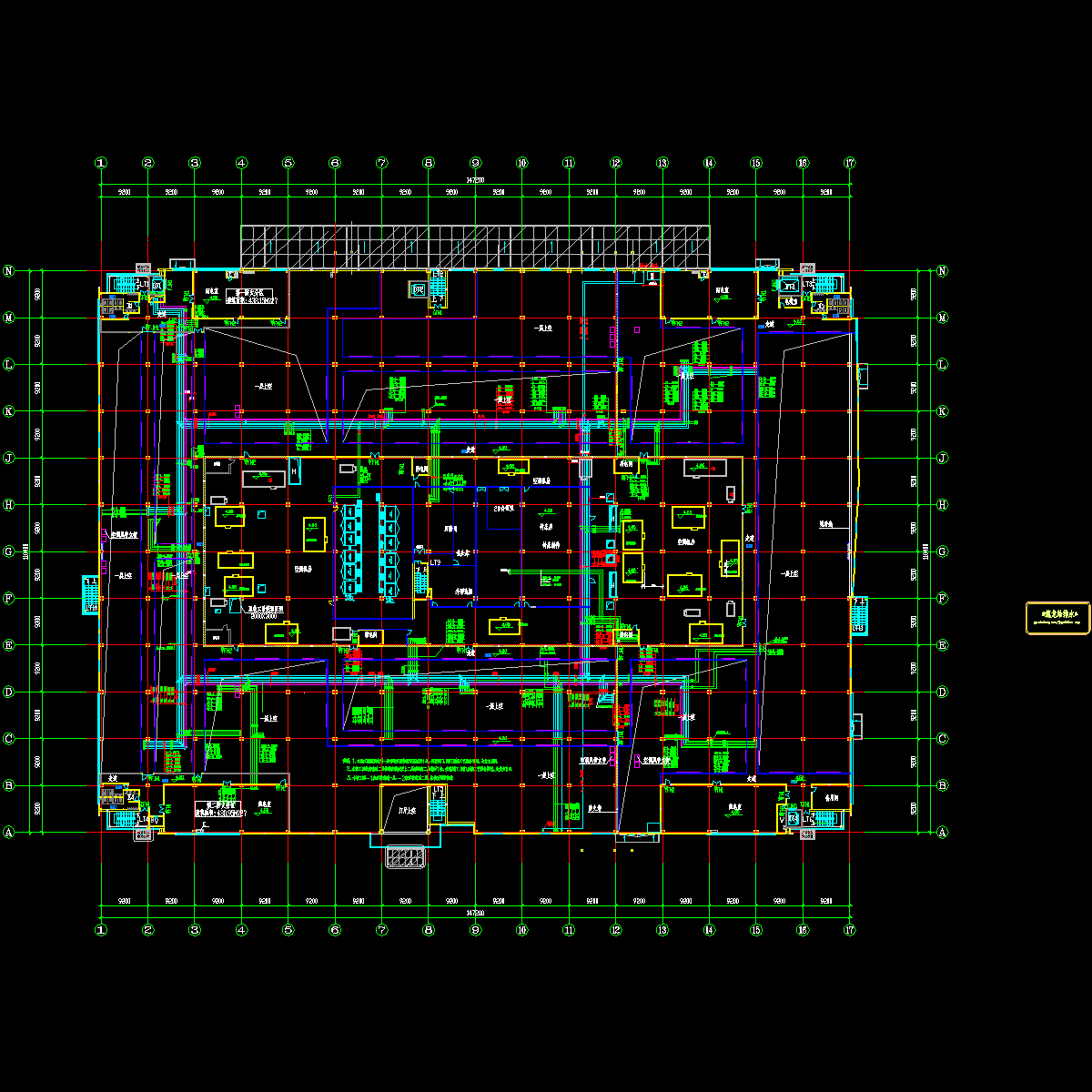

一层、夹层生产给水管道平面图

以下是附件的其中一部分截图，共10张，您也可以搜索更多您想要的资源

10#地下室.dwg
2-dw-d14.dwg
2#生产给水平面图.dwg
3＃生产水加压系统.dwg
dw-a01.dwg
x-w-2-1f-pww-3.dwg
地沟废水断面竣工图.dwg
二层空调加湿水管道平面图.dwg
废水地沟平面图.dwg
废水二层竣工平面图.dwg

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2024-01-02
评论次数：0

浏览次数：0
文件大小：10.49 MB

收藏次数：0
文件名称：附件-995878085858876099.rar
