生产准备厂房结构CAD图纸

附件详情

湖北某生产准备厂房结构图
该资料为：湖北某生产准备厂房结构图
该项目为单层钢结构厂房
上部结构型式：门式刚架
围护结构：冷弯薄壁檩条及压型钢板
基础结构型式：静压预应力管桩
结构几何尺寸为：48米*262米，24米*2跨，柱距：8米
该资料包含：

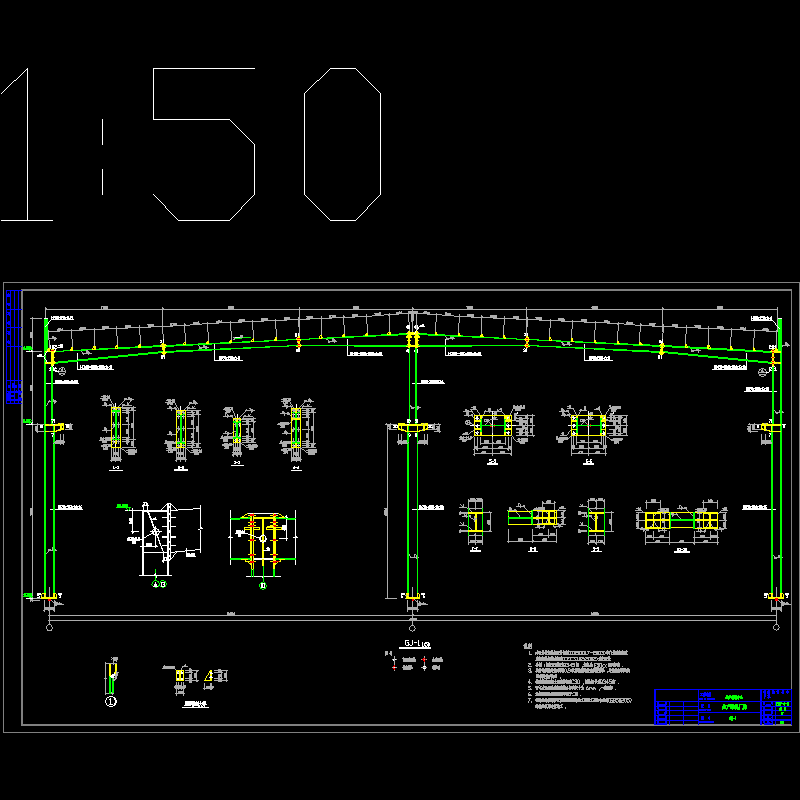

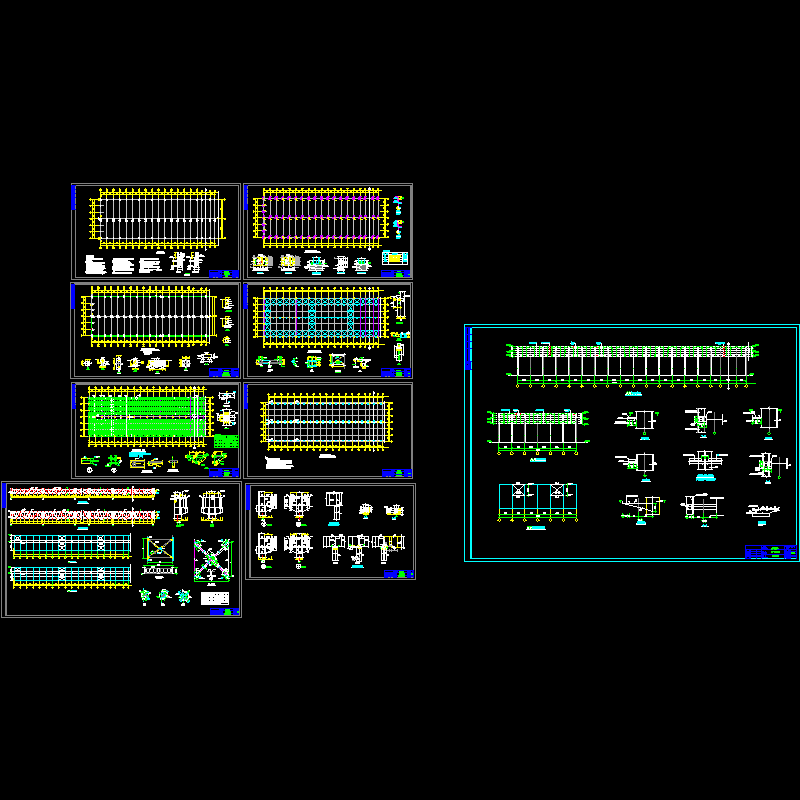

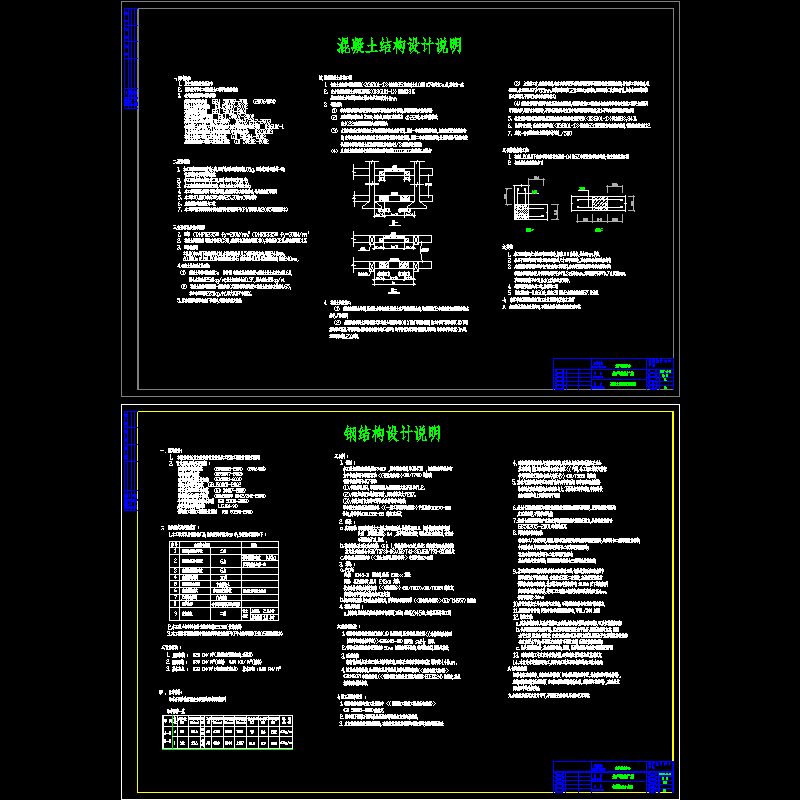

混凝土结构设计说明、钢结构设计说明、桩位图、柱脚锚栓平面布置图、承台,基础梁平面布置图、屋盖支撑布置图、屋面檩条布置图、吊车梁平面布置图、吊车梁制动桁架大样、柱间支撑布置图、吊车梁 平面布置图 、墙梁布置图、刚架图共12张图纸。
