2层材料生产厂房建筑施工CAD图纸

附件详情

本图纸为某材料生产厂房施工图，全套建筑图纸 。
总建筑面积：9534.2平方米，
防火分区： 每层分两个防火分区
外型尺寸：107mX67m
建筑结构形式：框架结构，
层数： 2层局部三层，
建筑高度： 13.4米

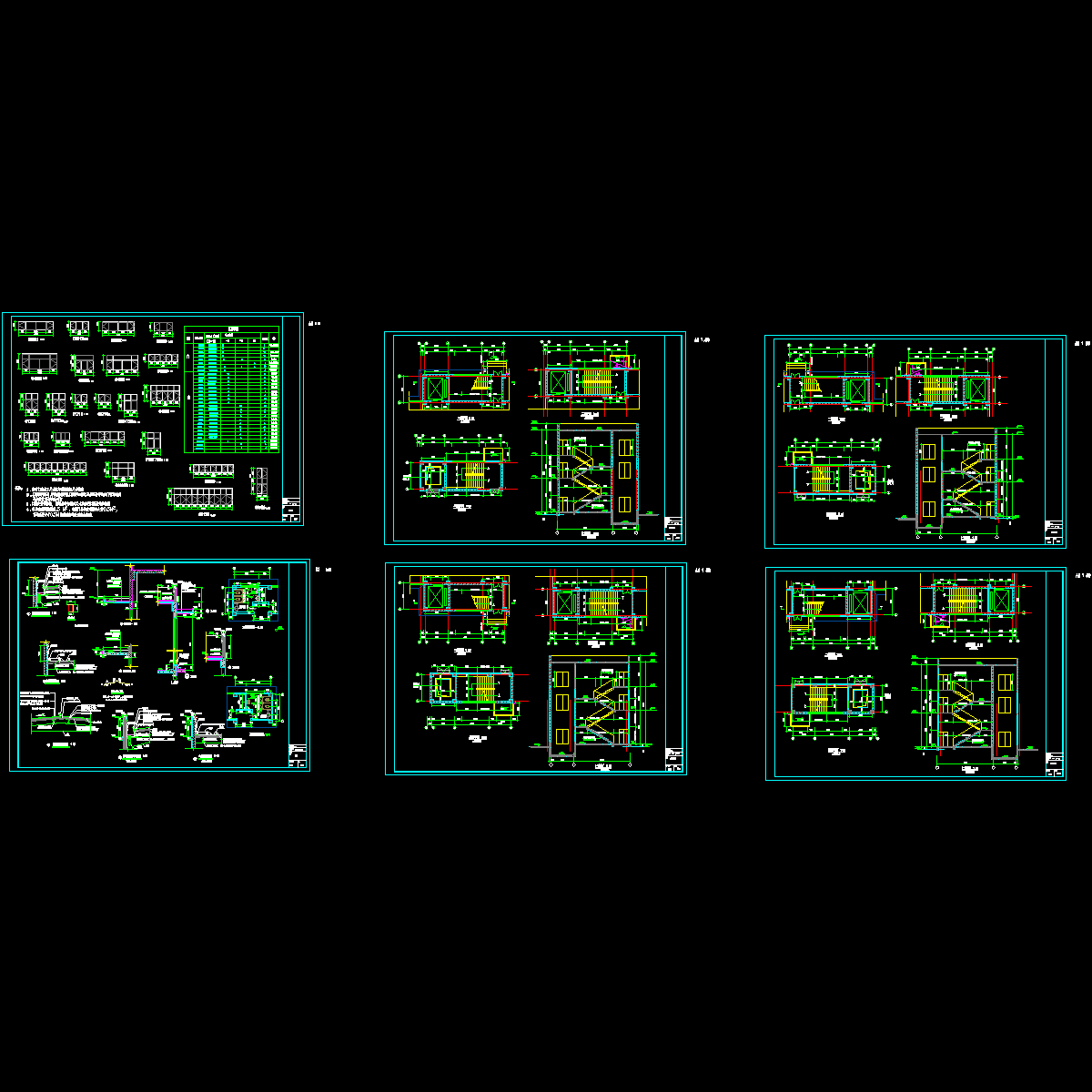

这份参考资料包括资料目录、施工设计说明、门窗表、各层建筑平面图、4个立面、4个剖面图、卫生间详图、墙身大样、檐口作法，楼梯大样，门窗大样等，共12张图纸；另有配套结构图纸14张，共计cad图纸23张
设计功能包括：车间、工具间，消防控制室，配电房等，有电梯 封闭楼梯。
该项目耐火等级为二级，火灾危险性分类为丙类。
