6层框架结构医用材料生产基地结构CAD图纸(建筑图纸)(柱下独立基础)

  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:33张
  • 设计年代:近代

附件详情

该项目是浙江某医用卫生材料生产基地建设项目,主体结构地上6层,框架结构,总建筑设计面积:2475.51平方米,占地面积:431.98平方米,高度23.6米,8度设防,采用柱下独立基础,基础设计等级为丙级。
包括结构图纸: 结构设计说明 ,基础图,柱平法图,梁平法图,板平法图,楼梯图;建筑该资料包含:建筑设计说明,室内装修表、门窗表、门窗大样图,平立剖面图,大样图等共计33张图纸。新规范出图。
设计年代:近代。

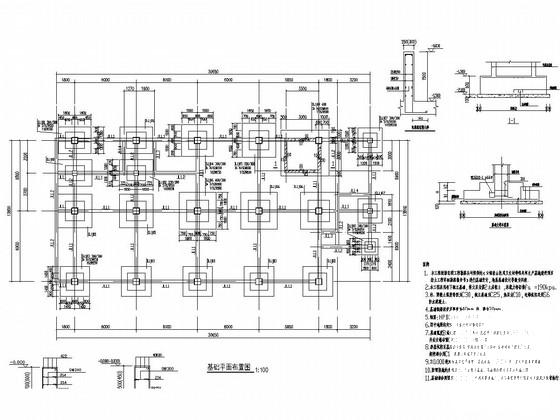

基础图

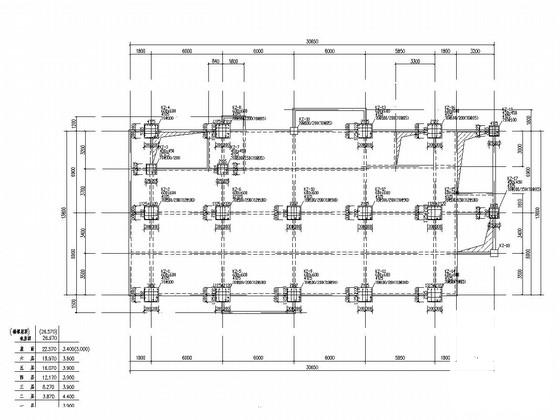

柱布置图

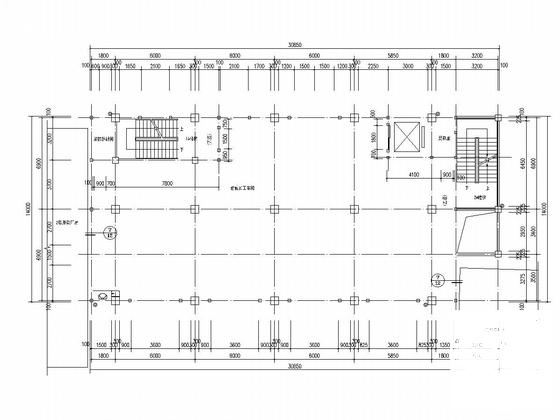

平面图

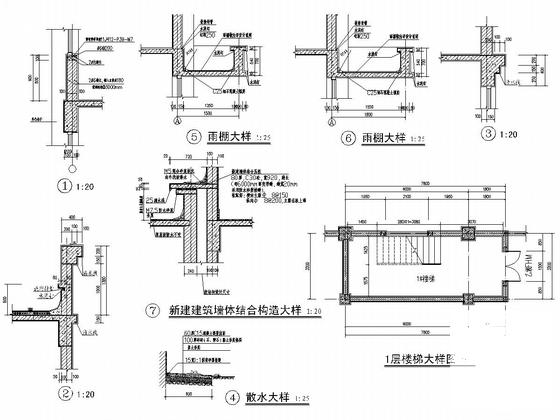

大样图

板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

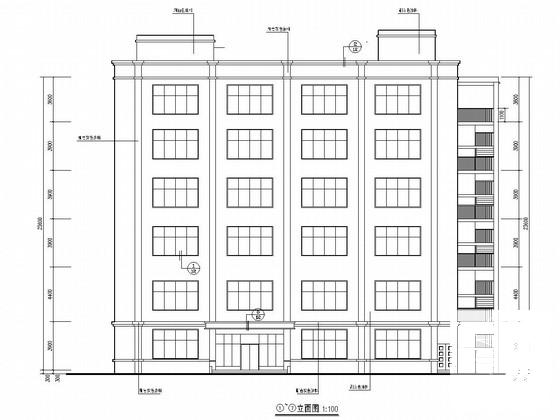

  • 6层框架结构医用材料生产基地结构CAD图纸(建筑图纸)(柱下独立基础) - 1
    第 1 张图
  • 6层框架结构医用材料生产基地结构CAD图纸(建筑图纸)(柱下独立基础) - 2
    第 2 张图
  • 6层框架结构医用材料生产基地结构CAD图纸(建筑图纸)(柱下独立基础) - 3
    第 3 张图
  • 6层框架结构医用材料生产基地结构CAD图纸(建筑图纸)(柱下独立基础) - 4
    第 4 张图
  • 6层框架结构医用材料生产基地结构CAD图纸(建筑图纸)(柱下独立基础) - 5
    第 5 张图
  • 6层框架结构医用材料生产基地结构CAD图纸(建筑图纸)(柱下独立基础) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
